상선

AIR HANDLING

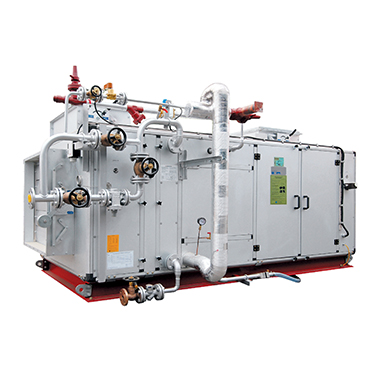

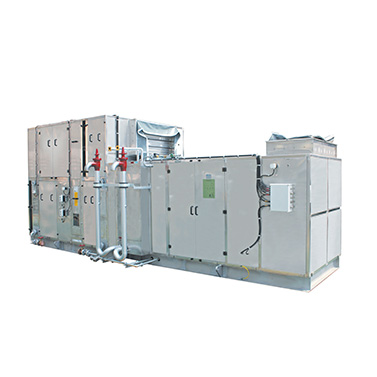

공기 조화 장치

하이에어코리아 공기 조화 장치는 다양한 외기 조건에서도 최적의 운전이 되도록 설계되었습니다.

공기 조화 장치 및 각 부품들은 효율성 및 신뢰성과 쉽게 정비할 수 있도록 제작되었으며, 국제규격의 엄격한 요구 사항에 대응할 수 있는 제품입니다.

당사 공기 조화 장치는 산적화물선, 정유제품운반선, 유조선, LPG 운반선, LNG 운반선 컨테이너선 등 다양한 목적에서 작동하도록 설계되었습니다.

장비의 수명을 보장하고 유지할 수 있는 부품이 사용됩니다.

고객사의 요구사항과 적용되는 규정에 맞도록 맞춤 제작되는 공기 조화 장치입니다.

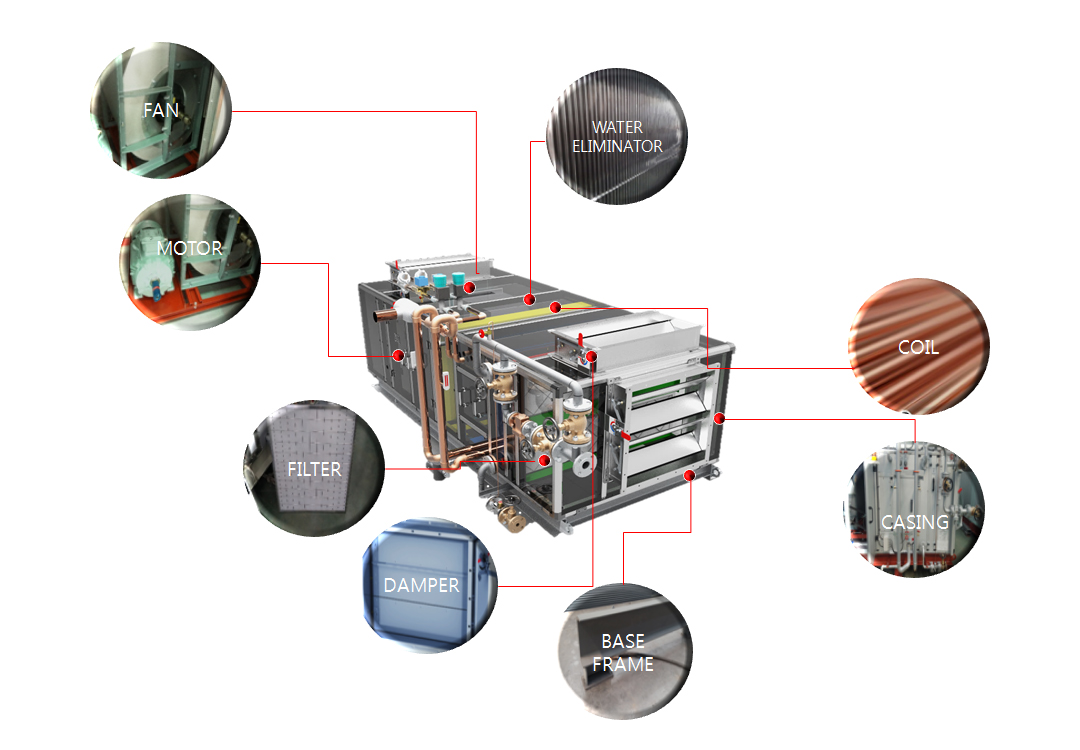

  • 특징

    케이싱

    • 0.6~0.8 mm 두께의 아연도금강판 이중 판넬
    • 아연도금강판 프레임과 탈/부착이 가능한 판넬 및 도어

    베이스 프레임

    • 탄소강 재질의 하부 시트
    • 운송, 탑재 및 운전 하중을 고려한 설계
    • 배수관과의 탈/부착이 용이하도록 하부 시트 설계

    댐퍼

    • 수동 또는 자동 차단 댐퍼 부착

    필터

    • 1단 필터 시스템(등급 G4)

    코일

    • 냉각/가열용 코일
    • 동관/알루미늄 핀 재질의 증발기 코일
    • 냉각 매체 : HFC 냉매(R-404A, R-407C, R-134a)
    • 가열 매체 : 증기

    가습기

    • 가습 방법 : 물 분무

    물방울 제거기

    • 알루미늄 재질의 프레임
    • 풍속 0.48~3.51 m/s 에서의 100 % 효율
    • 2.5 m/s 에서의 작은 압력 손실(55 Pa)

    • 원심형, 양흡입 식 송풍기
    • V-밸트 구동방식

    전동기

    • IE1 고효율 모터
    • 주철 케이싱
    • IP 55 보호 등급
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
  • 옵션

    케이싱

    • 1.0~1.5 mm 두께의 SS316L 혹은 SS304 이중 판넬

    팬 및 전동기

    • 방폭용 팬
    • 플레넘 팬
    • 방폭형 모터

    추가 구성요소

    • 공급, 회수 및 외기 측 댐퍼 재질 SS304 또는 SS316L
    • 필터 등급 F5~F9
    • 가열 매체 : 고온수, 써멀오일, 전기
    • 가습 시스템 : 증발식, 증기 발생식
    • SS304 또는 SS316L 재질의 워터트랩
    • 다른 냉매 사용 가능
  • 용량

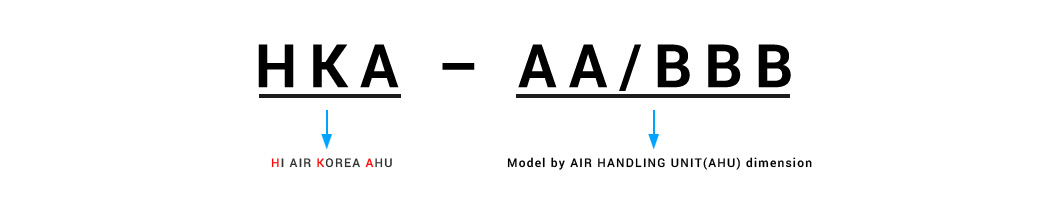

    No. AHU type AHU dimension Air flow rate Static
    pressure
    Motor
    output
    Cooling
    coil
    Heating
    coil
    Face area
    W(mm) H(mm) L(mm) (㎥/h) (pa) (kW) (Row) (Row) (m/s)
    1 HKA-13/008 1,417 917 3,150 6,700 ~  9,330 2,000
    ~ 2,600
    6.3 ~8.6 8 ~ 14 1 ~ 2 2.0 ~ 3.2
    2 HKA-13/011 1,420 1,200 3,460 7,940  ~  11,050 8.6 ~ 12.7
    3 HKA-13/012 1,417 1,317 3,890 10,350 ~ 14,400 12.7 ~ 17.3
    4 HKA-15/013 1,660 1,580 3,865 11,920 ~ 16,580 17.3 ~ 21.3
    5 HKA-18/012 1,947 1,467 4,055 14,900 ~ 20,730 21.3 ~ 25.3
    6 HKA-18/015 1,947 1,617 4,055 18,710 ~ 26,030 25.3 ~ 34.5
    7 HKA-18/15L 1,947 1,617 4,515 21,110 ~ 29,370 34.5 ~ 42.6
    8 HKA-18/18L 1,880 1,790 5,246 25,000 ~ 34,790 34.5 ~ 42.6
    9 HKA-21/21L 2,200 2,200 6,200 35,100 ~ 48,840 42.6 ~ 51.8
    • Standard of Humidification system : water spray
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_AIR HANDLING UNIT DOWNLOAD
    1 Sample drawing DOWNLOAD
