수소 충전소 냉동기

하이에어코리아 수소충전소용 냉동기는 선박, 해양플랜트 및 산업용 냉동기를 통해 습득한 기술력 및 노하우를 바탕으로 수소충전 설비의 다양한 요구와 조건에 맞추어 최적화된 제품을 개발하여 제공하고 있습니다.

PLC 기반 제어시스템을 적용하여 안정적인 제어가 가능하며, 특히 수소충전기용 냉동기(MAIN CHILLER)는 인버터 압축기를 적용하여 소비전력을 감소시켜 운용비용을 절감하고, 잦은 기동 및 정지를 최소화 하여 장비의 안정적인 운전과 신뢰성을 보장하는데 도움을 줍니다.

하이에어코리아 수소충전소용 냉동기 제품군은 다음과 같습니다.

수소충전기용 냉동기
- 36kW 공냉식 칠러
- 36kW 수냉식 칠러

수소압축기용 냉동기
- 85 / 140 / 170 / 200kW 공냉식 칠러

하이에어코리아는 수소충전소용 냉동기를 설계, 제작 및 공급하고, 냉각 설비를 구축하는데 다양한 아이디어 및 솔루션을 제공하여 최적의 수소충전 시스템을 구축하는데 함께 고민하고 노력합니다.

특징

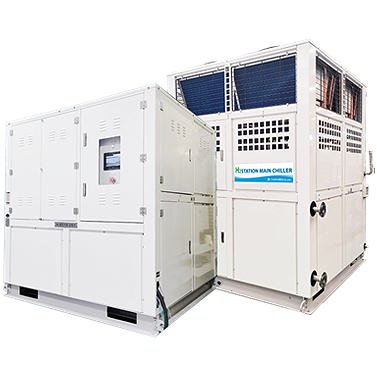

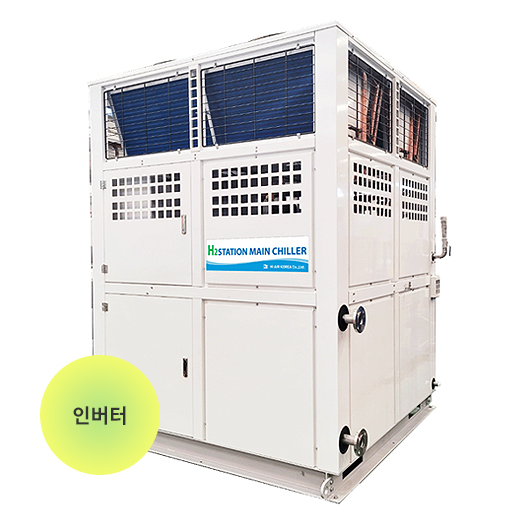

수소충전소 수소충전기용 냉동기(MAIN CHILLER)

AIR COOLED TYPE

WATER COOLED TYPE
일반사항
- 수소 충전을 위해 875bar의 고압 수소를 냉각하기 위한 브라인을 영하 -17.5~-40℃로 공급(SAE J2601 T40 만족)
구조

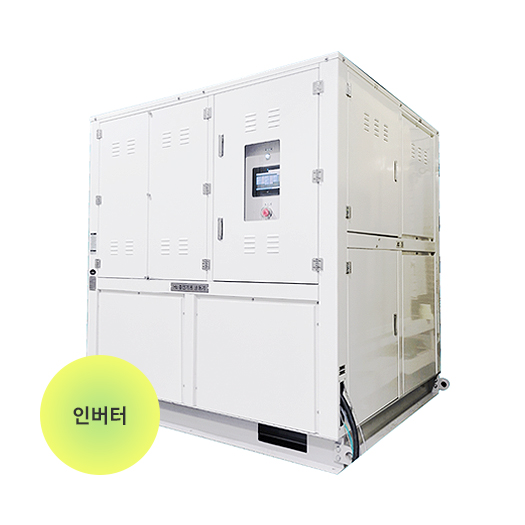

- 인버터 압축기를 적용하여 운전 전력비용을 절감하고 부품의 수명을 연장(30~70Hz)
- 인버터 압축기 및 전자식 팽창밸브 적용하여 수소 충전 중 발생되는 급격한 부하변동에 즉시 대응하여 제어
- 냉동공조에 최적화된 SIEMENS CLIMATIX SERIES PLC 적용으로 효율적이고 안정적인 제어
- 장비 내부의 압력탱크 내 약180L의 열매체유를 상시 축열(-40℃)하여 피크부하에 안정적으로 대응
- 2개의 이원화된 냉동 싸이클을 적용하여 하나의 싸이클 고장 발생 시 나머지 싸이클로 비상 운전 가능
- 브라인 압력탱크측에 감압변과 안전밸브를 2중 적용하여 질소 과충전 및 수소 침투에 의한 장비파손 사전 대응
- 공냉식 방열기를 적용하여 메인 칠러의 단독 운전이 가능하므로 설비의 간소화 실현 및 설치가 간편(공냉식)
- 수냉식 방열기를 적용하여 혹서기에도 안정적인 운전이 가능하고 소음이 적음(수냉식)
- 다양한 외기 온도조건(-15~43℃)에서 시험과 검증을 실시하여 성능 및 신뢰성 확보
- 소음기준 85 dB 이하 만족(측정거리 1m 이내)
유지 보수 및 품질관리
- 간편한 설치 및 유지보수
- 모든 장비의 압력 및 누설시험 수행
- 출하전 성능시험 실시

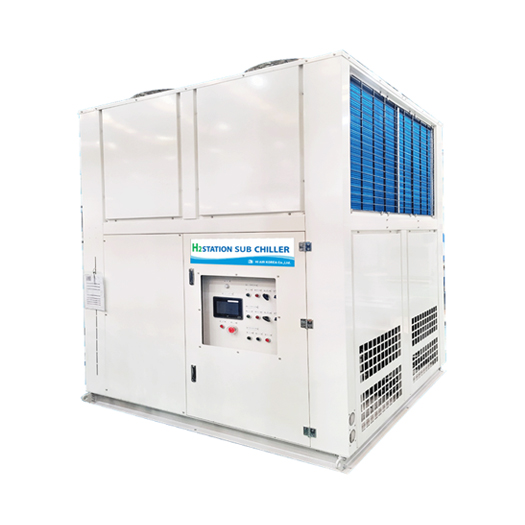

수소충전소 수소충전기용 냉동기(SUB CHILLER)

AIR COOLED TYPE
일반사항
- 수소압축기에서 발생하는 발열을 제거하여 수소압축기의 손상을 방지하고 최적 효율을 유지하기 위해 20 ℃ 냉각수를 공급
구조
- 2개의 이원화된 냉동 싸이클을 적용하여 하나의 싸이클 고장 발생 시 나머지 싸이클로 비상 운전 가능(140/170/200 kW 모델에 한함)
- 전자식 팽창밸브 적용하여 복수의 수소압축기 및 수냉식 메인칠러로 부터 발생되는 냉각 부하에 즉시 대응가능
- 냉동공조에 최적화된 SIEMENS CLIMATIX SERIES PLC 적용으로 효율적이고 안정적인 제어
- 장비내부 브라인탱크 내 냉각수를 상시 축열(20℃)하여 피크부하에 안정적으로 대응
- 친환경 저압 냉매인 R-134a 를 사용하여 혹서기에도 안정적인 운영이 가능(200kW 모델에 한함)
- CMA(Cooling Module Assembly) 적용 시 소비전력 추가절감 가능
- 소음기준 85 dB 이하 만족(측정거리 1m 이내)
- 다양한 외기 온도조건(-15~43℃)에서 시험과 검증을 실시하여 성능 및 신뢰성 확보
유지 보수 및 품질관리
- 간편한 설치 및 유지보수
- 모든 장비의 압력 및 누설시험 수행
- 출하전 성능시험 실시
옵션
수소충전기용 냉동기(MAIN CHILLER)
- 열매체유 배관 내 STRAINER 적용 - 장비 및 설비 보호
- 냉각수 배관 STRAINER 적용 - 장비 및 설비 보호 (수냉식)
- 수소배출용 25A 안전밸브 추가 - PCHE 누설로 인한 고압수소 침투 대응
- 장비 내 질소보틀 적용 - 별도 질소공급을 위한 설비 대체
수소압축기용 냉동기(SUB CHILLER)
- 냉각수 배관 STRAINER 적용 - 장비 및 설비 보호

용량

MAIN CHILLER UNIT

MAIN CHILLER UNIT 표
프로젝트	장비		용량	냉매 CIRCUIT	응축기 TYPE

HRS	L	-	036	D	A

(Hydrogen Refuelling Station)	(Low temp. chiller)		(kW)	S : Single D : Dual	A : Air cooled condenser W : Water cooled condenser

SUB CHILLER UNIT

SUB CHILLER UNIT 표
프로젝트	장비		용량	냉매 CIRCUIT	응축기 TYPE

HRS	M	-	085	S	A

			140	D

			170	D

			200	D

(Hydrogen Refuelling Station)	(Medium temp. chiller)		(kW)	S : Single D : Dual	A : Air cooled condenser W : Water cooled condenser

수소충전기용 냉동기(MAIN CHILLER) 사양

수소충전기용 냉동기(MaiN CHILLER) 사양 표
DESCRIPTION			HRSL-036DA	HRSL-036DW	REMARK
COOLING CAPACITY		kW	36.2	36.0
		USRT	10.3	10.2
		LEG. RT	17.26	15.06
REFRIGERANT			R-507A
COMPRESSOR	TYPE		2 STAGE SEMI HERMETIC RECIPROCATING
	CAPACITY CONTROL		INVERTER	INVERTER
	Q'TY	EA	2	2
CONDENSER	TYPE		AIR COOLED FIN AND TUBE HEAT EXCHANGER	BRAZED PLATE TYPE HEAT EXCHANGER
CONDENSER	CAPACITY	kW	75.8	65.0
FAN	MAKER		HI AIR KOREA	-
	TYPE		AIRFOIL AXIAL FLOW FAN	-
	Q'TY	EA	4	-
FAN MOTOR	SPECIFICATION		0.75kW, 380V 6Pole 1120RPM, INVERTER CONTOROL	-
FAN MOTOR	Q'TY	EA	4	-
ECONOMIZER	TYPE		BRAZED PLATE TYPE HEAT EXCHANGER
ECONOMIZER	Q'TY	EA	2
EXPANSION VALVE	TYPE		ELECTRONIC CONTROL
EXPANSION VALVE	Q’TY		4	4
EVAPORATOR	TYPE		BRAZED PLATE TYPE HEAT EXCHANGER
EVAPORATOR	Q'TY	EA	1
CIRCULATION PUMP	TYPE		MAGNETIC DRIVE TURBINE PUMP
	FLOW / WATER HEAD	CMH, m	7.5(125 LPM) / 30
	MOTOR	kW	3.7
	Q'TY	EA	1
BRINE	PIPE CONNECTION	STS304	JIS 10K 40A		M-2 SILICONE
WATER TANK		L	200
NORMAL POWER CONSUMPTION		kW	44.5	32.7
MAX POWER CONSUMPTION		kW	66.4	56.3
DIMENSION		mm	(W)1,900 x (L)1,900 x (H)2,590	(W)1,900 x (L)1,900 x (H)1,920

※ 본 제품의 사양은 외기온도 35℃으로 설계되었으며, 제품의 품질, 성능향상 및 현장조건에 따라 변동될 수 있음

수소압축기용 냉동기(SUB CHILLER) 사양

수소압축기용 냉동기(SUB CHILLER) 사양
DESCRIPTION			HRSM-085SA	HRSM-140DA	HRSM-170DA	HRSM-200DA	REMARK
COOLING CAPACITY		kW	85	140	170	200
COOLING CAPACITY		USRT	24.2	39.8	48.3	56.9
REFRIGERANT			R-407C			R-134a
COMPRESSOR	TYPE		HERMETIC SCROLL	HERMETIC SCROLL	HERMETIC SCROLL	HERMETIC SCROLL
	CAPACITY CONTROL		ON/OFF	ON/OFF	ON/OFF	ON/OFF
	Q'TY	EA	1	2	2	2
CONDENSER	TYPE		AIR COOLED FIN AND TUBE HEAT EXCHANGER
	CAPACITY	kW	107.7	184.8	215.4	246.6
	Q'TY	EA	2	4	4	4
ACCU FAN	MODEL		Ø700	Ø700	Ø700	Ø710
	TYPE		PROPELLER FAN			AIRFOIL AXIAL FLOW FAN
	Q'TY	EA	2	4	4	4
ACCU FAN MOTOR	SPECIFICATION		0.88kW, 380V 3 Ph 6P	0.88kW, 380V 3 Ph 6P	0.88kW, 380V 3 Ph 6P	1.1kW, 380V 3 Ph 6P
ACCU FAN MOTOR	Q'TY	EA	2	4	4	4
EXPANSION VALVE	TYPE		ELECTRONIC CONTROL
EXPANSION VALVE	Q'TY	EA	1	2	2	2
EVAPORATOR	TYPE		BRAZED PLATE TYPE HEAT EXCHANGER
EVAPORATOR	Q'TY	EA	1	1	1	1
WATER FLOW RATE	EG 50%	m³/h	17.3	28.5	34.7	40.8	20℃ / 25℃ 기준
WATER PIPING LINE		STS304	JIS 10K 50A	JIS 10K 50A	JIS 10K 65A	JIS 10K 80A
CIRCULATION PUMP	TYPE		IN-LINE CENTRIFUGAL PUMP
	FLOW / WATER HEAD	m³/h, m	17.3 / 30	28.5, 30	34.7, 30	40.8 / 30
	Q'TY	EA	1	1	1	1
WATER TANK		L	226	380	474	558
NORMAL POWER CONSUMPTION		kW	28.1	53.7	56.3	55.8
MAX POWER CONSUMPTION		kW	36.0	70.1	72.1	71.5
DIMENSION		mm	(W)1,500 x (L)1,900 x (H)2,600	(W)1,900 x (L)1950 x (H)2,600

※ 본 제품의 사양은 외기온도 35℃으로 설계되었으며, 제품의 품질, 성능향상 및 현장조건에 따라 변동될 수 있음
