특수 축류형 송풍기

하이에어코리아 특수 축류형 송풍기는 방폭형 모타가 유해한 공기와 직접 접촉하지 않도록 특별히 설계 되었습니다. 다양한 모델과 용량으로 선박의 요구에 따라 사용 할 수 있습니다.

모든 제품은 크기, 효율성, 신뢰성 및 유지보수성성을 고려하여 제작되었습니다. 당사의 특수 축류형 송풍기는 국제 규격의 가장 까다로운 요구 사항을 만족 할 수있는 비용 대비 효율적인 장치입니다.

하이에어코리아 특수 축류형 송풍기는 다양한 해상 조건에서 작동하도록 특별히 제작되었습니다. 특수 축류형 송풍기는 폭발성 가스가 발생할 수있는 공간에 사용 할 수 있도록 국제 선급협회의 "선박의 방폭 구역에 사용하는 방폭형 팬"에 대한 규정에 따라 설계되었습니다.

  • 특징

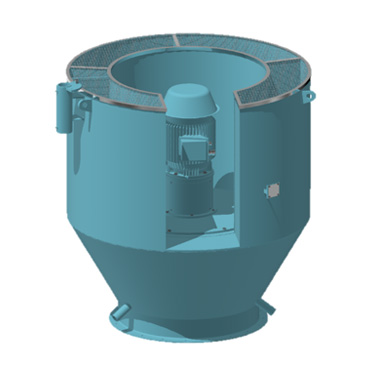

    MNA

    • MNA(양갈래형 특수 축류형 송풍기) 는 화물펌프실 또는 가스압축기실과 같은 선박의 방폭 구역의 배기 용으로 사용되며, 방폭형 모타가 유해한 공기와 직접 접촉하지 않도록 팬 중간 부분에 배치되어 유해 공기를 상뱡향으로 배출시킵니다.
    • 500 ~ 1,600 mm 의 임펠러 직경과 280 ~ 710 mm 의 6 가지 허브 직경을 갖춘 11 가지 크기로 구성됩니다.

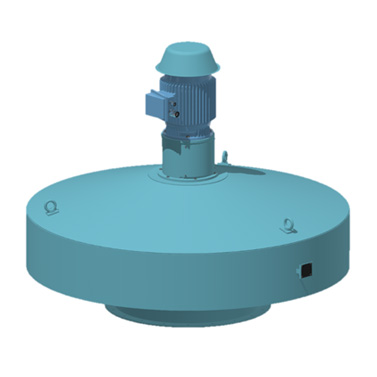

    HCA

    • HCA(버섯형 특수 축류형 송풍기) 는 방폭형 모타가 유해한 공기와 직접 접촉하지 않도록 상부에 배치되어 유해 공기를 버섯 아래 방향으로 배출시킵니다.
    • 300 ~ 1,120 mm 의 임펠러 직경과 150 ~ 500 mm 의 5 가지 허브 직경을 갖춘 11 가지 크기로 구성됩니다.

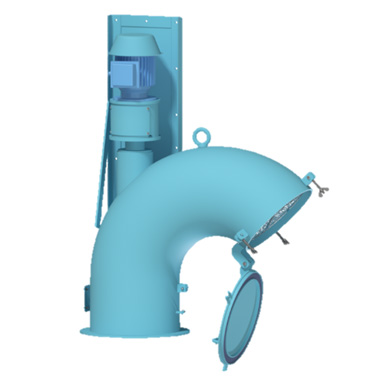

    ELA

    • ELA(엘보우형 특수 축류형 송풍기) 는 방폭형 모타가 유해한 공기와 직접 접촉하지 않도록 엘보우형태의 팬 상부에 배치되어 유해 공기를 모타와 떨어진 방향으로 배출 시킵니다.
    • 300 ~ 500 mm 의 임펠러 직경과 150 ~ 350 mm 의 3 가지 허브 직경을 갖춘 4 가지 크기로 구성됩니다.

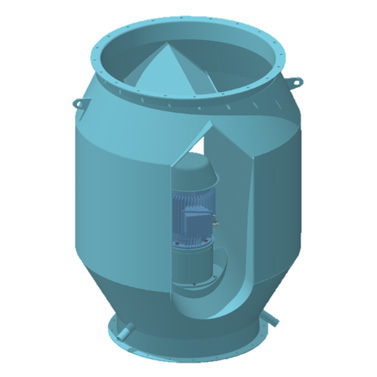

    MXA

    • MXA(양갈래형 특수 축류형 송풍기) 는 방폭형 모타가 유해한 공기와 직접 접촉하지 않도록 팬 중간 부분에 배치되어 유해 공기를 상뱡향으로 배출시킵니다.
    • 500 ~ 1,400 mm 의 임펠러 직경과 280 ~ 710 mm 의 5 가지 허브 직경을 갖춘 10 가지 크기로 구성됩니다.
  • 옵션
    • 카운터 플랜지
    • 보호 스크린이 있는 카운터 플랜지
    • 코어가 있거나 없는 소음기
    • 버섯형 통풍기
    • 닫힘 담퍼
    • 방폭 설계
  • 용량

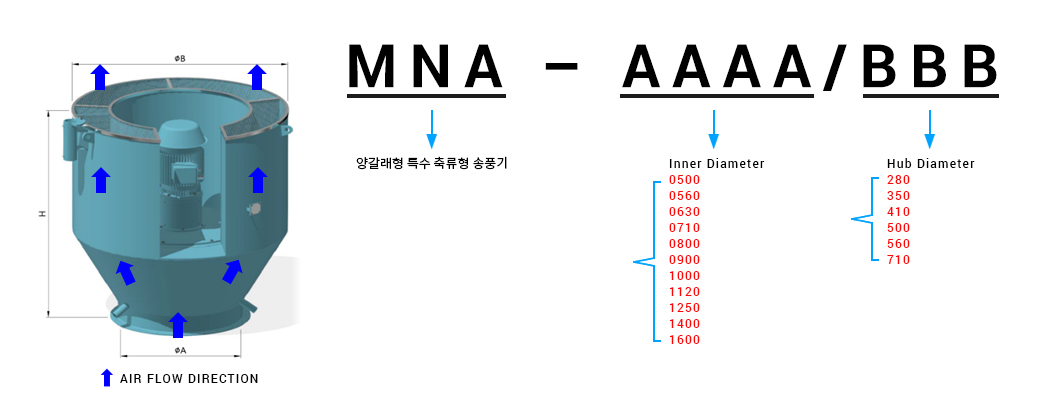

    MNA

    단위 : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    MNA-0500 500 960 1,200
    MNA-0560 560 1,060 1,236
    MNA-0630 630 1,170 1,266
    MNA-0710 710 1,317 1,406
    MNA-0800 800 1,460 1,606
    MNA-0900 900 1,608 1,716
    MNA-1000 1,000 1,768 1,871
    MNA-1120 1,120 1,980 2,001
    MNA-1250 1,250 2,186 2,196
    MNA-1400 1,400 2,500 2,326
    MNA-1600 1,600 2,732 2,717

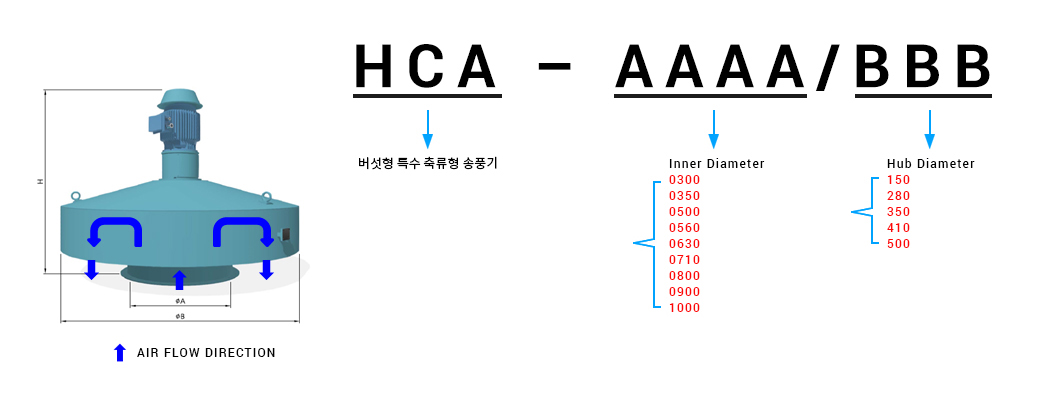

    HCA

    단위 : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    HCA-0300 305 720 840
    HCA-0350 360 755 840
    HCA-0400 400 900 1,075
    HCA-0500 500 1,100 1,280
    HCA-0560 560 1,260 1,370
    HCA-0630 630 1,400 1,420
    HCA-0710 710 1,580 1,520
    HCA-0800 800 1,760 1,690
    HCA-0900 900 2,000 1,900
    HCA-1000 1,000 2,224 2,000
    HCA-1120 1,120 2,436 2,230

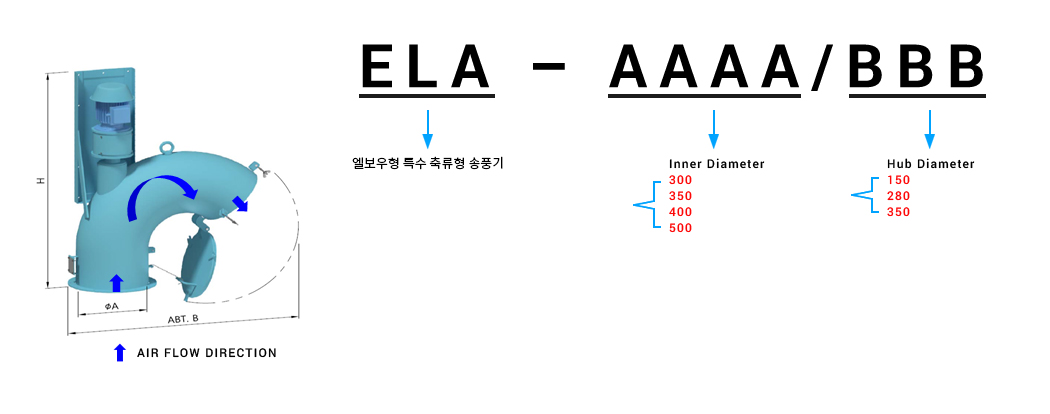

    ELA

    단위 : [mm]

    SPEC' ØA B H
    MODEL (I.D)
    ELA-0300 298 1,035 1,250
    ELA-0350 337 1,160 1,300
    ELA-0400 388 1,300 1,425
    ELA-0500 489 1,600 1,765

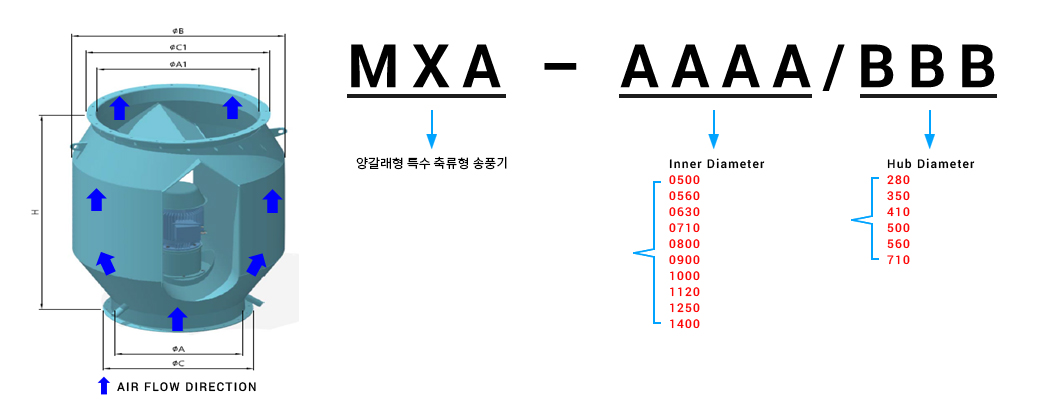

    MXA

    단위 : [mm]

    SPEC' ØA ØA1 ØB ØC ØC1 H
    MODEL (I.D) (I.D) (I.D) (O.D) (O.D)
    MXA-0500 500 630 885 622 752 1,280
    MXA-0560 560 710 990 682 832 1,385
    MXA-0630 630 800 1,060 752 922 1,475
    MXA-0710 710 900 1,160 832 1,022 1,511
    MXA-0800 800 1,000 1,300 922 1,152 1,685
    MXA-0900 900 1,120 1,460 1,022 1,272 1,960
    MXA-1000 1,000 1,250 1,620 1,152 1,402 2,145
    MXA-1120 1,120 1,400 1,810 1,272 1,552 2,368
    MXA-1250 1,250 1,600 2,020 1,402 1,752 2,621
    MXA-1400 1,400 1,800 2,260 1,552 1,974 3,020
    MXA-1600 1,600 2,000 2,580 1,752 2,152 3,365
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_VENTILATION_SPECIAL AXIAL FLOW FAN DOWNLOAD
    1 Sample drawing DOWNLOAD
