댐퍼
차단댐퍼

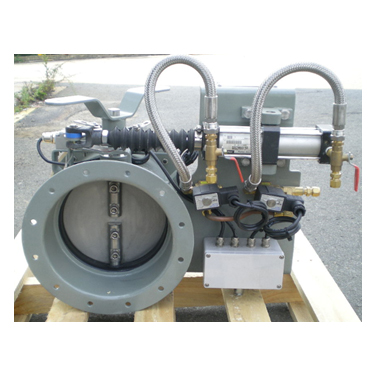

하이에어코리아 군함용 차단댐퍼는 군함 사용을 제안하기 위해 특별히 설계되었습니다. 차단댐퍼는 작동 / 대기 팬과 연동하여 닥트 내부의 공기 이동을 차단하는데 효과적입니다.
본 차단댐퍼는 크기, 사이즈, 효율성, 신뢰성, 유지관리성, 군사표준 등을 고려하여 제작됩니다.
군함용 차단댐퍼는 군함의 다양한 조건에서 작동할 수 있도록 특수 제작되었습니다.
특수 군함 차단댐퍼는 특수성능의 군사 표준을 만족합니다. - 충격 시험 : MIL-STD-901D - 진동 시험 : MIL-STD-167-1A
-
특징
- 본 차단댐퍼는 원형 덕트에 적용이 가능합니다.
- 차단댐퍼는 모니터링과 컨트롤 시스템에서 원격으로 댐퍼의 개폐 상태를 감지하는 기계식 위치 감지 스위치가 부착된 공압 실린더 및 포지셔너를 적용할 수 있습니다.
- 차단댐퍼는 솔레노이드 밸브를 통해 전기제어로 작동할 수 있습니다.
- 크기는 Ø150 부터 Ø1500 까지입니다.
- 열기/닫기 표시는 댐퍼 실린더 상단에서 볼 수 있습니다.
- 공압 실린더 공급 공기 압력 : 4 ~ 9 bar
- 포지셔너 : 제어 신호 4 ~ 20mA AC / 공급 공기 압력 : 1.4 ~ 6.9 bar
- 댐퍼를 열기 위해 필요한 전력 공급 : 230 VAC
- 블레이드 밀폐 테스트 압력 : 176 mmAq (10분간 유지) → 80 mmAq
- 군함용 차단댐퍼는 -10 ~ +60˚C 사이의 온도에서 사용할 수 있으나 부속품에 따라 변경될 수 있습니다.
-
옵션
표준 구조
Part Material Thickness Finishing Casing SS400 8 mm Painted
GalvanizedBlades Stainless steel 304, 316 6 mm (Single, Φ700 or less)
8 mm (Single, Φ701 or more)Passivation Shafts Stainless steel 304, 316 Φ25 (Φ1000 or less)
Φ50 (Φ1001 or more)Passivation Linkage SS400 8 mm (Φ700 or less)M
16 mm (Φ701 or more)Painted
GalvanizedBearings Stainless steel 316L or Brass - - -
용량

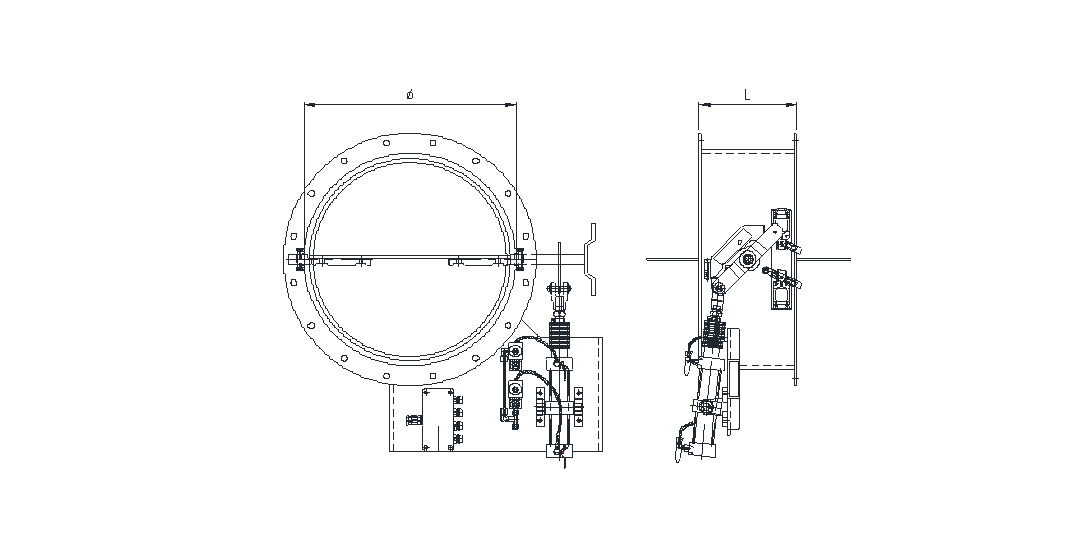

일반 배치도

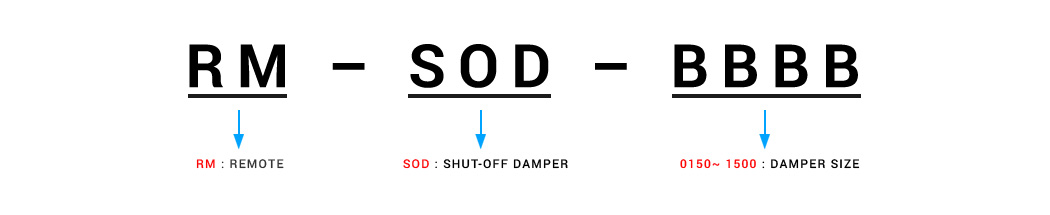

Model No. Size(Ø) Length(mm) RM-SOD-0150 150 250 RM-SOD-0200 200 250 RM-SOD-0250 250 250 RM-SOD-0300 300 250 RM-SOD-0350 350 250 RM-SOD-0400 400 250 RM-SOD-0450 450 250 RM-SOD-0500 500 250 RM-SOD-0550 550 250 RM-SOD-0600 600 250 RM-SOD-0700 700 300 RM-SOD-0800 800 300 RM-SOD-0900 900 250 RM-SOD-1000 1000 300 RM-SOD-1100 1100 300 RM-SOD-1200 1200 300 RM-SOD-1300 1300 300 RM-SOD-1400 1400 300 RM-SOD-1500 1500 300 -
문서
추가자료 필요 시 영업 담당자에게 문의 바랍니다.
NOT AVAILABE
