하이에어코리아 통풍용 보조장치는 통풍시스템의 완성을 위하여 필요한 장치입니다.

모든 제품은 크기, 효율성, 신뢰성 및 유지보수성을 고려하여 제작되었습니다. 당사의 통풍용 보조장치는 국제 규격의 가장 까다로운 요구 사항을 만족 할 수있는 비용 대비 효율적인 장치입니다.

하이에어코리아 통풍용 보조장치는 송풍기를 주문할 때 선택적으로 함께 주문 할 수 있습니다.

  • 특징

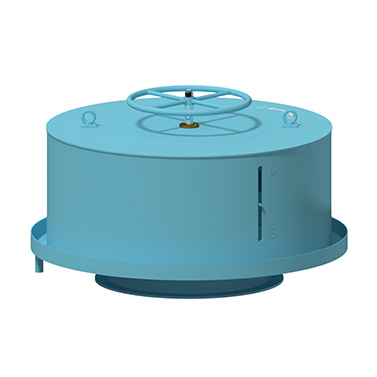

    MV/MVN

    • MV(버섯형 통풍장치) 는 유사 시 선박 내부로 물이 유입되는 것을 방지하는 풍우밀 덮개가 부착되어있는 버섯형상의 통풍 장치 입니다.
    • MVN(버섯형 통풍장치) 풍우밀 덮개가 부착되지 않은 버섯형상의 통풍 장치 입니다.
    • 내부 직경이 350 에서 1,600 mm 로 13 가지 크기로 구성됩니다.

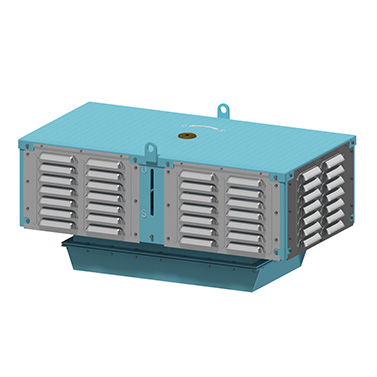

    MVSQ

    • MVSQ(사각형 통풍 장치 (통로 덮개 포함)) 는 유사 시 선박 내부로 물이 유입되는 것을 방지하는 풍우밀 덮개가 부착되어있는 사각형 형상의 통풍 장치 입니다. 주로 컨테이너선의 화물창에 사용됩니다.
    • 사각 머리부 치수가 1,300 mm X 900 mm 에서 1,950 mm X 900 mm 까지 3 가지 크기로 구성됩니다.

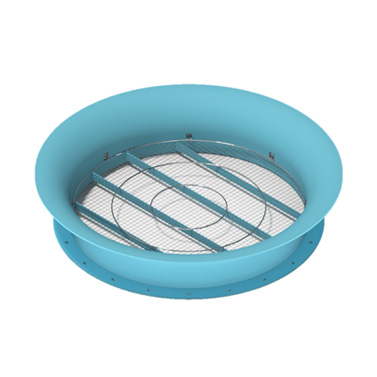

    ICW

    • ICW(나팔형 공기 흡입구) 는 닥트 또는 송풍기의 끝단에 설치해서 공기의 유출입을 원활하게 도와 줍니다.
    • 내부 직경이 350 에서 2,000 mm 로 15 가지 크기로 구성됩니다.

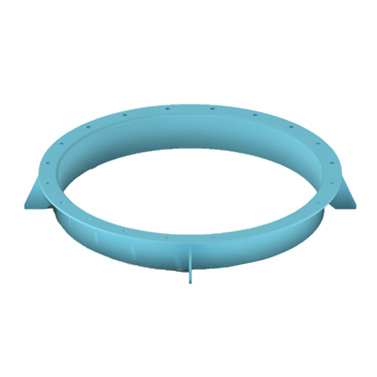

    FS

    • FS(송풍기 지지대) 는 송풍기 하부에 설치되며 선체에 용접되어 송풍기를 지지하는 부분입니다.
    • 내부 직경이 300 에서 2,000 mm 로 16 가지 크기로 구성됩니다.
  • 옵션

    NOT AVAILABLE

  • 용량

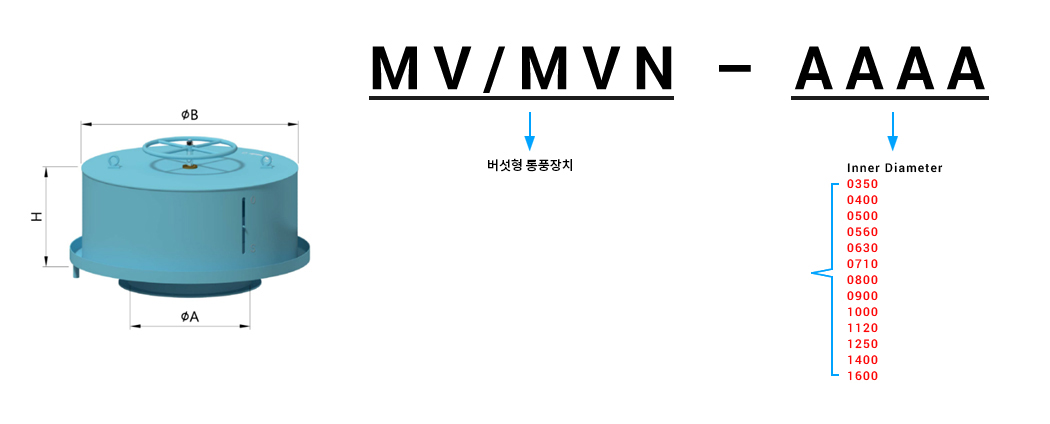

    MV/MVN

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    MV-0350 360 720 475
    MV-0400 400 720 475
    MV-0500 500 900 555
    MV-0560 560 1,000 570
    MV-0630 630 1,140 620
    MV-0710 710 1,260 640
    MV-0800 800 1,420 680
    MV-0900 900 1,590 720
    MV-1000 1,000 1,770 760
    MV-1120 1,120 1,940 800
    MV-1250 1,250 2,184 860
    MV-1400 1,400 2,494 920
    MV-1600 1,600 2,774 1,770

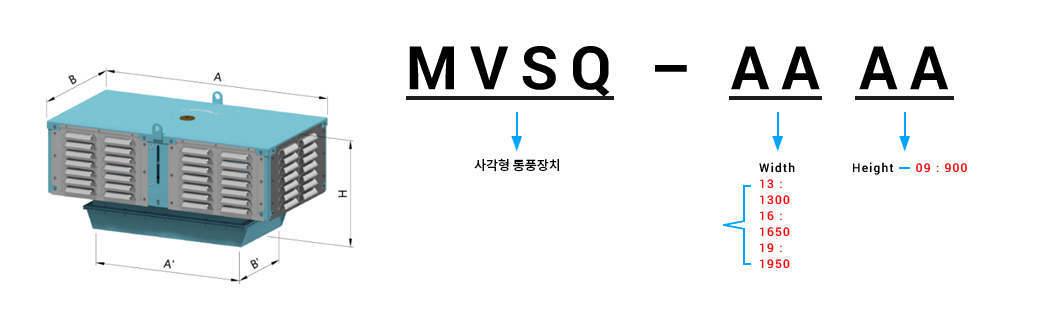

    MVSQ

    Unit : [mm]

    SPEC' A B A' B' H
    MODEL
    MVSQ-1309 1,300 900 930 700 750
    MVSQ-1609 1,650 900 1,100 620 750
    MVSQ-1909 1,950 900 1,550 620 750

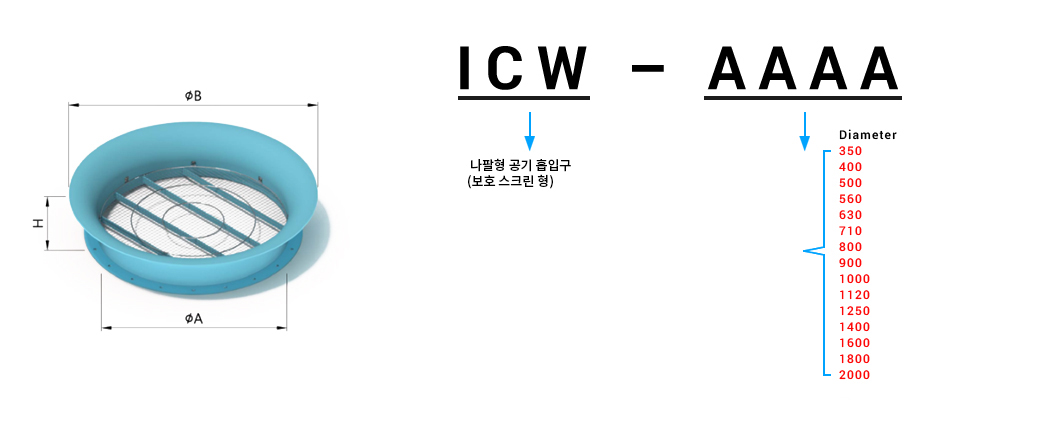

    ICW

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    ICW-0350 360 532 135
    ICW-0400 400 578 135
    ICW-0500 500 680 250
    ICW-0560 560 740 250
    ICW-0630 630 810 250
    ICW-0710 710 890 250
    ICW-0800 800 1,030 250
    ICW-0900 900 1,210 250
    ICW-1000 1,000 1,310 250
    ICW-1120 1,120 1,360 250
    ICW-1250 1,250 1,560 250
    ICW-1400 1,400 1,710 250
    ICW-1600 1,600 1,910 250
    ICW-1800 1,800 2,150 250
    ICW-2000 2,000 2,500 300

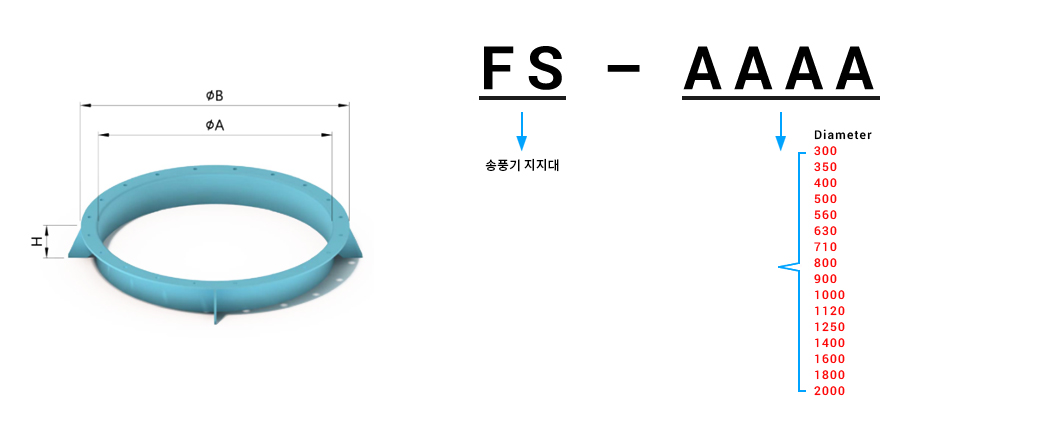

    FS

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    FS-0300 300 424 150
    FS-0350 360 460 150
    FS-0400 400 498 150
    FS-0500 500 622 150
    FS-0560 560 682 150
    FS-0630 630 752 150
    FS-0710 710 832 150
    FS-0800 800 922 150
    FS-0900 900 1,022 150
    FS-1000 1,000 1,152 150
    FS-1120 1,120 1,272 150
    FS-1250 1,250 1,402 150
    FS-1400 1,400 1,552 150
    FS-1600 1,600 1,752 150
    FS-1800 1,800 1,974 150
    FS-2000 2,000 2,174 150
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_VENTILATION_ACCESSORY DOWNLOAD
    1 Sample drawing DOWNLOAD
