하이에어코리아(주)

냉동기기

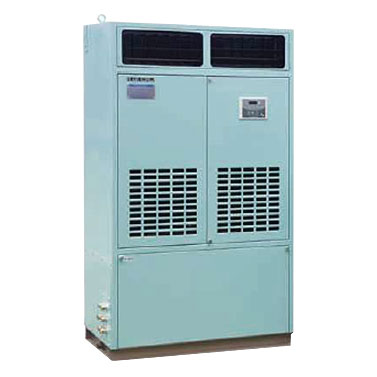

패키지 에어컨

하이에어코리아의 패키지 에어컨은 중형 크기에 적합하며 콤팩트한 장비로서 신뢰성이 높은 성능을 제공합니다.

패키지 에어컨은 응축 방식에 따라 공냉식과 수냉식으로 분류됩니다. 공냉식은 실내기와 실외기로 구성되며 수냉식은 실외기 없이 실내기에 모든 구성품이 컴팩트하게 포함되어 있습니다.

간결하고 소형으로 설계된 장비로 제어실, 작업장, 주방 등에 중앙 공조시스템과 분리하여 국부적인 냉방이 필요한 공간에 적용이 편리합니다.

하이에어코리아의 패키지에어컨은 고품질의 부품을 사용하여 완벽한 공기조화의 솔루션과 성능을 제공합니다.

특징
일반사항
- 3 미국냉동톤부터 20 미국냉동톤까지 다양한 용량별 제품
- 산업플랜트에 적합한 맞춤 설계

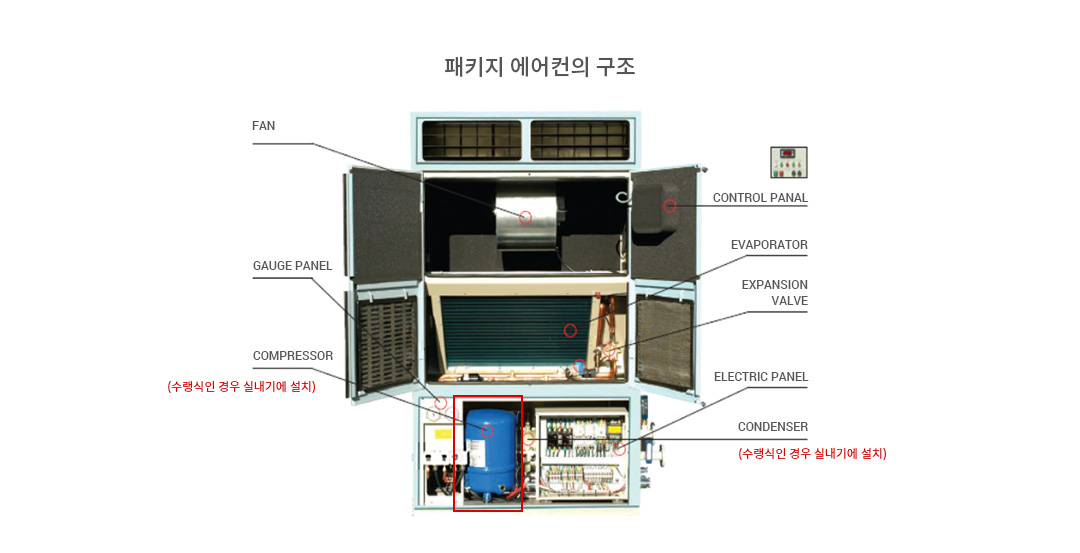

구조

수냉식 패키지 에어컨
- 단일 구조 스틸 케이싱
- 폴리우레탄 폼 보온재
- 최고의 신뢰성을 위한 고품질 부품 사용
  - 동관/알루미늄 핀 재질의 증발기 코일
  - 멀티패스 방식의 핀튜브 형 증발기
  - 세척 가능한 필터 적용
  - 전동기 직결형 원심형 팬
- 냉각 매체 : 플루오르화탄소 냉매(R-407C, R-134a)
- 전원 사양 : 380/400/415/440/460/480Vac, 50/60Hz, 3-phase
- 제어반 : 온도 표시창, 시동/정지 버튼 및 운전표시등이 전면부에 설치됨
- 모든 조립이 공장에서 완료 후 냉매 충전되어, 엄격한 품질 기준에 의한 테스트 진행
공냉식 패키지 에어컨
- 공냉식 실내기는 압축기와 응축기가 실외기에 설치 되며 이외의 구성품은 수냉식 실내기와 동일합니다.

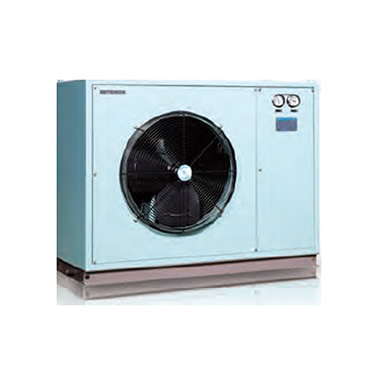

실외기(공냉식 콘덴싱 유닛)
- 스크롤 압축기
- 동관/알루미늄 핀 재질의 응축 코일
- 전동기와 직결형 축류팬, 보호 커버
유지보수
- 간편한 설치와 유지 보수
옵션
실내기
- 스테인레스 스틸(SS304 또는 SS316L) 케이싱 및 도장
- 공기 입/출구의 카운터프랜지 및 플렉시블닥트
- 공기 입/출구의 댐퍼
- 전기 히터 / 스팀 히터
- 동관/동핀 재질의 증발기
- 다른 냉매 사용 가능
실외기
- 왕복동식 또는 스크류 압축기
- 동관/ 동핀 재질의 응축 코일
- 헤리사이트 및 내자외선 코팅의 응축 코일

용량

CAPACITY & DIMENSIONS(STANDARD)

AIR COOLED PACU

WATER COOLED PACU

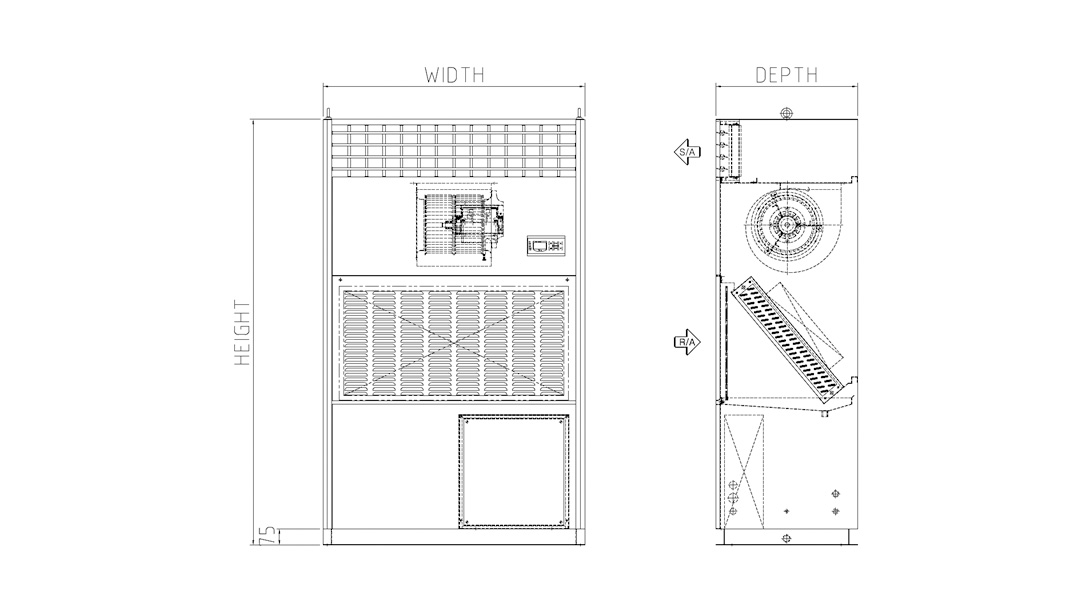

CAPACITY & DIMENSIONS(Air Cooled PACU)

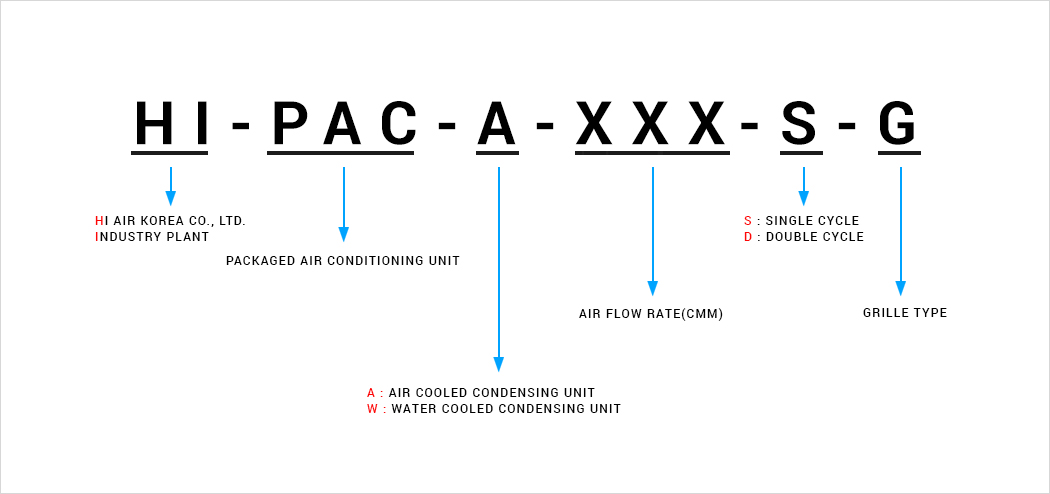

No.	MODEL	COOLING CAPACITY	AIR FLOW RATE		EXTERNAL STATIC PRESSURE	WIDTH	DEPTH	HEIGHT	WEIGHT
No.	MODEL	kcal/hr	㎥/min	㎥/h	Pa	mm	mm	mm	kg
1	HIPAC-A030SG	8,100	30	1,800	150	800	600	1,950	180
2	HIPAC-A050SG	13,500	50	3,000	150	1,000	600	1,950	230
3	HIPAC-A075SG	20,250	80	4,800	150	1,200	650	1,950	290
4	HIPAC-A100SG	27,000	105	6,300	150	1,500	650	1,950	340
5	HIPAC-A150DG	40,500	130	7,800	200	1,700	750	2,250	470
6	HIPAC-A200DG	54,000	180	10,800	200	2,000	750	2,250	520

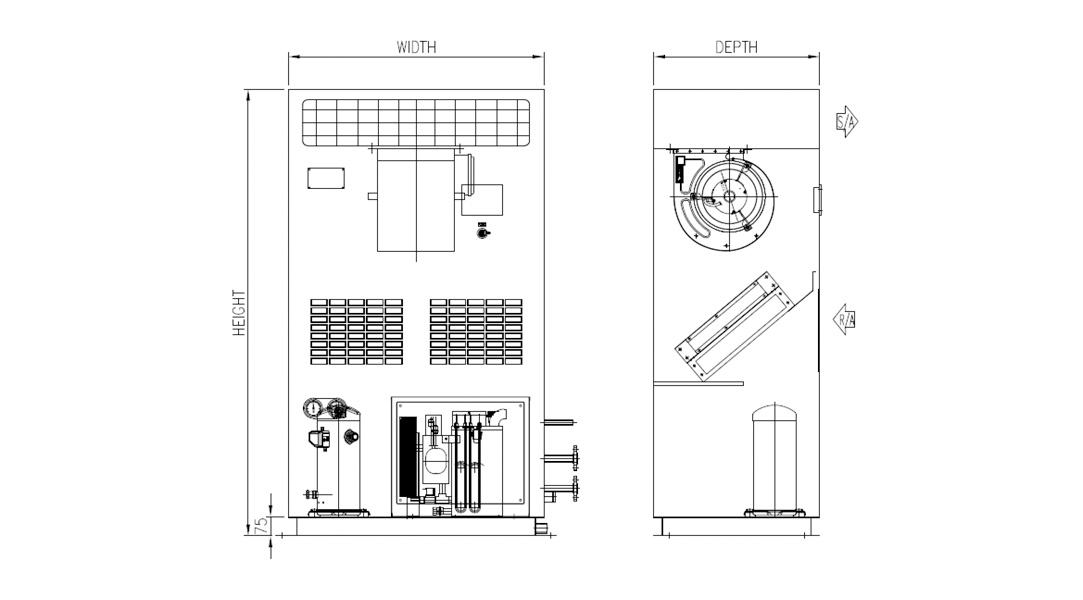

CAPACITY & DIMENSIONS(Water Cooled PACU)

No.	MODEL	COOLING CAPACITY	AIR FLOW RATE		EXTERNAL STATIC PRESSURE	WIDTH	DEPTH	HEIGHT	WEIGHT
No.	MODEL	kcal/hr	㎥/min	㎥/h	Pa	mm	mm	mm	kg
1	HIPAC-A030SG	8,100	30	1,800	150	1,000	600	1,750	304
2	HIPAC-A050SG	13,500	50	3,000	150	1,000	600	1,750	314
3	HIPAC-A075SG	20,250	80	4,800	150	1,200	700	1,930	399
4	HIPAC-A100SG	27,000	105	6,300	150	1,400	750	2,100	658
5	HIPAC-A150DG	40,500	130	7,800	200	1,600	900	2,100	658
6	HIPAC-A200DG	54,000	180	10,800	200	1,700	900	2,430	718

문서

추가자료 필요 시 영업 담당자에게 문의 바랍니다.

Technical Data of HVAC System for Industrial Buildings

DOWNLOAD
