환기장치
축류형 송풍기
하이에어코리아의 군함용 송풍기는 군함의 특수목적 용도로 특별히 설계 되었습니다. 다양한 용량과 종류로 원하는 환기 목적에 맞게 적용이 가능합니다.
군함용 송풍기들은 크기, 효율성, 신뢰성, 유지 보수 및 군사 규격을 고려하여 제작 되었습니다.
하이에어코리아의 송풍기는 군함의 다양한 조건에서 작동하도록 특별히 제작 되었습니다. 송풍기를 사용하면 기계적 환기를 통해 원하는 실내 조건을 유지 할 수 있습니다.
군함용 송풍기는 특수 성능에 대한 군사 규격을 만족합니다.
-
특징

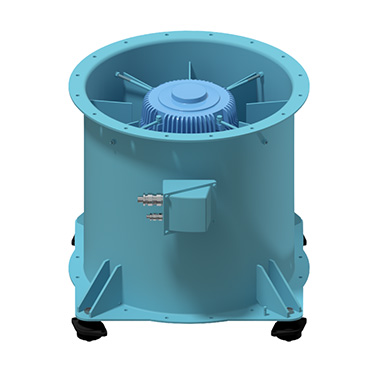

AWA
- AWA(축류 송풍기)는 덕트 사이에 설치가능하며 효율을 증가시키기 위하여 가이드 베인이 배열 되어 있는 견고한 구조의 송풍기입니다.
- 하이에어코리아 축류팬 임펠러는 최상의 성능, 효율 및 소음 기준 만족을 위한 각도 조정이 가능하며, 다양한 부품의 조합으로 제작됩니다.
- 축류 송풍기의 임펠러 허브 및 날개는 알루미늄 합금으로 제조됩니다.
- 임펠러 직경이 250 ~ 1,120 mm 이고 허브 직경이 150 ~ 560 mm 크기로 구성됩니다.
- 풍량은 160 ㎥/h ~ 66,000 ㎥/h 입니다.
- 축류 송풍기 공기소음 기준 : MIL-PRF-18953C

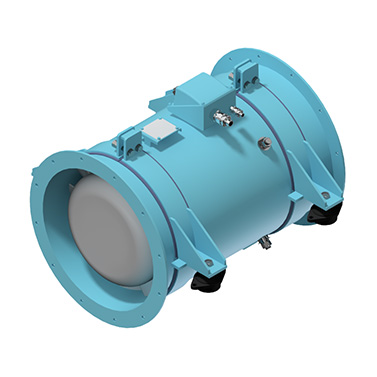

HPF
- 고압용 송풍기는 화생방 필터 시스템(핵, 생물, 화학전)용으로 덕트 사이에 설치가능하며 효율을 증가시키기 위하여 가이드 베인이 배열 되어 있는 견고한 구조의 송풍기입니다.
- 고압용 송풍기의 임펠러는 최상의 성능, 효율 및 소음 기준 만족을 위해 알루미늄 합금 주물로 제작됩니다.
- 화생방 오염물질의 함내 유입을 차단하기 위해 양압을 형성시킵니다.
- 풍량은 4,080 ㎥/h ~ 9,180 ㎥/h 입니다.
- 고압 송풍기 공기소음 기준 : MIL-PRF-24755B
품질관리
- 충격 테스트 : MIL-STD-901D
- 진동 테스트 : MIL-STD-167-1A
- 소음 테스트 : MIL-STD-740-1/2
-
옵션
- 플럭시블 연결 닥트
- 카운터 플랜지
- 소음기
- 버섯형 통풍기
- 방폭 설계
-
용량
No. Fan Type Air flow rate Static pressure Motor output (㎥/h) (mmAq) (kW) 1 AWA-0250 160 ~ 1,000 10 ~ 30 0.4 / 0.75 2 AWA-0350 400 ~ 4,000 10 ~ 60 0.75 / 1.5 3 AWA-0400 1,000 ~ 7,000 10 ~ 70 0.4 / 1.5 / 2.2 4 AWA-0500 2,400 ~ 8,000 10 ~ 80 3.7 5 AWA-0560 3,000 ~ 12,000 10 ~ 45 2.2 6 AWA-0630 4,800 ~ 18,000 10 ~ 55 3.7 / 5.5 7 AWA-0710 15,000 ~ 24,000 10 ~ 55 5.5 / 7.5 8 AWA-0800 15,000 ~ 30,000 10 ~ 60 7.5 / 11.0 9 AWA-0900 24,000 ~ 42,000 10 ~ 70 11.0 / 15.0 10 AWA-1000 30,000 ~ 54,000 10 ~ 80 15.0 / 18.5 / 22.0 11 AWA-1120 54,000 ~ 66,000 10 ~ 70 22.0 / 30.0 12 A103 4,080 356 11.0 13 A104 6,120 356 11.0 14 A105 9,180 356 15.0 AWA

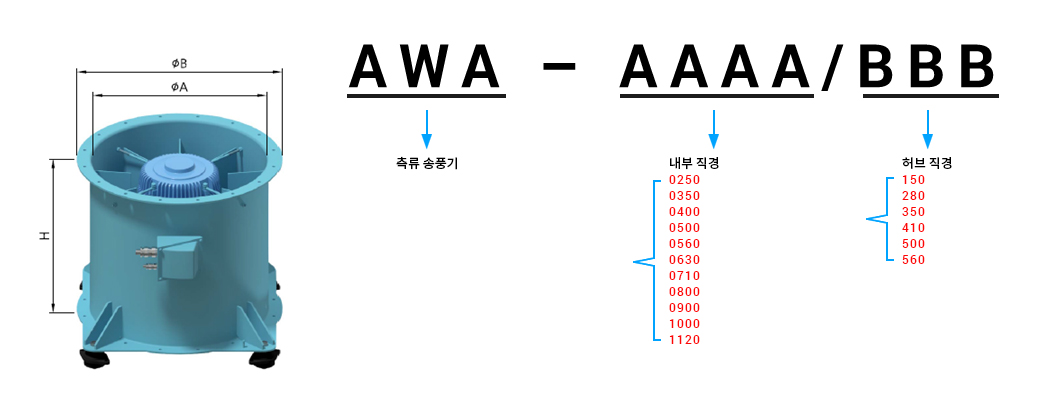

단위 : [mm]
SPEC' ØA ØB H MODEL (I.D) (O.D) AWA-0250 254 356 400 AWA-0350 360 460 400 AWA-0400 400 498 400 450 500 AWA-0500 500 622 500 AWA-0560 560 682 520 AWA-0630 630 752 520 620 650 AWA-0710 710 832 520 710 AWA-0800 800 922 800 AWA-0900 900 1,022 800 AWA-1000 1,000 1,152 800 AWA-1120 1,120 1,272 1,000 HPF

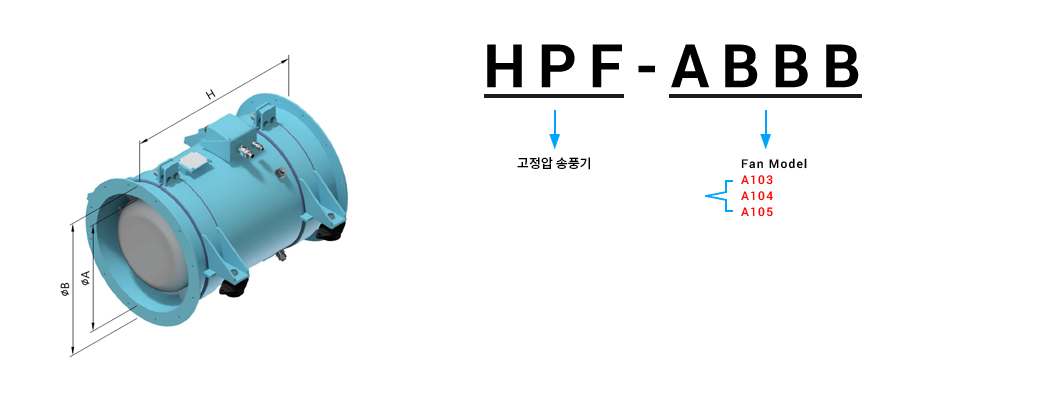

단위 : [mm]
SPEC' ØA ØB H MODEL (I.D) (O.D) A103 560 682 840 A104 560 682 840 A105 550 682 890 - 문서
