냉동기기

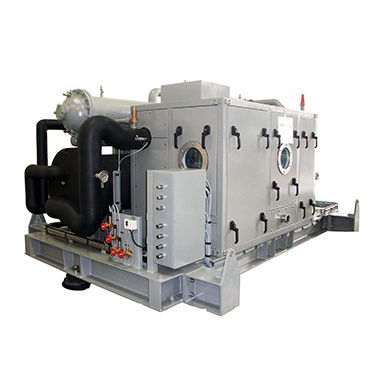

칠러 유닛

냉수를 브라인으로 사용하는 유닛 선박에 사용되는 가장 일반적인 공기조화용 냉동기입니다. 해군의 경우 칠러는 많은 양의 공간을 효율적으로 냉각시키고 요구에 부합되도록 성능을 발휘하지만 발열량이 많은 기계 장비실에는 사용을 권장하지 않습니다.

고도의 숙련 된 HVAC 제조업체인 하이에어코리아는 광범위한 칠러 제품군을 통해 이러한 요구에 부응합니다.

해군용 하이에어코리아 칠러는 건식 셸 앤드 튜브형 증발기를 사용한다.

해군용 칠러는 미군 규격에 따라 충격, 진동, 소음 요구사항을 만족한다.

신뢰할 수 있는 기술 솔루션 제공 업체인 하이에어코리아는 순환 펌프, 팽창 탱크, 도싱 탱크, 쓰리 웨이 밸브, 밸런싱 밸브, 냉매 검출 장치, 냉매 회수 장치 및 팬 코일 유닛 또는 공기조화장치의 냉각 코일로 냉각수를 순환시키기위한 배관 부속 장치를 포함한 칠러 시스템의 전체 설계를 제공합니다.

특징
일반사항
- 셸 앤드 튜브형 열교환기 타입의 냉각 용량은 40~700 kW입니다.
- 해군 분야의 맞춤형 디자인
구조
- 최고의 신뢰성을 위한 고품질의 통합형 구조
- 견고한 청수용 셸 앤드 튜브형 응축기
- 선박의 제한된 공간에 적합한 간단하고 콤팩트 한 디자인
- 선급 규정에 부합하도록 만들어진 환경 친화적인 디자인
- 고성능 전열관 사용으로 열교환기 성능 향상
- 냉매 필터 및 드라이어 시스템 완비
- PLC 컨트롤 판넬, 압력 스위치와 트랜스미터를 포함한 계기판
- 냉매 및 윤활유의 초기 충진
유지보수 및 품질 관리
- 간편한 설치 및 유지 보수
- 출하 전 모든 장비의 압력 및 누수 테스트 수행
- 냉동 능력 테스트
- 특수 성능 테스트
  - 충격 테스트 : MIL-STD-901D
  - 진동 테스트 : MIL-STD-167-1A
  - 소음 테스트 : MIL-STD-740-1/2
옵션
- 냉매 배관 및 수배관 용 플렉시블 커넥터, 진동 감쇄기
- 저부하 운전을 위한 핫가스 바이패스
액세서리, 제어 장치
- 순환 펌프
- 팽창 탱크
- 투 웨이 솔레노이드 밸브
- 밸런싱 밸브
- 냉매 누설 감지 장치
- 냉매 회수 장치
- 소음 감쇄 장치

용량

STANDARD SPECIFICATION FOR NAVY RECIPROCATING CHILLED WATER UNIT

REFRIGERANT : R-404A, POWER : 440Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 10.4 ℃ / 6.7 ℃, INLET COOLING WATER : 29 ℃,
SUPERHEAT : 8 K, SUBCOOLING 0 K BASE

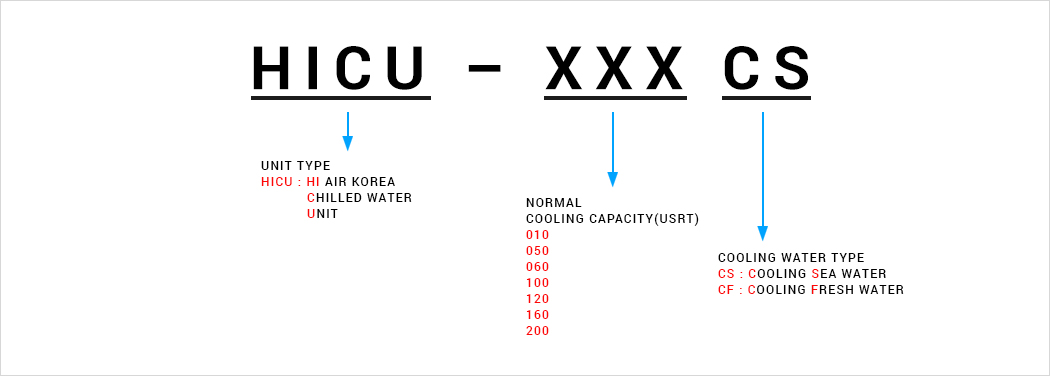

MODEL			HICU-10CS	HICU-50CS
COOLING CAPACITY		USRT	10	50
COOLING CAPACITY		kW	35	88 x 2
EFFICIENCY		COP	3.6	3.9
COMPRESSOR (DEW POINT BASE)	MODEL(BITZER)	-	4T-12.2Y-40P	4G-30.2Y-40D x 2
	MAX. OPERATING CURRENT	amp	25	51
	STARTING CURRENT	amp	69 Y / 113 YY*	(141 Y / 233 YY*) x 2
	MAX. POWER INPUT	kW	14	28
CONDENSER (BUBBLE POINT BASE)	MODEL	-	CONC 161502	CONC 211902
	CONDENSING TEMPERATURE	℃	38	37
	CAPACITY	kW	46	224
	WATER FLOW	㎥/h	10	24 x 2
EVAPORATOR (DEW POINT BASE)	MODEL	-	EIKH 211526	EIKH 412322
	EVAPORATING TEMPERATURE	℃	-1.4	1.8
	WATER FLOW	㎥/h	8	30
PRODUCT WEIGHT(Dry)		kg	850	3,240

* Y/YY : Part winding start

STANDARD SPECIFICATION FOR NAVY SCREW CHILLED WATER UNIT

REFRIGERANT : R-404A, POWER : 440Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 10.4 ℃ / 6.7 ℃, INLET COOLING WATER : 29 ℃,
SUPERHEAT : 8 K, SUBCOOLING 0 K BASE

MODEL			HICU-60CS	HICU-100CS	HICU-120CS	HICU-160CS	HICU-200CS
COOLING CAPACITY		USRT	60	100	120	160	200
COOLING CAPACITY		kW	211	352	422	563	352 x 2
EFFICIENCY		COP	3.0	3.1	3.3	3.3	3.4
COMPRESSOR (DEW POINT BASE)	MODEL (BITZER,HANBELL^#)	-	RC2-230B^#	HSK-8561 -125-40P	HSK-8571 -140-40P	RC2-550B^#	HSK-8561 -125-40P x 2
	MAX. OPERATING CURRENT	amp	105	216	298	226	216 x 2
	STARTING CURRENT	amp	159 / 690	612 D / 943 DD*	807 D / 1241 DD*	368 / 1330	(612 D x 2 / 943 DD*) x 2
	MAX. POWER INPUT	kW	85	159	181	205.2	159 x 2
CONDENSER (BUBBLE POINT BASE)	MODEL	-	CONC 272302	CONC 3222702	CONC 322702	CONC 412702	CONC 413202
	CONDENSING TEMPERATURE	℃	40	43	42	39	40
	CAPACITY	kW	271	451	531	724	895
	WATER FLOW	㎥/h	58	90	80	152	152
EVAPORATOR (DEW POINT BASE)	MODEL	-	EIKH 412322	EIKH 502716	EIKH 502716	EIKH 602714	EIKH 603114
	EVAPORATING TEMPERATURE	℃	-0.4	0.1	3.1	0	0.7
	WATER FLOW	㎥/h	49	82	98	131	164
PRODUCT WEIGHT(Dry)		kg	4,160	5,200	5,720	6,360	8,260

* D/DD : Part winding start

문서

추가자료 필요 시 영업 담당자에게 문의 바랍니다.

2	NAVY_CHILLED WATER UNIT	DOWNLOAD
1	Sample drawing	DOWNLOAD
