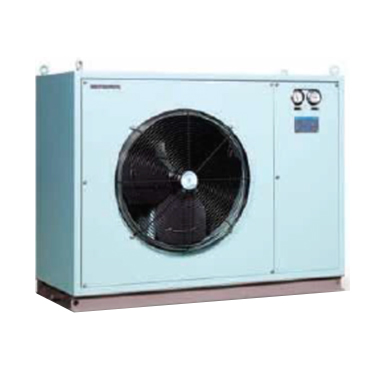

공냉식 콘덴싱 유닛

하이에어코리아는 부식성이 강한 환경에 사용하도록 특별히 설계된 공냉식 콘덴싱 유닛을 다양한 용량에 맞게 제작하여 제공합니다.

제품에 적용 가능한 많은 선택 사양이 있습니다.
맞춤형 설계로, 경량화된 제품으로 방폭 구역에 적합하게 제작이 가능합니다.

하이에어코리아 공냉식 콘덴싱 유닛은 고품질 마감 처리하여 선실과 전기장비실 모두에 설치할 수 있고 실내에 설치된 팬코일 유닛과 조합하여 사용하도록 설계되었습니다.

하이에어코리아 공냉식 콘덴싱 유닛은 어떤 환경에 설치가 되어도 적합하도록 놀라운 다양성을 제공합니다.

  • 특징

    일반사항

    • 다양한 용량별 제품
    • 해양 환경에 적합한 맞춤형 디자인

    구조

    • 협소한 선박에 적합하게 설계된 간결하고 컴팩트한 제품
    • 스테인레스 스틸(SS316L) 케이싱
    • 최고의 신뢰성을 위한 고품질의 부품 사용
      • 팬과 모터를 직결한 축류팬 및 보호용 커버 적용
      • 다중 패스 방식의 동관 및 알루미늄 핀으로 제작된 콘덴싱 코일
      • 콘덴싱 코일에 혜리사이트 코팅 적용
      • 밀폐형 왕복동식 압축기 적용
    • HFC 냉매 적용 : R-404A, R-407C, R-134a
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
    • 전면부에 고, 저압 압력 게이지 부착
    • 제어반은 실내기(팬코일 유닛)에 설치됨
    • 공장에서 모든 조립 완료 후 엄격한 품질 기준에 의한 시험 진행

    유지보수

    • 간편한 설치와 유지보수
  • 옵션
    • 스테인레스 스틸(SS316L) 케이싱에 에폭시 도장 적용
    • 콘덴싱 코일에 혜리사이트 및 내자외선 코팅 적용
    • 압축기 : 스크롤 또는 스크류 방식
    • 공기 토출구 부위에 플렉시블 덕트 연결
    • 방폭 구역용 제품
    • 팬코일 유닛과 연결 후 냉각 성능 시험
  • 용량

    CAPACITY & DIMENSIONS

    • (ACCU design basis : Outdoor temp. 35 ℃)
    • (FCU design basis : Air inlet 27 ℃ RH 50 %, Air outlet 15 ℃ RH 90 %)

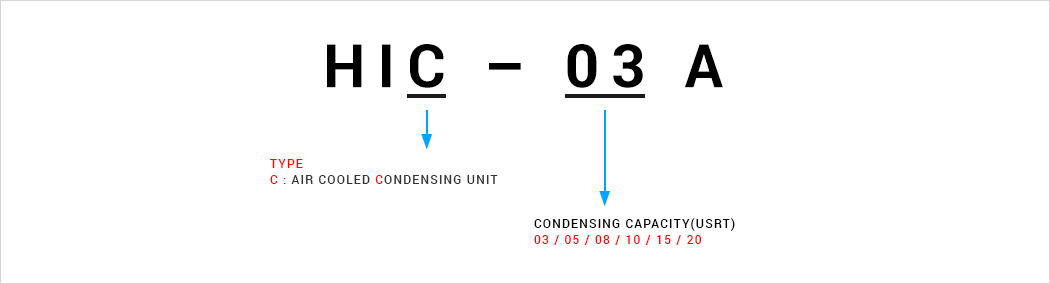

    MODEL CAPACITY FAN DIA. AIR FLOW POWER
    INPUT
    DIMENSION
    (mm)
    MIN.SERVICE SPACE
    (mm)
    kW mm m3/h kW WIDTH HEIGHT DEPTH FRONT RIGHT LEFT REAR
    HIC-03A 13.1 500 x 1EA 5,400 2.94 1,000 800 700 1,000 500 500 500
    HIC-05A 21.7 600 x 1EA 7,200 4.72 1,400 1,075 650 1,000 500 500 500
    HIC-08A 32.4 650 x 1EA 8,900 7.49 1,400 1,075 800 1,000 500 500 500
    HIC-10A 43.8 600 x 2EA 12,000 10.38 1,850 1,400 1,050 1,000 500 500 500
    HIC-15A 66.1 650 x 2EA 18,000 15.25 1,850 1,500 1,050 1,000 500 500 500
    HIC-20A 87.5 700 x 2EA 24,000 19.26 1,850 1,500 1,250 1,000 500 500 500
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 OFFSHORE_AIR COOLED CONDENSING UNIT DOWNLOAD
    1 Sample drawing DOWNLOAD
