해양

댐퍼

압력방출/역류방지댐퍼

하이에어코리아의 압력방출댐퍼는 닥트 내부 또는 특정 구역의 과압을 방출하는 데 사용됩니다. 압력이 일정 수준을 초과하면 댐퍼의 블레이드에 작용하는 공기압에 의해 댐퍼가 열리게 됩니다.

방출 압력

  • : 30~150 Pa (수평 닥트에 설치되었을 때)
  • : 50~170 Pa (수직 닥트에 설치되었을 때)

하이에어코리아의 역류방지댐퍼는 닥트 내부에서 역류를 방지하기 위해 사용됩니다.

압력방출댐퍼와 역류방지댐퍼는 균형추에 의해 작동 됩니다.

  • 특징
    • 압력방출댐퍼와 역류방지댐퍼의 최대 크기는 1,200 mm(W) X 1,200 mm(H) 입니다.
    압력방출댐퍼
    • 압력이 일정 수준을 초과하면 블레이드에 작용하는 압력이 균형추의 무게보다 커지게 되어 열리고 압력이 자동으로 제어됩니다. 일반적으로 기밀용 출입구 또는 자연 환기 닥트에 설치 됩니다.
    역류방지댐퍼
    • 역류방지댐퍼는 닥트 내부의 공기 역류를 방지하기 위해 설치됩니다. 닥트의 중간이나 끝단에 설치됩니다.

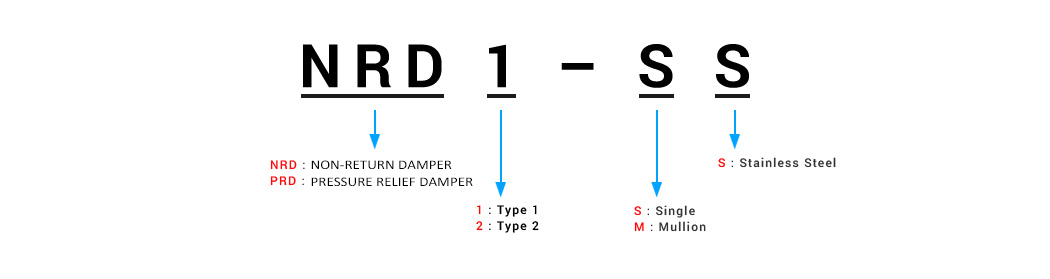

    종류별 블레이드의 공기 누설 기준

    Type Blade leakage Shaft size (mm) Blade type Length (mm)
    PRD-1 & NRD-1 Not applicable Φ12.7 Single skin 200
    PRD-1 & NRD-2 Class2 Φ16.0 Double skin 250

    표준 구조

    Part Material Thickness Finishing
    Casing Carbon steel 3 ~ 10 mm Painted / Galvanized
    Stainless steel 3 ~ 10 mm Passivation
    Blades Stainless steel 1.5 mm x 2 (Double skin) Passivation
    Shafts Stainless steel Φ19 Passivation
    Linkage Stainless steel 3 ~ 8 mm Passivation
    Linkage bar Stainless steel 3 ~ 8 mm Passivation
    Side seal Stainless steel 0.25 mm -
    Bearings (Bush type) Stainless steel or Brass - -
  • 옵션
    • ATEX 인증서
    • 공기 누설 입회 시험
  • 용량

    일반 배치도

    NOTES
    • 1. Flange drilling shall be in accordance with ISO 15138:2007 ANNEX E

    압력방출댐퍼 / 역류방지댐퍼 무게표

    Weight (kg) for PRD-1 / NRD-1 Type
    Height
    (H, mm)
    Width (W, mm)
    100 200 300 400 500 600 700 800 900 1000 1100 1200
    100 7 9 12 15 17 20 23 25 28 30 36 38
    200 8 11 14 17 20 22 25 28 30 33 39 42
    300 10 13 16 19 22 25 28 30 33 36 42 45
    400 13 16 19 21 24 27 30 33 36 39 45 48
    500 15 18 21 24 27 30 32 35 38 41 48 51
    600 17 20 23 26 29 32 35 38 41 44 51 54
    700 19 22 25 28 31 34 37 41 44 47 54 58
    800 21 24 27 30 34 37 40 43 46 50 57 61
    900 23 26 29 33 36 39 42 46 49 52 60 64
    1000 25 28 31 35 38 42 45 48 52 55 64 67
    1100 31 34 38 42 45 49 52 56 59 63 67 70
    1200 33 37 40 44 48 51 55 59 62 66 70 73
    • Weights above are with casing thickness of 3 mm.
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    1 Installation, Operation and Maintenance Manuals DOWNLOAD
