상선

COOLING

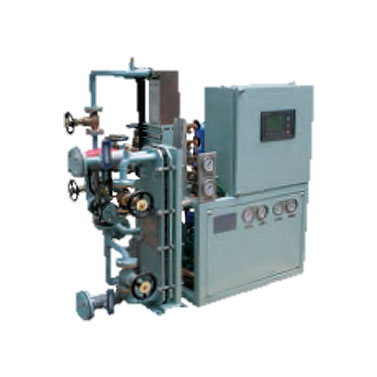

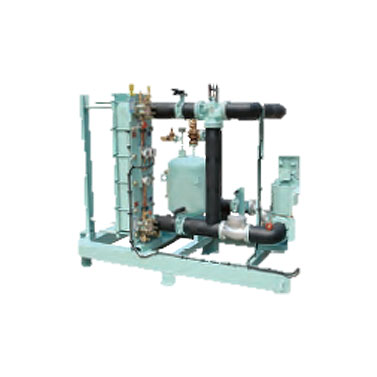

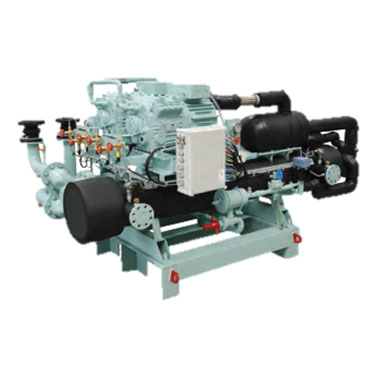

MGO 칠러 유닛

하이에어코리아의 MGO 칠러 유닛은 유럽연합(EU DIRECTIVE 2005/33/EC) 및 미국 켈리포니아 대기자원위원회(CARB)의 연료유에 함유된 황(Sulfur)규제에 부응하기 위하여 사용하는 저유황 연료유를 적합한 상태로 유지시키기 위해 사용하는 장비 입니다.

저유황 연료유 사용에 적합한 상태인 온도 유지를 위해 MGO 칠러 유닛을 사용함으로써 저유황 연료유의 온도 및 점도를 적합한 상태를 유지시킵니다. 또한 핫 가스 바이패스 회로를 적용하여 저부하 상황에서도 운전이 가능 합니다.

직접냉각방식과 간접냉각방식 모두 적용이 가능하며 다년간 축적된 냉동기 제작 기술을 활용한 하이에어코리아의 MGO 칠러 유닛은 고객의 요구사항을 충분히 만족시킬 것입니다.

  • 특징

    관련법규

    Regulations Date Area Limit sulphur
    IMO MARPOL Annex VI 2008 01-Jul-2010 Baltic SECA & North sea 1.0 %
    01 Jan-2015 0.1 %
    EU Directive 2005/33/EC 01-Jan-2010 All EU ports & inland waterways 0.1 %
    California Air Resources Board(CARB) 01-July-2009 The coast in 24-mile from California MDO : 0.5 %
    MGO : 1.5 %
    01-Jan-2012 0.1 %

    선박용 유류의 종류 및 특성(ISO 8217:2010)

    Parameter Unit Limit DMX DMA DMB DMZ
    Density at 15 ℃ kg/m3 max. - 890 890 900
    Viscosity at 40 ℃ m2/s2 min. 1.4 2.0 2.0 3.0
    Viscosity at 40 ℃ m2/s2 max. 5.5 6.0 11.0 14.0
    Flash point min. 43 60 60 60
    Sulfur % max. 1.0 1.5 2.0 1.5

    엔진으로 유입되기 전의 점도 한계

    연료 펌프 플런저와 디젤 오일 사이에 안전한 막을 형성하기 위해서는 오일의 점도가 엔진에 들어 가기 전에 2~3 cst가 되어야 합니다.

    섭씨 40도에서의 점도 2 cst를 유지하기 위한 온도 3 cst를 유지하기 위한 온도
    DMX 1.4 cst 17.4 ℃ -3.0 ℃
    DMA 2.0 cst - 18.0 ℃

    일반사항

    • 30 에서 200 kW까지 광범위한 냉각 용량
    • 해상용에 적합한 맞춤 설계

    구조

    • 최고 신뢰성을 위한 고품질의 부품
    • 청수용 쉘 앤드 튜브 응축기
    • 냉매용 필터 및 흡습제
    • 제한적인 공간 배치를 위한 간결한 디자인
    • R-407C 냉매 사용
    • PLC 적용
    • 저부하 운전을 위한 핫가스 바이패스
    • 간접팽창 방식의 증발기

    유지보수

    • 간편하고 쉬운 정비

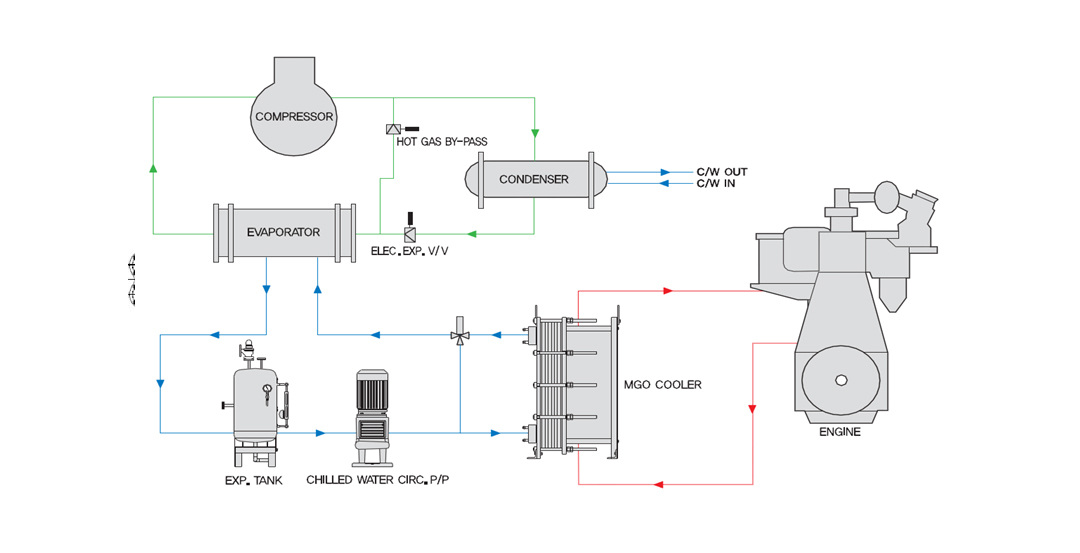

    배관 계통도

  • 옵션
    • 해수용 쉘 앤드 튜브 응축기
    • 직접 냉각 방식
    • 개방형 냉매 압축기
    • 다른 냉매 사용 가능
  • 용량

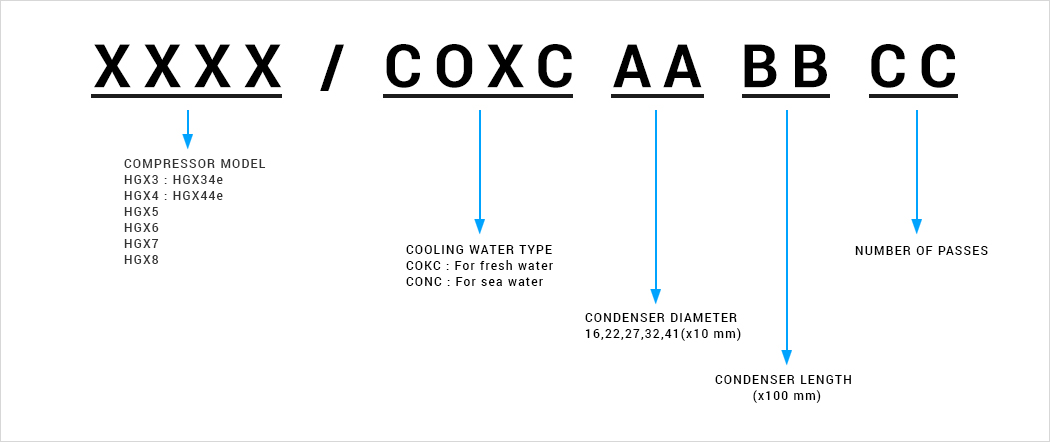

    STANDARD TYPE CHILLED WATER UNIT FOR MGO
    • REFRIGERANT : R-407C, POWER : 440Vac/3Ph/60Hz, EVAPORATIVE TEMP. : 7.5 ℃
    • COOLING WATER : 36 ℃, SUPERHEAT : 10 K
    HGX4-465
    COKC 161502
    HGX6-1240
    COKC 211902
    HGX7-1860
    COKC 271902
    HGX8-2470
    COKC 272702
    COOLING CAPACITY kW 50.0 100 150 220
    COMPRESSOR MODEL - HGX4-465 HGX6-1240 HGX7-1860 HGX8-2470
    POWER kW 17.1 47.0 53.3 91.3
    REVOLUTION rpm 1,740 1,740 1,740 1,740
    CONDENSER MODEL - COKC 161502 COKC 211902 COKC 271902 COKC 272702
    COND.TEMP. 42.3 43.2 44.0 44.6
    WATER FLOW ㎥/h 18.0 39.0 39.0 59.0
    EVAPORATOR MODEL - EIKH 161950 EIKH 211944 EIKH 271926 EIKH 272738
    MGO IN/OUT TEMP. 45/27 45/27 45/27 45/27
    MGO FLOW ㎥/h 6.0 13.7 19.2 29.0

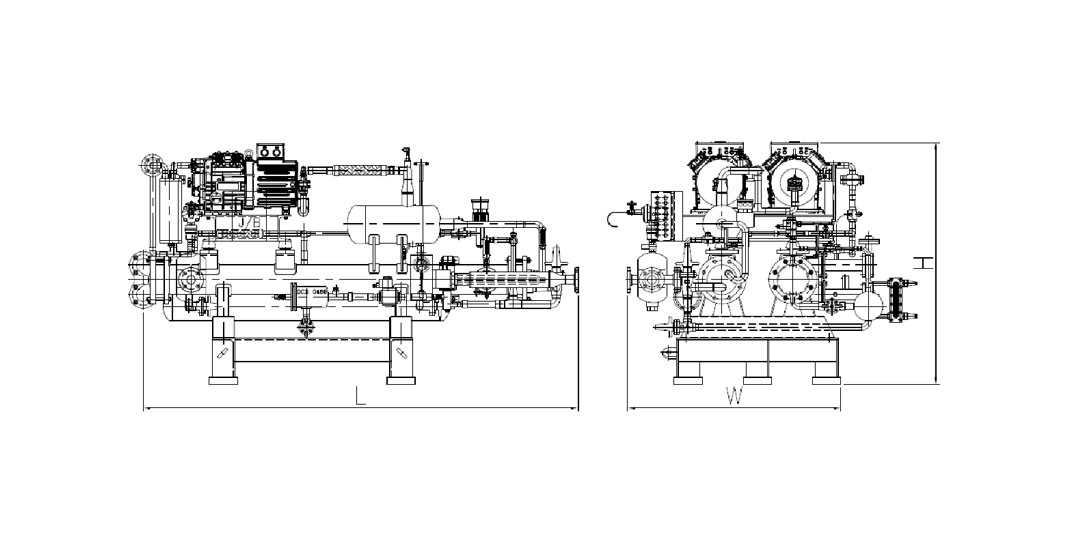

    DIMENSION LENGTH
    (mm)
    2,400 2,600 2,900 3,600
    WIDTH
    (mm)
    1,900 2,350 3,000 2,550
    HEIGHT
    (mm)
    1,700 1,750 1,900 1,900
    PRODUCT WEIGHT(Dry) kg 1,900 2,700 2,900 3,500
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    3 MERCHANT_CHILLED WATER UNIT FOR MGO DOWNLOAD
    2 Sample drawing DOWNLOAD
    1 CHILLED WATER UNIT FOR MGO catalogues DOWNLOAD
