방화댐퍼

하이에어코리아의 선박 및 해양설비용 A등급의 방화댐퍼는 유럽연합의 해상장비규정 2014/90/EU 와 국제해사기구 결의서의 요구에 따라 인증을 받은 제품입니다. 본 방화댐퍼는 폭발성 대기에 적용할 수 있도록 유럽연합의 방폭장비 규정 2014/34/EU 적용도 가능합니다.

하이에어코리아의 H등급 방화댐퍼는 국제해사기구의 2010년 방화규정 3장 및 ISO 834-3에서 규정된 탄화수소의 시간/온도 곡선에 따라 인증을 받은 제품입니다.

A등급 및 H등급의 방화댐버는 모두-40~+60 ℃ 온도에서 사용할 수 있으나 부속품에 따라 변경될 수 있습니다. 방화댐퍼의 보호카바에서 개폐 상태를 확인할 수 있습니다. 방화댐퍼 작동의 최대 덕트 압력은 5,000 Pa입니다.

방화댐퍼를 근처에서 닫을 수 있는 스위치 또는 밸브도 공급 가능합니다.

  • 특징

    A등급 방화댐퍼

    • 본 방화댐퍼는 직사각형 덕트와 원형 덕트 모두 적용이 가능합니다. 본 방화댐퍼에는 화재 및 가스가 덕트를 통해 확산되는 것을 방지하기 위해 방화댐퍼가 즉시 닫힐 수 있도록 파열성 벌브가 설치되어 있습니다. 표준 파열성 벌브는 약 온도 68°C의 온도에서 깨지도록 되어 있으며, 요청에 따라 93°C 또는 141°C 도 가능합니다.
    • 방화댐퍼는 opposed blade를 장착하고 있으며, 이는 공기 시스템의 압력 손실 및 소음을 최소화하도록 설계되었습니다.
    • 방화댐퍼에는 기계식 위치 감지 스위치 또는 근접 센서가 부착되고 전기식 또는 공압식 액츄에이터가 적용될 수 있습니다. 본 개폐 감지 장치를 통하여 모니터링과 컨트롤 시스템에서 원격으로 댐퍼의 개폐 상태를 알 수 있습니다.
    • 단일 유형의 최대 크기는 1,200 mm(W) X 1,400 mm(H)입니다. 공압식 액츄에이터가 설치된 방화댐퍼는 멀리언 구조로 제작이 가능하며 멀리언 구조의 방화댐퍼의 최대 크기는 2,500 mm(W) X 2,100 mm(H) 입니다.

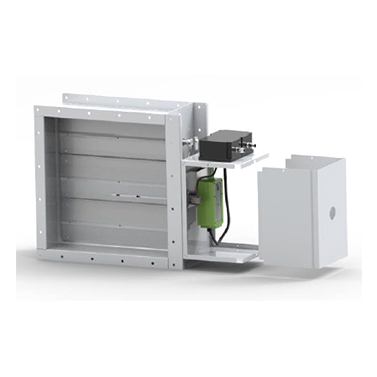

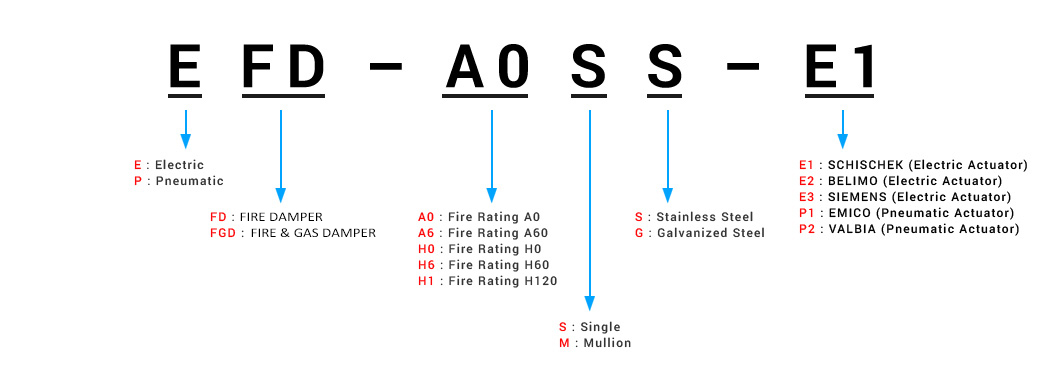

    전기식 방화댐퍼 (EFD / EFGD)
    • 전기식 액츄에이터가 부착된 방화댐퍼의 전원은 직류 또는 교류 24~230V입니다.
      전원이 차단되면 방화댐퍼는 닫힙니다.

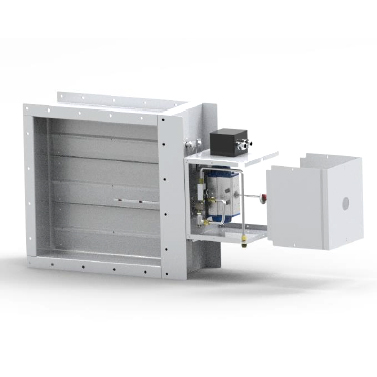

    공압식 방화댐퍼(PFD / PFGD)
    • 공압식 액츄에이터가 부착된 방화댐퍼는 5~8 기압의 청정하고 건조한 계장용 압축공기를 공급해야 합니다.
      공기가 차단되거나 압력이 너무 낮으면 방화댐퍼는 닫힙니다.

    공압식 H등급 방화댐퍼 (PFD / PFGD)

    • 단일 유형의 최대 크기는 1,200 mm(W) X 1,200 mm(H)입니다. 표준 파열성 벌브는 약 68°C 또는 93°C 입니다.
      H등급 방화댐퍼는 공압식 액츄에이터만 적용 가능합니다.
    • 공압식 액츄에이터가 부착된 H등급 방화댐퍼는 5~8기압의 청정하고 건조한 계장용 압축공기를 공급해야 합니다.
      공기가 차단되거나 압력이 너무 낮으면 방화댐퍼는 닫힙니다.

    공기 누설 등급

    • 스프링 타입 측면부 씰이 아래에 주어진 EN1751 기준의 누설 등급 만족을 위해 제공됩니다.
    Damper sectional area Casing leakage Blade leakage
    ≥0.16㎡ Class B Class 3
    <0.16㎡ Class B Class 2

    SOLAS에 따른 케이싱의 두께

    Dimensions (mm) Thickness (mm)
    W or H ≤ 300 3
    300<W or H<760 4
    W or H ≥760 5
    • 방화댐퍼 케이싱의 표준 두께는 3 mm 입니다. 요청 시 케이싱 두께 4~10 mm 도 가능합니다.

    인증 현황

    Classification Class Type Casing material
    BV A-0 EC Type Examination Certificate A-Class : Carbon steel or
    Stainless steel
    H-Class : Stainless steel
    A-60
    H-0 Type Approval Certificate
    H-60
    H-120
    DNV GL A-0
    A-60
    H-0
    H-60
    H-120
    ABS or LR or KR A-0
    A-60
    ATEX
    (DNV GL Nemko Presafe AS)
    A-0 EC Type Examination Certificate
    A-60

    표준 구조

    Part Material Thickness Finishing
    Casing Carbon steel 3 ~ 10 mm Painted / Galvanized
    Stainless steel 3 ~ 10 mm Passivation
    Blades Galvanized steel 1.6 mm x 2 (Double skin) -
    Stainless steel 1.5 mm x 2 (Double skin) Passivation
    Shafts Carbon steel Φ19 Galvanized
    Stainless steel Φ19 Passivation
    Linkage Carbon steel 3 ~ 8 mm Painted / Galvanized
    Stainless steel 3 ~ 8 mm Passivation
    Linkage bar Carbon steel 3 ~ 8 mm Painted / Galvanized
    Stainless steel 3 ~ 8 mm Passivation
    Side seal Stainless steel 0.25 mm -
    Bearings (Bush type) Stainless steel or Brass - -

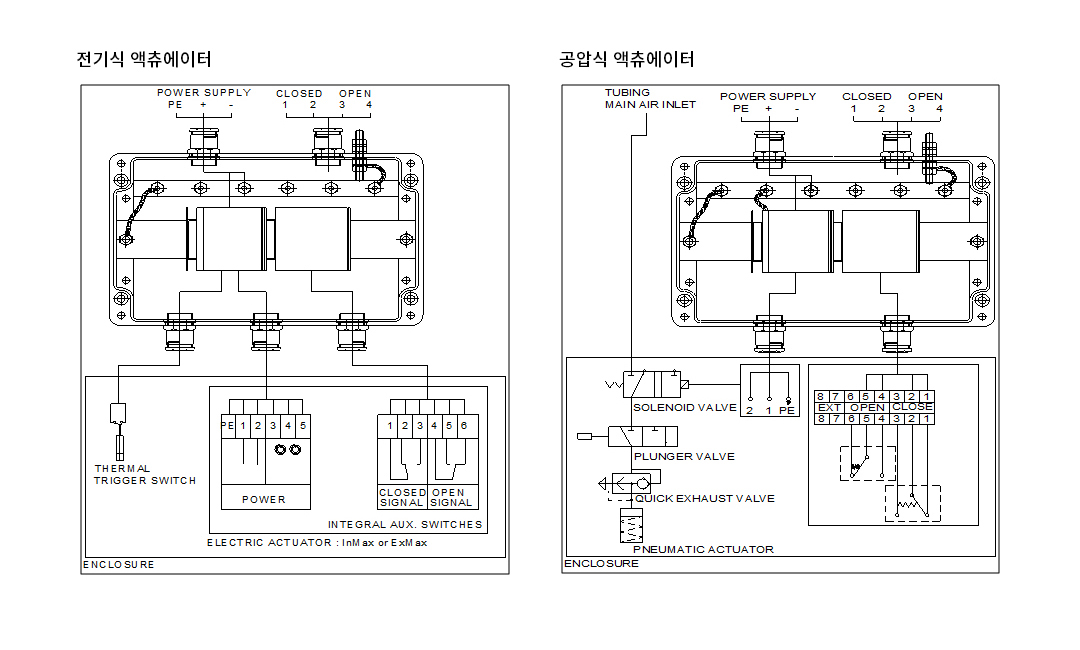

    전기 계통도

  • 옵션
    • 전기식 댐퍼 개폐 스위치
    • 공압식 댐퍼 개폐용 밸브판
    • 비상용 압축공기통
    • ATEX 인증서
    • 보호용 카바 수정
    • 공기 누설 입회 시험
  • 용량

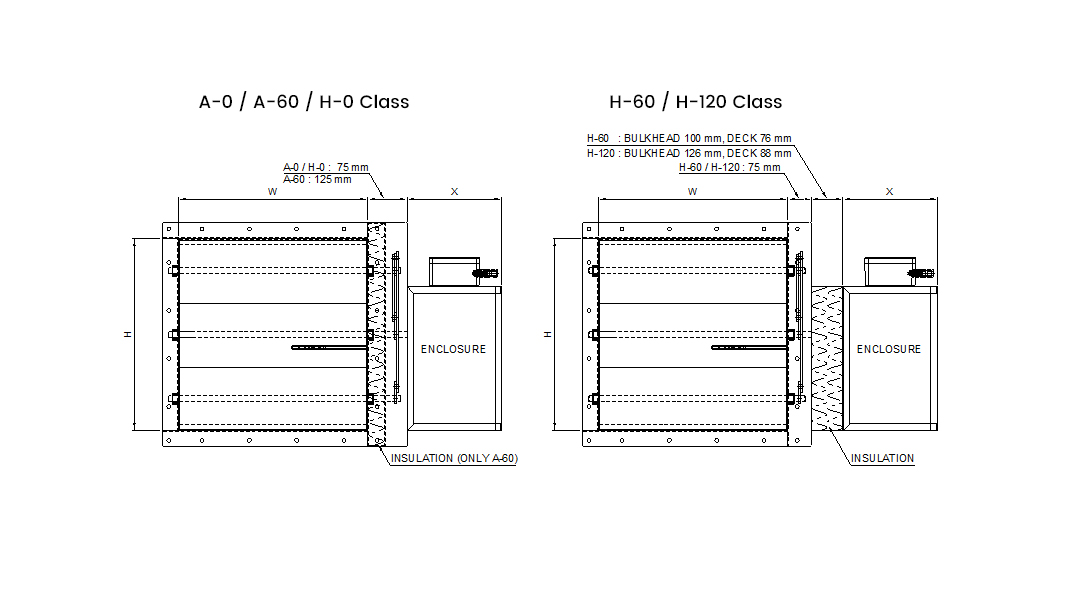

    일반 배치도

    NOTES
    • 1. Standard flange drilling is in accordance with ISO 15138:2007 ANNEX E
    • 2. Circular type coaming is allowed only for A-Class fire & gas dampers with diameter not bigger than 400 mm.
    • 3. Enclosure size "X" (If required)
    TYPE "X"
    PNEUMATIC Min. 225 ㎜ / Max. 420 ㎜
    ELECTRIC Min. 180 ㎜ / Max. 300 ㎜

    방화댐퍼 무게표

    Weight (kg, Without actuator) for A-0 Class
    Height
    (H, mm)
    Width (W, mm)
    100 200 300 400 500 600 700 800 900 1000 1100 1200
    100 8 10 12 16 18 21 23 25 28 30 37 40
    200 10 13 16 19 22 25 28 30 33 36 43 46
    300 13 16 19 23 26 29 32 35 38 42 49 53
    400 17 21 24 27 31 34 38 41 45 48 56 60
    500 20 23 27 31 35 39 42 46 50 54 62 66
    600 23 27 31 36 40 44 48 52 56 60 69 74
    700 26 30 35 39 44 48 53 57 61 66 75 80
    800 29 34 39 44 49 53 58 63 68 72 83 88
    900 32 37 42 47 52 58 63 68 73 78 89 94
    1000 36 41 46 52 57 63 68 74 79 85 96 101
    1100 41 47 53 59 65 71 77 84 90 96 102 108
    1200 44 50 57 63 69 76 82 89 95 101 108 114
    1300 47 53 61 67 73 81 87 94 100 106 114 120
    1400 50 56 65 71 77 86 92 99 105 111 120 126
    • Weights above are with casing thickness of 3 mm.
    • For A-60 Class, insulation weight shall be added to the above figures.
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 Installation, Operation and Maintenance Manuals_Electric DOWNLOAD
    1 Installation, Operation and Maintenance Manuals_Pneumatic DOWNLOAD
