축류형 송풍기

하이에어코리아의 축류형 송풍기는 견고하고 높은 효율을 위해 특별히 설계 되었습니다. 다양한 모델과 용량으로 용도에 적합한 제품을 선택할 수 있습니다.

모든 제품은 크기, 효율성, 신뢰성 및 유지보수성을 고려하여 제작되었습니다. 당사의 축류형 송풍기는 국제 규격의 가장 까다로운 요구 사항을 만족 할 수 있는 비용 대비 효율적인 장치입니다.

하이에어코리아의 축류형 송풍기는 다양한 해상 조건에서 작동하도록 특별히 제작되었습니다. 축류형 송풍기를 사용함으로써 외부 공기를 기계적으로 공급하고 실내 공기를 기계적으로 배출하여 원하는 실내 조건을 유지할 수 있습니다.

  • 특징

    일반

    • 하이에어코리아의 축류형 송풍기 임펠러는 다양한 부품의 조합으로 제조됩니다.
    • 최상의 성능, 팬 효율성 및 소음 수준을 위해 임펠러 날개 각도을 조절할 수 있습니다.
    • 임펠러의 허브 쉘 및 날개는 알루미늄 합금으로 제조됩니다.

    AWA/HWA

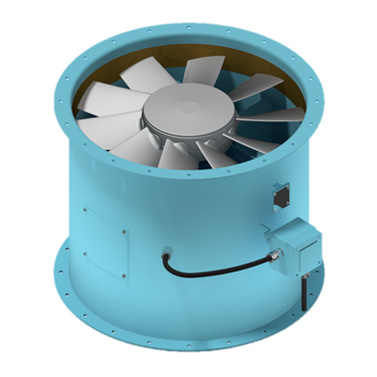

    • AWA / HWA(고정식 축류형 송풍기) 는 덕트 사이에 설치할 수 있으며 효율을 고려하여 가이드 베인이 설치된 견고한 구조의 팬입니다.
    • 임펠러 직경이 300 ~ 2,000 mm 이고 허브 직경이 150 ~ 800 mm 인 16 가지 크기로 구성됩니다.
    • HWA 외형은 AWA 와 동일하나 임펠러의 형상이 다르며 제작이 좀 더 정밀하게 이루어집니다.

    AKA/HKA

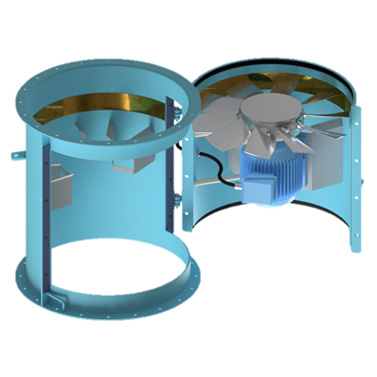

    • AKA / HKA(도어 개폐형 축류 송풍기) 는 덕트 사이에 설치할 수 있으며 효율을 고려하여 가이드 베인이 설치되어 있으며, 모터 및 임펠러의 유지 및 보수를 쉽게하기 위해 특별히 설계된 견고한 구조의 팬입니다.
    • 임펠러 직경이 500 ~ 2,000 mm 이고 허브 직경이 280 ~ 800 mm 인 13 가지 크기로 구성됩니다.
    • HKA 외형은 AKA 와 동일하나 임펠러의 형상이 다르며 제작이 좀 더 정밀하게 이루어집니다.

    AWAC

    • AWAC(벨마우스형 고정식 축류형 송풍기) 는 로선의 선박 화물창에 적용하기 위해 송풍기 상부에 벨마우스를 부착하고 가이드 베인을 설치하여 효율을 증가시킨 견고한 구조의 팬입니다.
    • 임펠러 직경이 1,000 ~ 1,200 mm 이고 허브 직경이 410 ~ 560 mm 인 3 가지 크기로 구성됩니다.
  • 옵션
    • 방진 마운트
    • 보호 스크린이 있는 콘
    • 플럭시블 연결 닥트
    • 닥트 연결부
    • 카운터 플랜지
    • 보호 스크린이 있는 카운터 플랜지
    • 소음기
    • 버섯형 통풍기
    • 닫힘 담퍼
    • 스파크 방지 트랙
    • 방폭 설계
  • 용량

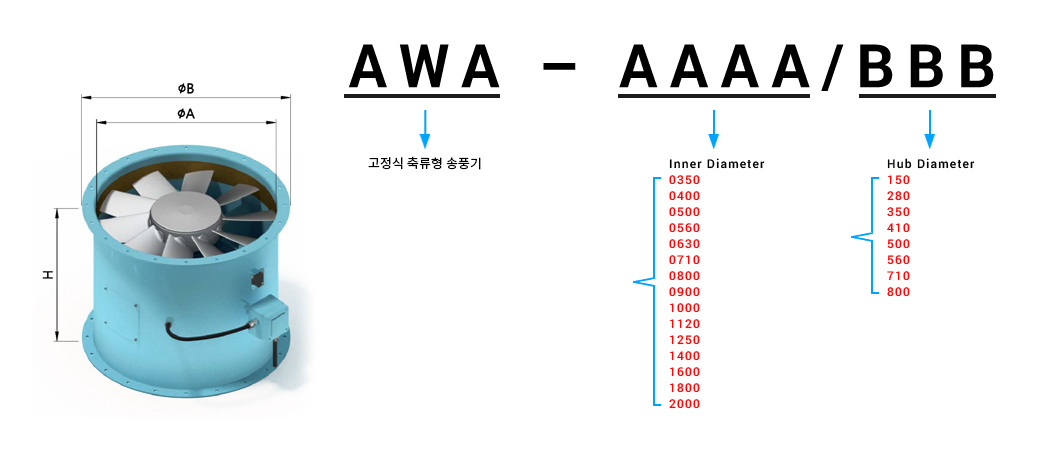

    AWA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    AWA-0300 305 424 400
    AWA-0350 360 460 520
    AWA-0400 400 498 520
    AWA-0500 500 622 620
    AWA-0560 560 682 620
    AWA-0630 630 752 620
    AWA-0710 710 832 710
    830
    AWA-0800 800 922 830
    930
    AWA-0900 900 1,022 930
    AWA-1000 1,000 1,152 900
    1,120
    AWA-1120 1,120 1,272 900
    1,120
    AWA-1250 1,250 1,402 1,120
    AWA-1400 1,400 1,552 1,120
    AWA-1600 1,600 1,752 1,230
    1,500

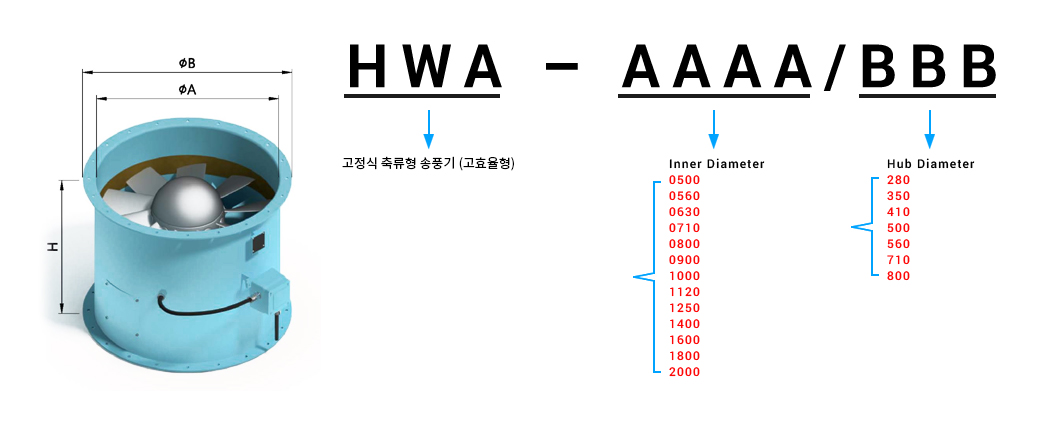

    HWA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    HWA-0500 500 622 710
    HWA-0560 560 682 710
    HWA-0630 630 752 830
    HWA-0710 710 832 830
    HWA-0800 800 922 930
    HWA-0900 900 1,022 930
    HWA-1000 1,000 1,152 900
    HWA-1120 1,120 1,272 900
    HWA-1250 1,250 1,402 1,120
    HWA-1400 1,400 1,552 1,120
    HWA-1600 1,600 1,752 1,230

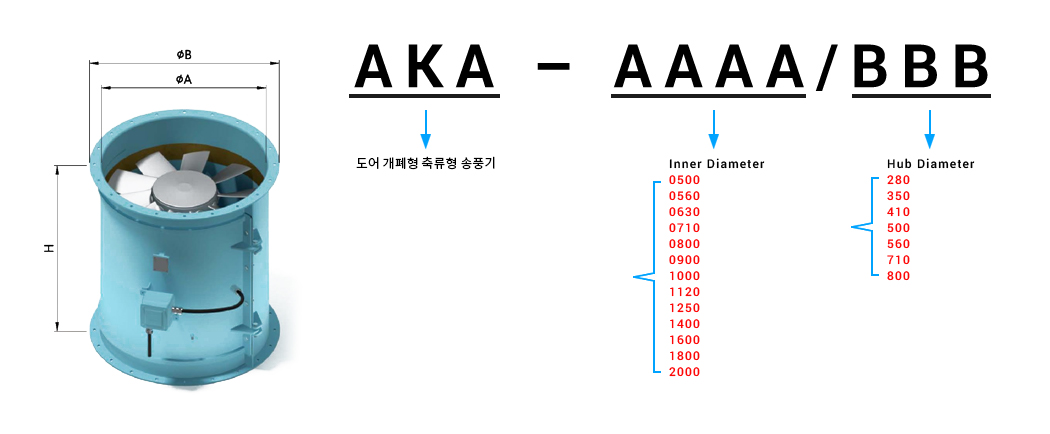

    AKA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    AKA-0400 400 498 710
    AKA-0500 500 622 710
    830
    AKA-0560 560 682 830
    AKA-0630 630 752 830
    AKA-0710 710 832 930
    1,150
    AKA-0800 800 922 930
    1,150
    AKA-0900 900 1,022 1,150
    1,230
    AKA-1000 1,000 1,152 1,230
    1,500
    AKA-1120 1,120 1,272 1,230
    1,500
    AKA-1250 1,250 1,402 1,230
    1,500
    AKA-1400 1,400 1,552 1,500
    AKA-1600 1,600 1,752 1,700

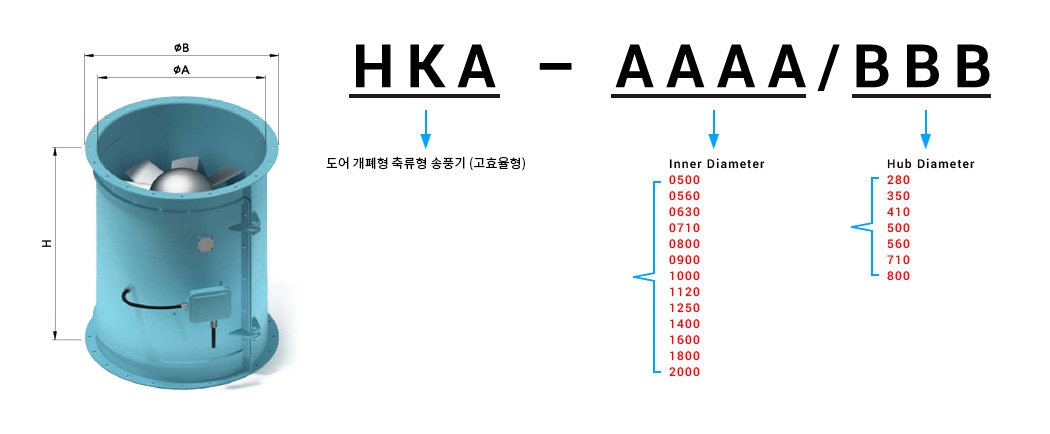

    HKA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    HKA-0500 500 622 830
    HKA-0560 560 682 1,150
    HKA-0630 630 752 1,150
    HKA-0710 710 832 1,150
    HKA-0800 800 922 1,150
    HKA-0900 900 1,022 1,500
    HKA-1000 1,000 1,152 1,500
    HKA-1120 1,120 1,272 1,230
    HKA-1250 1,250 1,402 1,500
    HKA-1400 1,400 1,152 1,500
    HKA-1600 1,600 1,752 1,700

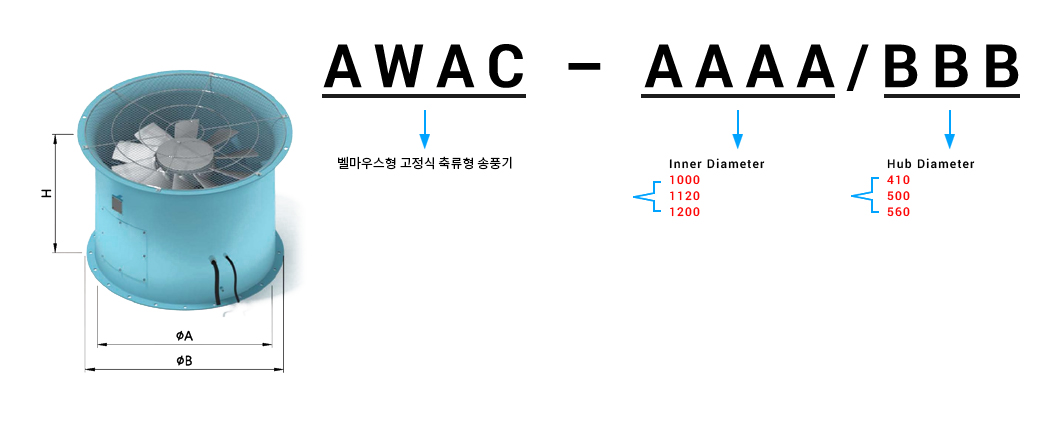

    AWAC

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    AWAC-1000 1,000 1,152 1,000
    AWAC-1120 1,120 1,272 1,000
    AWAC-1200 1,200 1,336 1,000
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_VENTILATION_AXIAL FLOW FAN DOWNLOAD
    1 Sample drawing DOWNLOAD
