팬코일 유닛

신뢰성이 검증된 하이에어코리아 팬코일 유닛으로 해상용 공조시스템을 완벽하게 구성할 수 있습니다.

하이에어코리아는 높은 수준의 냉방 장치의 필요성에 따라서 다양한 타입의 맞춤형 팬코일 유닛을 개발 하였습니다.

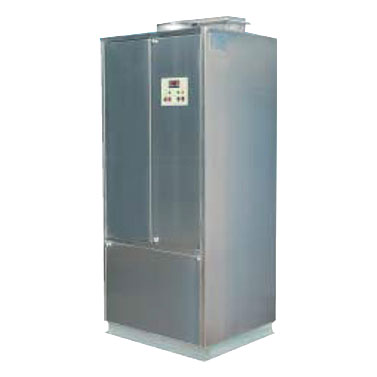

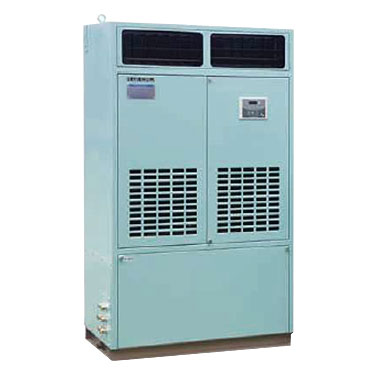

하이에어코리아 팬코일 유닛은 크기가 작은 케이싱에 필터, 팬, 냉방과 난방 코일로 구성됩니다.

저 소음, 고 성능의 하이에어코리아 팬코일 유닛을 하이에어코리아의 다른 제품과 함께 사용함으로써 고객의 환경에 적합한 최상의 공조 시스템을 완성할 수 있습니다.

  • 특징

    일반사항

    • 3 USRT부터 20 USRT까지 다양한 용량별 제품
    • 해상용에 적합한 맟춤 설계

    구조

    • 협소한 선박에 적합하게 설계된 간결하고 컴팩트한 제품
    • 탄소강(SS275) 소재의 싱글스킨 구조
    • 폴리우레탄폼 보온재
    • 최고의 신뢰성을 위한 고품질 부품 사용
      • 저소음과 저 진동의 전동기 직결형 원심형 팬
      • 세척 가능한 필터 적용
      • 동관/알루미늄 핀 재질의 증발기 코일
    • 냉각 매체 : HFC 냉매(R-404A, R-407C, R-134a), 냉각수
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
    • 제어반 : 온도 표시창, 시동/정지 버튼 및 운전표시등이 전면부에 설치
    • 모든 조립이 공장에서 완료되어 엄격한 품질 기준에 의한 테스트 진행

    유지보수

    • 간편한 설치와 유지보수
  • 옵션
    • 스테인레스 스틸(SS304 또는 SS316L) 케이싱 및 도장
    • 암면 보온재
    • 공기 입/출구의 카운터후렌지 및 플렉시블닥트
    • 공기 입/출구의 댐퍼
    • 전기 히터 / 스팀 히터
    • 동관/동핀 재질의 증발기 코일
    • 냉수용의 경우 투웨이 또는 쓰리웨이 컨트롤 밸브
    • 다른 냉매 사용 가능
  • 용량

    CAPACITY & DIMENSIONS(STANDARD)

    (Design basis : Air inlet 27 ℃ RH 50 %, Air outlet 15 ℃ RH 90 %)_R-407C

    MODEL CAPACITY AIR FLOW
    RATE
    Ext. STATIC PRESSURE POWER
    INPUT
    DIMENSION
    (mm)
    MIN.SERVICE SPACE
    (mm)
    (kW) (㎥/h) (Pa) (kW) WIDTH HEIGHT DEPTH FRONT RIGHT LEFT REAR
    GRILLE INLET / GRILLE OUTLET
    HIF-03G** 10.5 1,800 N/A 0.25 1,000 1,750 600 1,000 500 300 300
    HIF-05G** 17.4 2,400 N/A 0.25 1,000 1,750 600 1,000 500 300 300
    HIF-08G** 25.6 3,360 N/A 0.35 1,200 1,930 700 1,000 500 300 300
    HIF-10G** 34.9 5,100 N/A 0.50 1,400 2,100 750 1,000 500 300 300
    HIF-15G** 52.3 7,200 N/A 0.70 1,600 2,100 900 1,000 500 300 300
    HIF-20G** 69.7 9,600 N/A 2.2 1,700 2,430 900 1,000 500 300 300
    DUCT INLET / DUCT OUTLET
    HIF-03D** 10.5 1,800 350 0.55 1,000 1,520 600 1,000 500 300 300
    HIF-05D** 17.4 2,400 350 0.55 1,000 1,520 650 1,000 500 300 300
    HIF-08D** 25.6 3,360 350 1.5 1,200 1,800 700 1,000 500 300 300
    HIF-10D** 34.9 5,100 350 2.2 1,400 2,250 750 1,000 500 300 300
    HIF-15D** 52.3 7,200 350 4.4 1,600 2,300 900 1,000 500 300 300
    HIF-20D** 69.7 9,600 350 4.4 1,700 2,350 900 1,000 500 300 300
    GRILLE INLET / DUCT OUTLET
    HIF-03M** 10.5 1,800 350 0.55 1,000 1,520 600 1,000 500 300 300
    HIF-05M** 17.4 2,400 350 0.55 1,000 1,520 650 1,000 500 300 300
    HIF-08M** 25.6 3,360 350 1.5 1,200 1,800 700 1,000 500 300 300
    HIF-10M** 34.9 5,100 350 2.2 1,400 2,150 750 1,000 500 300 300
    HIF-15M** 52.3 7,200 350 4.4 1,600 2,200 900 1,000 500 300 300
    HIF-20M** 69.7 9,600 350 4.4 1,700 2,350 900 1,000 500 300 300
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_FAN COIL UNIT DOWNLOAD
    1 Sample drawing DOWNLOAD
