상선

COOLING

칠러 유닛

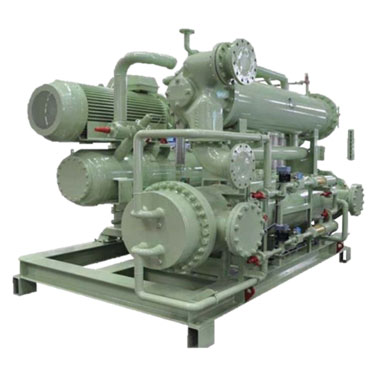

냉수를 브라인으로 사용하는 칠러 유닛은 선박에 사용되는 가장 일반적인 공기조화용 냉동기입니다. 선박의 경우 칠러는 많은 양의 공간을 효율적으로 냉각시키고 요구에 부합되도록 성능을 발휘하지만 발열량이 많은 기계 장비실에는 사용을 권장하지 않습니다.

고도의 숙련 된 공기조화 제조업체인 하이에어코리아는 광범위한 칠러 제품군을 통해 이러한 요구에 부응합니다.

각 하이에어코리아 칠러 유닛은 다음과 같은 타입으로 구성됩니다.

  • 건식 판형 칠러
  • 건식 쉘 앤 튜브형 칠러
  • 만액식 쉘 앤 튜브형 칠러

댄포스 터보코 압축기가 설치된 윤활유가 필요없는 인버터 원심 칠러 유닛은 크기가 작아서 설치 공간이 협소할 경우에 유리합니다.

신뢰할 수 있는 기술 솔루션 제공 업체인 하이에어코리아는 순환 펌프, 팽창 탱크, 도싱 탱크, 쓰리 웨이 밸브, 밸런싱 밸브, 냉매 검출 장치, 냉매 회수 장치 및 팬코일 유닛 또는 공기조화장치의 냉각 코일로 냉각수를 순환시키기위한 배관 부속 장치를 포함한 칠러 시스템의 전체 설계를 제공합니다.

  • 특징

    일반사항

    • 쉘 앤 튜브형 열교환기 타입의 냉각 용량은 150~1,200 kW이며, 판형 열교환기 타입의 경우는 최대 480 kW입니다.
    • 무 윤활유 인버터 원심 칠러의 냉각 용량은 최대 3,870 kW입니다.
    • 해상용에 적합한 맞춤 설계

    구조

    • 최고 신뢰성을 위한 고품질의 부품
    • 청수용 쉘 앤 튜브 응축기
    • 냉매용 필터 및 흡습제
    • 제한적인 공간 배치를 위한 간결한 디자인
    • 선급 규정을 준수할 수 있는 환경 친화적인 설계
    • 고성능 전열관 사용으로 열교환기 성능 향상
    • PLC 컨트롤 판넬, 압력 스위치와 트랜스미터를 포함한 계기판
    • 무 윤활유 인버터 원심 칠러는 윤활유 관리 불필요
    • 냉매 및 윤활유의 초기 충진

    유지보수 및 품질관리

    • 간편한 설치 및 유지 보수
    • 출하 전 모든 장비의 압력 및 누수 테스트 수행
    • 냉동 능력 테스트
  • 옵션
    • 드라이어 바이 패스 라인
    • 냉매 배관 및 수배관 용 진동 감쇄기와 플렉시블 커넥터
    • 저부하 운전을 위한 핫가스 바이패스

    액세서리 및 제어 장치

    • 순환 펌프
    • 팽창 탱크
    • 도싱 탱크
    • 쓰리 웨이 컨트롤 밸브
    • 밸런싱 밸브
    • 냉매 누설 감지 장치
    • 냉매 회수 장치
  • 용량
    STANDARD SPECIFICATION FOR SCREW CHILLER – Brazed Plate Type Evaporator

    REFRIGERANT : R-407C, POWER : 460Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 12 ℃ / 6 ℃, INLET COOLING WATER : 36 ℃, SUPERHEAT : 6 K, SUBCOOLING 1 K BASE, 10 % glycol

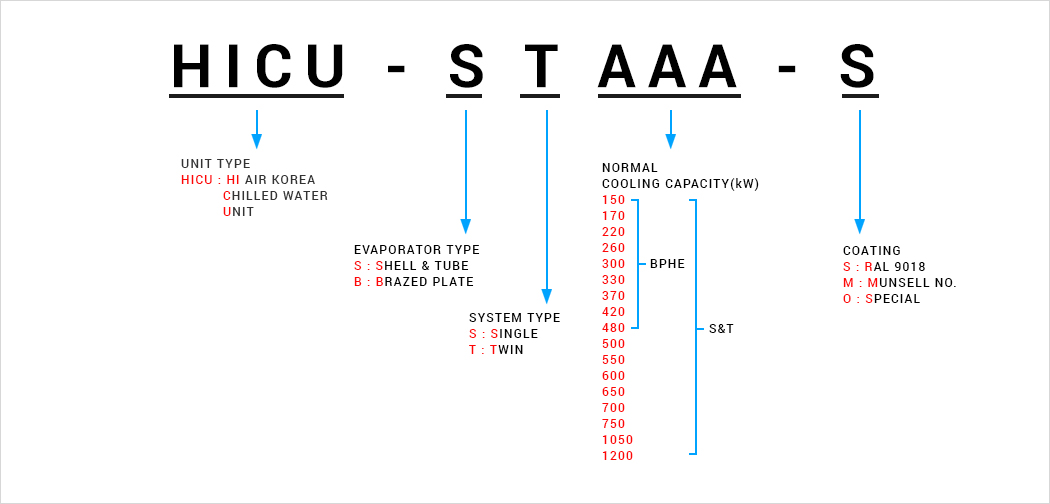

    MODEL HICU-BS150-S HICU-BS170-S HICU-BS220-S HICU-BS260-S HICU-BS300-S
    COOLING CAPACITY USRT 42 49 65 76 85
    kW 148 172 229 268 298
    EFFICIENCY COP 2.84 2.84 2.95 2.98 2.83
    COMPRESSOR
    (DEW POINT BASE)    		 MODEL(BITZER) - CHS6563
    -60Y-40P    		 CSH7553
    -70Y-40P    		 CSH7573
    -90Y-40P    		 CSH7583
    -100Y-40P    		 CSH7593
    -110Y-40P
    MAX. OPERATING CURRENT amp 108 128 162 170 180
    STARTING CURRENT amp 269  D / 508 DD*  290 D / 485 DD 423 D / 686 DD 479 D / 790 DD 516 D / 887 DD
    MAX. POWER INPUT kW 78 94 116 123 135
    CONDENSER
    (BUBBLE POINT BASE)    		 MODEL - COKT 211502 COKT 211902 COKT 271502 COKT 271902 COKT 271902
    CONDENSING TEMPERATURE ℃ 44 44 43 43 44
    CAPACITY kW 196 228 301 351 396
    WATER FLOW ㎥/h 44 44 73 73 73
    EVAPORATOR
    (DEW POINT BASE)    		 MODEL
    (ALFA LAVAL)    		 - AC220EQ-92L-F AC220EQ-108L-F AC500EQ-72H-F AC500EQ-86H-F AC500EQ-100H-F
    EVAPORATING TEMPERATURE ℃ 2.0 2.0 2.0 2.0 2.0
    WATER FLOW ㎥/h 22 25 32 38 44
    PRODUCT WEIGHT(Dry) kg 1,310 1,550 1,750 1,770 1,880

    * D/DD : Part winding start

    STANDARD SPECIFICATION FOR SCREW CHILLER – Brazed Plate Type Evaporator

    REFRIGERANT : R-407C, POWER : 460Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 12 ℃ / 6 ℃, INLET COOLING WATER : 36 ℃, SUPERHEAT : 6 K, SUBCOOLING 1 K BASE, 10 % glycol

    MODEL HICU-BS330-S HICU-BS370-S HICU-BS420-S HICU-BS480-S
    COOLING CAPACITY USRT 94 106 119 138
    kW 330 374 419 486
    EFFICIENCY COP 3.00 2.90 2.91 3.00
    COMPRESSOR
    (DEW POINT BASE)    		 MODEL(BITZER) - CSH8563
    -125Y-40P    		 CSH8573
    -140Y-40P    		 CSH8583
    -160Y-40P    		 CSH9553
    -180Y-40D
    MAX. OPERATING CURRENT amp 216 246 260 330
    STARTING CURRENT amp 612 D / 943 DD*  665 D / 1023 DD 729 D / 1114 DD 465 Y / 1442 D**
    MAX. POWER INPUT kW 159 181 193 247
    CONDENSER
    (BUBBLE POINT BASE)    		 MODEL - COKT 321502 COKT 321502 COKT 321902 COKT 411502
    CONDENSING TEMPERATURE ℃ 43 44 44 44
    CAPACITY kW 432 493 553 637
    WATER FLOW ㎥/h 110 110 110 110
    EVAPORATOR
    (DEW POINT BASE)    		 MODEL
    (ALFA LAVAL)    		 - AC500EQ-112H-F AC500EQ-128H-F AC500EQ-150H-F AC500EQ-178H-F
    EVAPORATING TEMPERATURE ℃ 2.0 2.0 2.0 2.0
    WATER FLOW ㎥/h 48 54 62 70
    PRODUCT WEIGHT(Dry) kg 2,410 2,440 2,500 3,130

    * D/DD : Part winding start
    ** Y/D : Y-△

    STANDARD SPECIFICATION FOR SCREW CHILLER – Shell and Tube Type Evaporator

    REFRIGERANT : R-407C, POWER : 460Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 12 ℃ / 6 ℃, INLET COOLING WATER : 36 ℃, SUPERHEAT : 6 K, SUBCOOLING 1 K BASE

    MODEL HICU-SS150-S HICU-SS170-S HICU-SS220-S HICU-SS260-S HICU-SS300-S
    COOLING CAPACITY USRT 44 49 65 75 86
    kW 156 172 227 265 304
    EFFICIENCY COP 2.64 2.58 2.59 2.62 2.73
    COMPRESSOR
    (DEW POINT BASE)    		 MODEL(BITZER) - CSH7553
    -70Y-40P    		 CSH7563
    -80Y-40P    		 CSH7583
    -100Y-40P    		 CSH7593
    -110Y-40P    		 CSH8563
    -125Y-40P
    MAX. OPERATING CURRENT amp 128 144 170 180 216
    STARTING CURRENT amp 290 D / 485 DD*  350 D / 585 DD 479 D / 790 DD 516 D / 887 DD 612 D / 943 DD
    MAX. POWER INPUT kW 94 106 123 135 159
    CONDENSER
    (BUBBLE POINT BASE)    		 MODEL - COKT 211902 COKT 211902 COKT 271502 COKT 271902 COKT 272102
    CONDENSING TEMPERATURE ℃ 43 44 43 43 44
    CAPACITY kW 210 233 309 358 408
    WATER FLOW ㎥/h 44 44 73 73 73
    EVAPORATOR
    (DEW POINT BASE)    		 MODEL - EIKH 273138 EIKH 273138 EIKH 322732 EIKH 323122 EIKH 413126
    EVAPORATING TEMPERATURE ℃ -0.6 -0.9 -1.9 -1.4 0.4
    WATER FLOW ㎥/h 23 26 34 40 45
    PRODUCT WEIGHT(Dry) kg 2,000 2,000 2,150 2,300 2,800

    * D/DD : Part winding start

    STANDARD SPECIFICATION FOR SCREW CHILLER – Shell and Tube Type Evaporator

    REFRIGERANT : R-407C, POWER : 460Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 12 ℃ / 6 ℃, INLET COOLING WATER : 36 ℃, SUPERHEAT : 6 K, SUBCOOLING 1 K BASE

    MODEL HICU-SS330-S HICU-SS370-S HICU-SS420-S HICU-SS450-S
    COOLING CAPACITY USRT 94 106 119 126
    kW 330 371 419 444
    EFFICIENCY COP 2.68 2.59 2.65 2.76
    COMPRESSOR
    (DEW POINT BASE)    		 MODEL(BITZER) - CSH8573
    -140Y-40P    		 CSH8583
    -160Y-40P    		 CSH8593
    -180Y-40D    		 CSH8593
    -180Y-40D
    MAX. OPERATING CURRENT amp 246 260 310 310
    STARTING CURRENT amp 665 D / 1023 DD*  729 D / 1114 DD 394 Y / 1181 D**  394 Y / 1181 D
    MAX. POWER INPUT kW 181 193 225 225
    CONDENSER
    (BUBBLE POINT BASE)    		 MODEL - COKT 321502 COKT 321502 COKT 321902 COKT 321902
    CONDENSING TEMPERATURE ℃ 43 44 44 44
    CAPACITY kW 445 504 566 593
    WATER FLOW ㎥/h 110 110 110 110
    EVAPORATOR
    (DEW POINT BASE)    		 MODEL - EIKH 413110 EIKH 413116 EIKH 413110 EIKH 413126
    EVAPORATING TEMPERATURE ℃ -1.5 -0.8 -2.3 -0.8
    WATER FLOW ㎥/h 49 55 63 66
    PRODUCT WEIGHT(Dry) kg 2,900 3,000 3,100 3,100

    * D/DD : Part winding start
    ** Y/D : Y-△

    STANDARD SPECIFICATION FOR SCREW CHILLER – Brazed Plate Type Evaporator

    REFRIGERANT : R-407C, POWER : 460Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 12 ℃ / 6 ℃, INLET COOLING WATER: 36 ℃, SUPERHEAT : 6 K, SUBCOOLING 1 K BASE, 10 % glycol

    MODEL HICU-SS500-S HICU-SS550-S HICU-SS600-S HICU-SS650-S
    COOLING CAPACITY USRT 140 158 170 189
    kW 494 555 599 664
    EFFICIENCY COP 2.79 2.74 2.98 2.82
    COMPRESSOR
    (DEW POINT BASE)    		 MODEL(BITZER) - CSH9563
    -210Y-40D    		 CSH9573
    -240Y-40D    		 CSH9573
    -240Y-40D    		 CSH9583
    -280Y-40D
    MAX. OPERATING CURRENT amp 370 420 420 450
    STARTING CURRENT amp 586 Y / 1853 D*  650 Y / 2029 D 650 Y / 2029 D 805 Y / 2520 D
    MAX. POWER INPUT kW 297 308 308 338
    CONDENSER
    (BUBBLE POINT BASE)    		 MODEL - COKT 322702 COKT 411502 COKT 411902 COKT 412102
    CONDENSING TEMPERATURE ℃ 43 44 43 44
    CAPACITY kW 659 744 786 883
    WATER FLOW ㎥/h 110 172 172 172
    EVAPORATOR
    (DEW POINT BASE)    		 MODEL - EIKH 413126 EIKH 502712 EIKH 503114 EIKH 503112
    EVAPORATING TEMPERATURE ℃ -1.2 -2.3 -0.8 -1.3
    WATER FLOW ㎥/h 74 83 90 99
    PRODUCT WEIGHT(Dry) kg 3,650 3,850 4,000 4,150

    * Y/D : Y-△

    STANDARD SPECIFICATION FOR SCREW CHILLER – Shell and Tube Type Evaporator

    REFRIGERANT : R-407C, POWER : 460Vac/3ph/60Hz, IN/OUTLET CHILLED WATER : 12 ℃ / 6 ℃, INLET COOLING WATER : 36 ℃, SUPERHEAT : 6 K, SUBCOOLING 1 K BASE

    MODEL HICU-SS700-S HICU-SS750-S HICU-ST1050-S HICU-ST1200-S
    COOLING CAPACITY USRT 200 214 299 341
    kW 705 752 1,040(520x2) 1,200(600x2)
    EFFICIENCY COP 2.98 2.89 3.10 3.07
    COMPRESSOR
    (DEW POINT BASE)    		 MODEL(BITZER) - CSH9583
    -280Y-40D    		 CSH9593
    -300Y-40D    		 CSH9563
    -210Y-40D
    (2sets)    		 CSH9573
    -240Y-40D
    (2sets)
    MAX. OPERATING CURRENT amp 450 450 370 420
    STARTING CURRENT amp 805 Y / 2520  D*  805 Y / 2520 D 586 Y / 1853 D 650 Y / 2029 D
    MAX. POWER INPUT kW 338 338 297 308
    CONDENSER
    (BUBBLE POINT BASE)    		 MODEL - COKT 412102 COKT 412302 COKT 602102 COKT 602102
    CONDENSING TEMPERATURE ℃ 44 44 41 42
    CAPACITY kW 925 993 1,350 1,562
    WATER FLOW ㎥/h 172 172 410 410
    EVAPORATOR
    (DEW POINT BASE)    		 MODEL - EIKH 603112 EIKH 602714 EIKH 603114 EIKH 603812
    EVAPORATING TEMPERATURE ℃ 0.1 -1.4 -1.1 -1.3
    WATER FLOW ㎥/h 105 112 155 179
    PRODUCT WEIGHT(Dry) kg 4,500 4,600 6,500 6,900

    * Y/D : Y-△

    STANDARD SPECIFICATION FOR OIL-FREE INVERTER CENTRIFUGAL CHILLER

    REFRIGERANT : R-134a, POWER : 380-460Vac/3ph/60Hz

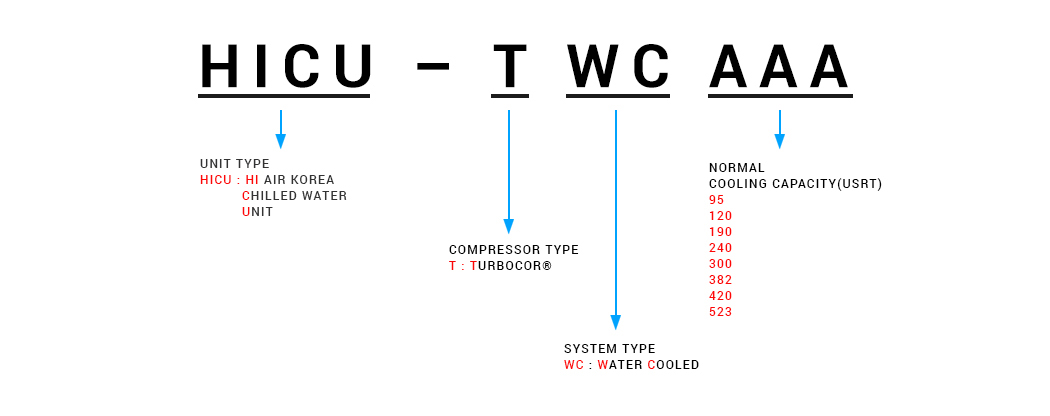

    MODEL(STANDARD) HICU-TWC095 HICU-TWC120 HICU-TWC190 HICU-TWC240
    CAPACITY USRT 95 120 190 240
    kW 334 422 668 844
    POWER CONSUMPTION kW 62 79 119 156
    RUNNING CURRENT
    (60Hz)     		380Vac amp 109 131 210 262
    440Vac 90 108 174 216
    STARTING
    CURRENT
    (60Hz)    		 380Vac amp 2 2 2 2
    440Vac 2 2 2 2
    EFFICIENCY COP 5.5 5.4 5.6 5.4
    NPLV 9.7 9.8 10.1 10.1
    CHILLED WATER TEMPERATURE ℃ 12/7 12/7 12/7 12/7
    WATER FLOW ㎥/h 57 72 115 145
    HEAD LOSS bar 0.29 0.49 0.73 0.17
    COOLING WATER TEMPERATURE ℃ 32/37 32/37 32/37 32/37
    WATER FLOW ㎥/h 69 87 138 173
    HEAD LOSS bar 0.33 0.49 0.78 0.18
    WEIGHT(PANEL INTEGRATED, Dry) kg 2,900 2,951 4,819 4,920
    STANDARD SPECIFICATION FOR OIL-FREE INVERTER CENTRIFUGAL CHILLER

    REFRIGERANT : R-134a, POWER : 380-460Vac/3ph/60Hz

    MODEL(STANDARD) HICU-TWC300 HICU-TWC380 HICU-TWC420 HICU-TWC520
    CAPACITY USRT 300 382 420 523
    kW 1,056 1,342 1,477 1,840
    POWER CONSUMPTION kW 196 242 273 338
    RUNNING CURRENT
    (60Hz)    		 380Vac amp 343 416 478 565
    440Vac 283 343 395 467
    STARTING CURRENT
    (60Hz)     		380Vac amp 2 2 2 2
    440Vac 2 2 2 2
    EFFICIENCY COP 5.4 5.6 5.4 5.4
    NPLV 10.0 10.3 10.1 10.3
    CHILLED WATER TEMPERATURE ℃ 12/7 12/7 12/7 12/7
    WATER FLOW ㎥/h 181 230 254 316
    HEAD LOSS bar 0.26 0.33 0.23 0.27
    COOLING WATER TEMPERATURE ℃ 32/37 32/37 32/37 32/37
    WATER FLOW ㎥/h 218 275 304 377
    HEAD LOSS bar 0.26 0.37 0.23 0.31
    WEIGHT(PANEL INTEGRATED, Dry) kg 5,753 6,747 8,593 9,580
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_CHILLED WATER UNIT DOWNLOAD
    1 Sample drawing DOWNLOAD

     1
