냉동기기

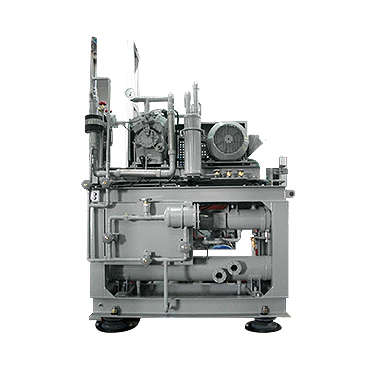

부식 창고용 콘덴싱 유닛
선박의 부식 창고용 냉동기는 선원의 식자재 보관을 위한 필수 장비입니다.
하이에어코리아의 부식 창고용 냉동기는 온도에 민감한 식품이 신선하게 보관 될 수 있도록 최적의 온도를 유지 시켜 줍니다.
하이에어코리아의 해군 부식 창고용 냉동기는 관련 해군 사양에 적합하게 설계가 되며, 어육고, 유제품실 및 야채고에 범용적으로 사용이 가능합니다.
하이에어코리아의 부식 창고용 냉동기 신뢰성을 보장하기 위해 고품질 부품만을 사용합니다.
압축기는 V-밸트 구동식이며, 쉘 앤 튜브 응축기는 해수용으로 제작 가능합니다.
하이에어코리아의 해군 선박용으로 제작된 냉동기는 미국 군사 규격에 따라 충격, 진동 및 소음에 대한 요구 조건을 만족합니다.
고객의 요구사항에 맞는 맞춤 디자인!
-
특징
일반사항
- 공급 가능한 냉각 능력 용량 : 1.5 USRT ~ 3.0 USRT
- 해군용에 적합한 맞춤 설계
- 냉동고 온도 : -18 ℃
-
야채고 및 유제품 실 온도 : 0.6 ℃
- 비상 운용 모드로 작동할 경우, 야채고 및 유제품 실은 -18 ℃ 로 유지가능
구조
- 최고 신뢰성을 가진 고품질 자재
-
해수용 쉘 앤 튜브 응축기
- 부식방지를 위한 Cu/Ni(70/30) 튜브 사용
- 해상용 압축기 : 개방형, V-밸트 구동
- 가스 열교환기(수직입상거리 적용 및 액냉매 흡입 예방)
- 냉매용 필터, 흡습제와 유분리기
- 냉매 배관과 냉각수 배관용 진동 감쇄기와 플렉시블 커넥터(분리 공급)
- 제한적인 공간 배치를 위한 간결한 디자인
- 적용냉매 : R-404A
- 전원 사양 : 440Vac, 60Hz, 3-phase
- 각종 안전장치 및 단자대 박스 설치
- PCB 장치가 부착된 장비 분리형 제어반
유지보수 및 품질 관리
- 간단하고 쉬운 정비
-
특수 성능 테스트
- 충격 테스트 : MIL-STD-901D
- 진동 테스트 : MIL-STD-167-1A
- 소음 테스트 : MIL-STD-740-1/2
-
옵션
- 소음 요구사항 만족을 위한 압축기 소음 감쇄 장치
-
용량
STANDARD TYPE FOR NAVY CONDENSING UNIT
- REFRIGERANT : R-404A, POWER : 440Vac/3Ph/60Hz, Amb. TEMP. : 29 ℃, OPERATION TIME : 18 hours/day
-
DAILY RM : 0.6 ℃(In emergency operation mode -18 ℃), VEGATABLE RM : 0.6 ℃(In emergency operation mode -18 ℃),
MEAT AND FISH RM : -18 ℃,

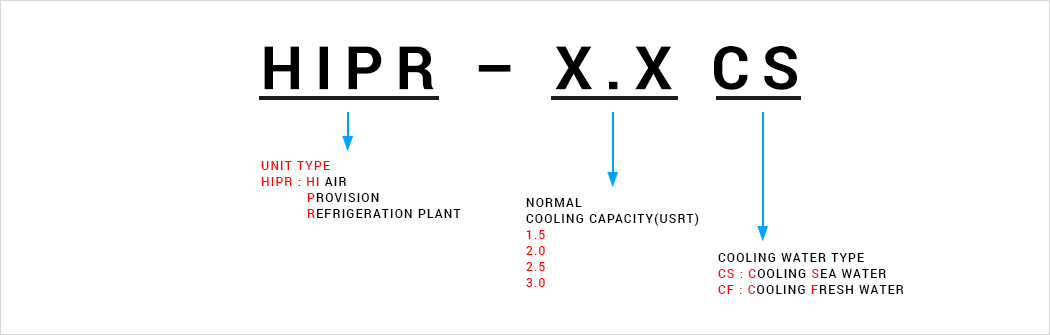

MODEL HIPR-1.5CS HIPR-2.0CS HIPR-2.5CS HIPR-3.0CS COOLING CAPACITY USRT 1.5 2 2.5 3 EFFICIENCY COP - - - - MOTOR CAPACITY kW 6 8 8 11 COMPRESSOR MODEL(BOCK) - FX4 FX4 FX4 FX4 POWER kW 4 5 7 8 REVOLUTION rpm 856 956 1,195 1,366 CONDENSER MODEL - CONC 141004 CONC 161014 CONC 221026 CONC 221026 EVA.TEMP. ℃ -28.5 -25.9 -25.9 -24.3 COND.TEMP. ℃ 33 34 36 37 CAPACITY kW 6 7 10 11 WATER FLOW RATE ㎥/h 4.2 5.6 8.4 8.4 C/W IN ℃ 29 29 29 29 C/W OUT ℃ 31 31 32 32 PRESSURE DROP kPa 39 40 40 40 DIMENSION LENGTH
(mm)1,550 1,600 1,620 1,620 WIDTH
(mm)790 790 790 890 HEIGHT
(mm)1,530 1,650 1,750 1,750 PRODUCT WEIGHT(Dry) kg 530 580 700 750 - 문서
