모듈식 분할 공조기

하이에어코리아 모듈에서 공조기는 실내기와 실외기가 분리된 공냉식 공조기로서 육상 및 해상 컨테이너 모듈 시설을 위해 특별히 설계되었습니다.

장비 표준 용량은 최대 14 kW(4 냉동톤) 까지 입니다. 더 큰 용량은 요청 시 주문 제작 가능합니다.

외기 온도 15~40 °C에서 운전 가능한 냉방전용 장비입니다.

설치장소
- 시추 장비 운전실
- ROV 운전실
- 소형 전계장 장비실
- 계측 장비실
- 기중기 운전실
- 대피소
- 실험실
- 밀폐된 통로

하이에어코리아의 모듈에서 공조기는 다양한 운전 조건에 적합하게 제작 가능한 맞춤형 장치입니다.

  • 특징

    모듈식 분할 공조기

    본 장비는 7 kW(2 냉동톤), 9 kW(2.5 냉동톤) 및 14 kW(4 냉동톤)의 3 가지 표준 용량을 가지고 있습니다. 200~480 Vac, 1~3-phase, 50~60 Hz 범위의 표준 전원에서 작동하도록 설계되었습니다. 공냉식 응축기 케이싱은 스테인레스 스틸 316L 로 표준 제작됩니다. 내부 증발기는 스테인레스 스틸 또는 당사 표준 마감재를 사용합니다. 추가적인 냉방 용량, 전원, 증발기 형상 및 장비는 요청시 제공 가능합니다.

    표준 장비 유형은 다음과 같습니다.
    • 유형 A : 실내기 및 실외기 모두 안전구역 사용에 적합
    • 유형 B : Zone 2 용 공냉식 실외기. 안전구역용 실내기 및 제어반(압축기 포함)
    • 유형 C : Zone 2 용 공냉식 실외기(압축기 포함). 안전구역용 실내기 및 제어반
    • 유형 D : Zone 2 용 실외기(압축기 포함) 및 방폭형 제어반. 안전구역용 실내기

    본 장비에는 다음과 같은 컨트롤 및 기능이 표준으로 제공됩니다.

    • 실내 온도 조절기
    • 증발기 동결 방지 장치
    • 사방향 전환 밸브(히트펌프 모델 전용)
    • 고압 및 저압 안전 스위치
    • 팬 사이클 제어
    • 전압 선택 스위치
    • 위상 순서 제어
    • 운전 상태 모니터링

    요구조건에 따라 추가 제어 기능도 제공 가능합니다.

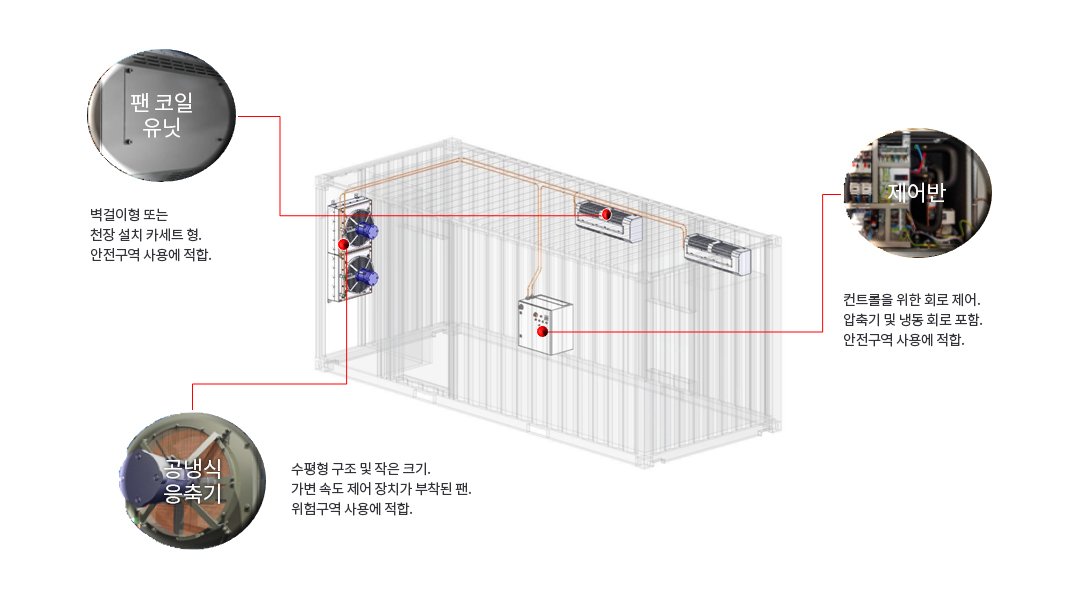

    유형 A, 안전구역 전용

    표준 제어반과 증발기는 실내에 설치되고 스테인레스 스틸 316L 로 제작되는 응축기는 염도가 높은 외부 해양환경에 설치됩니다.

    유형 B, 위험구역 전용 실외기

    실내 설치 장비는 압축기가 설치된 표준 제어반과 증발기를 포함합니다. 외부 설치 장비는 위험지역에서 사용되도록 등급이 지정되며 염도가 높은 외부 해양환경에 적합한 스테인레스 스틸 316L 외함으로 제작되는 응축기를 포함합니다.

    유형 C, 위험구역 전용 실외기

    실내 설치 장비는 작은 크기의 제어반과 증발기를 포함합니다. 외부 설치 장비는 위험지역에서 사용되도록 등급이 지정되며 염도가 높은 외부 해양환경에 적합한 스테인레스 스틸 316L 외함에 설치되는 압축기 및 응축기를 포함합니다.

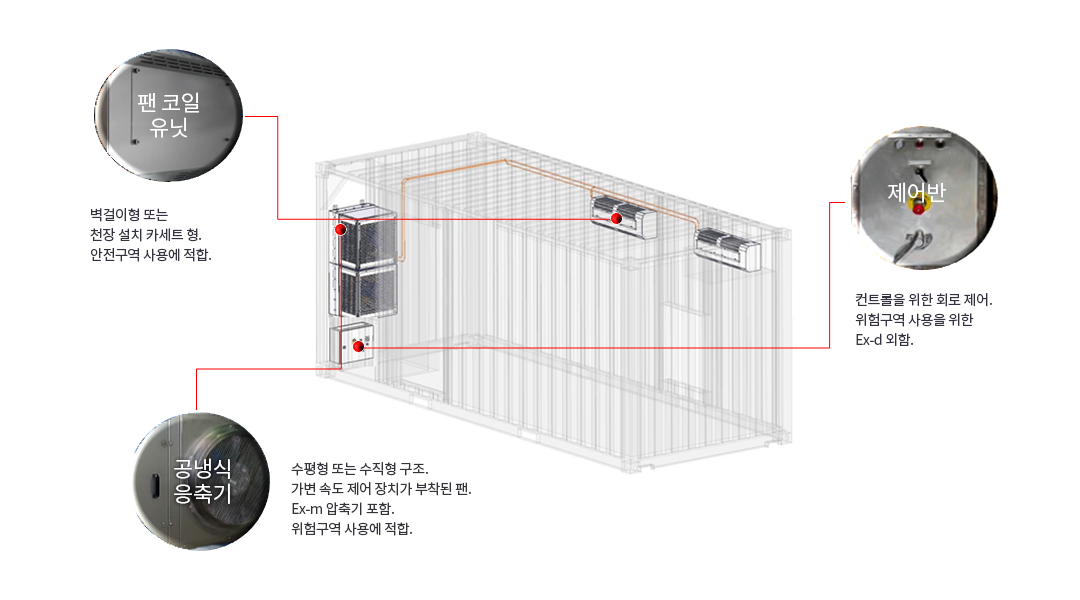

    유형 D, 위험구역 전용 실외기

    본 유형은 실내 공간이 협소하여 증발기 유닛만 설치 가능한 경우에 적합합니다. 외부 설치 장비는 위험지역에서 사용되도록 등급이 지정되며 방폭 제어반 및 염도가 높은 외부 해양환경에 적합한 스테인레스 스틸 316L 외함에 설치되는 압축기 및 응축기를 포함합니다.

    디자인

    • 육상 및 해상설비를 위한 맞춤형 주문제작
    • 200~480 Vac, 50~60 Hz, 1~3-phase의 전원 사용

    구조(위에서 언급한것과 별도)

    • 최고의 신뢰성을 위한 고품질 부품 적용

    유지보수

    • 간편한 설치 및 유지 보수
  • 옵션

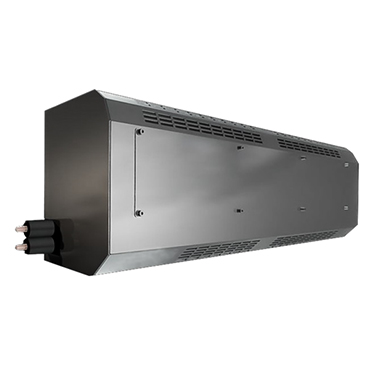

    팬코일 유닛

    • SS316L 외함(유형 A, B, C & D 모두 해당)

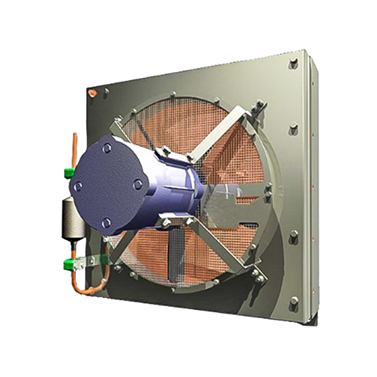

    공냉식 응축기

    • 스파크 방지 팬(유형 B, C & D 만 해당)
    • 방폭 모터(유형 B, C & D 만 해당)

    압축기

    • 방폭 압축기(유형 C & D 만 해당)

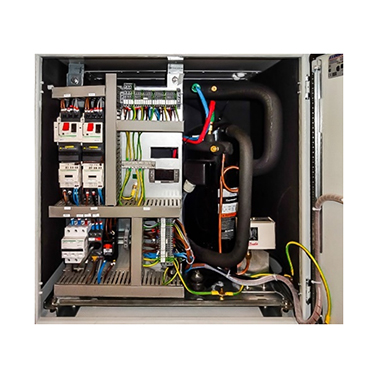

    제어반

    • 방폭 외함(유형 D 만 해당)

    그 밖의 선택사항

    • 낮은 외기 온도에서 운전
    • 높은 외기 온도에서 운전
    • 냉방 및 난방 겸용(역 사이클)

    추가 구성 요소 및 인증

    • 압축기, 공냉식 응축기 및 제어반과 같은 부품의 ATEX, IECEx 인증
  • 제품선택
    Configuration Model Code Description
    Equipment Type A Type A
    • Safe area Equipment Only : Air Cooled Condenser Unit, Compressor, Control Panel & Evaporator
    B Type B
    • Zone Rated Equipment : Air Cooled Condenser Unit
    • Safe Area Equipment : Evaporator, Compressor & Control Panel
    C Type C
    • Zone Rated Equipment : Air Cooled Condenser Unit & Compressor
    • Safe Area Equipment : Evaporator & Control Panel
    D Type D
    • Zone Rated Equipment : Air Cooled Condenser Unit, Compressor & Ex'd Control Panel
    • Safe Area Equipment : Evaporator
    Nominal Cooling Capacity 7 7 kW
    9 9 kW
    14 14 kW
    SB Special Build
    Package Function CO Cooling Only
    CH Cooling & Heating
    Refrigerant Type R4 R-407C
    R1 R-134a
    S1 Special
    Zone Rating NH Non-Hazardous Safe Area
    A3 Hazardous Rated ATEX
    A2 Hazardous Rated IECEx
    SB Special
    Power Supply
    (Vac, Ph, Hz)
    No. 50 Hz 60 Hz
    1 200 / 1 208 - 230 / 1
    2 200 - 2 / 3 200 - 230 / 3
    3 - 380 / 3
    4 380 - 420 / 3 460 / 3
    5 200 / 3 208 - 230 / 3
    6 220 - 240 / 1 265 / 1
    7 220 - 240 / 1 -
    8 380 - 420 / 3 -
    9 380 / 3 -
    10 220 / 1 -
    Casing Material CE Condenser & Evaporator ANSI 316L SS
    CS Condenser ANSI 316L SS with STD Evaporator
    MS Manufacturers Standard
    Condenser Coil CC Copper Tubes/Copper Fins
    CT Copper Tubes/Copper Fins, Heresite + UV Coating
    ST Special Treatment
    Evaporator Type W Wall Mount
    C Ceiling Mount
    S Special
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    3 OFFSHORE_MODULAIR SPLIT UNIT DOWNLOAD
    2 Sample data sheet DOWNLOAD
    1 Modulair Catalogues DOWNLOAD
