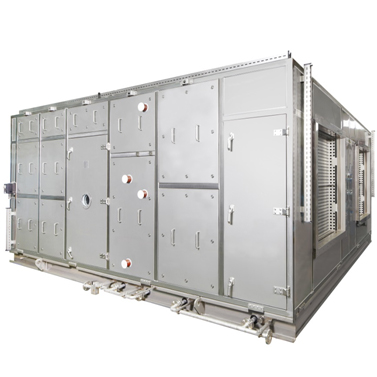

공기 조화 장치

하이에어코리아 공기 조화 장치는 해양 및 육상의 가장 혹독한 환경에서도 최적의 운전이 되도록 설계되었습니다.

공기 조화 장치 및 각 부품들은 효율성 및 신뢰성과 쉽게 정비할 수 있도록 제작되었으며, 국제규격의 엄격한 요구 사항에 대응할 수 있는 제품 입니다.

당사 공기 조화 장치는 FPSOs, Drilling Rigs, Fixed Platforms, Drillships과 다른 오일/가스 시설 등 다양한 목적에서 작동하도록 설계되었습니다. 폭풍우, 강한바람 및 가스 분출등의 지속적인 노출 속에서도 장비의 수명을 보존하고 유지 할 수 있는 재료를 사용됩니다.

고객사의 요구사항과 적용되는 규정에 맞도록 제작이 가능한 맞춤형 공기 조화 장치 입니다.

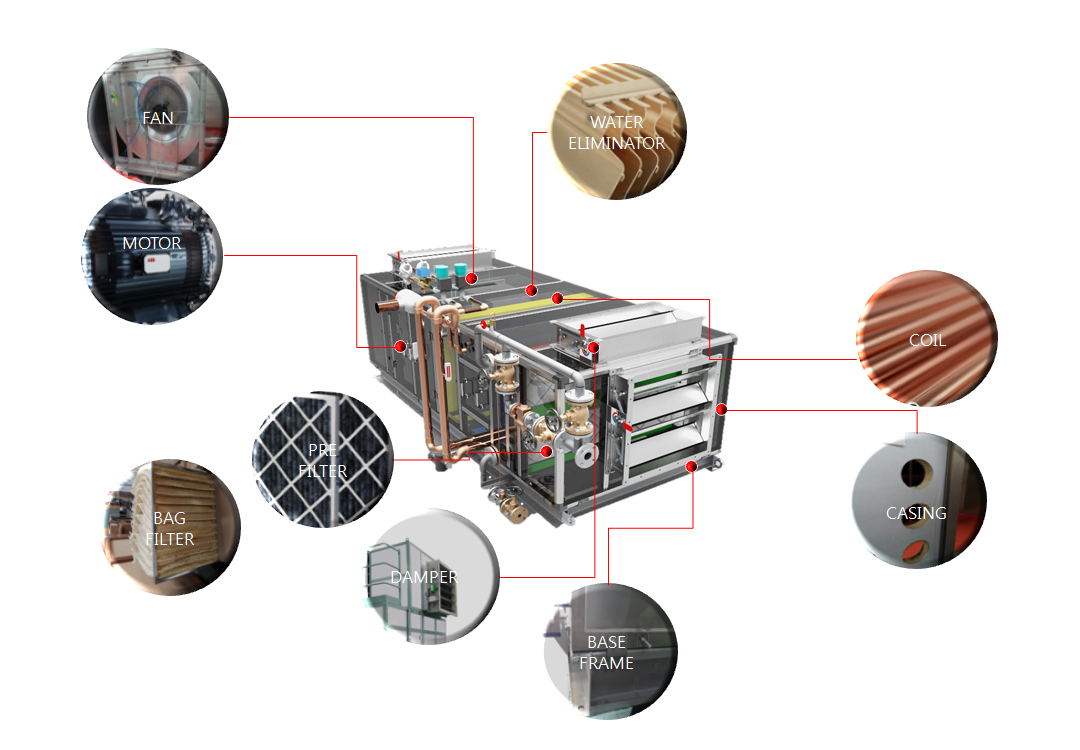

  • 특징

    케이싱

    • 1.0~1.5 mm 두께의 SS316L 이중 판넬
    • 80 kg/m3의 난연성 보온재
    • SS316L 재질의 프레임과 탈/부착이 가능한 판넬 및 도어

    베이스 프레임

    • 탄소강 또는 SS316L 재질의 하부 시트
    • 운송, 탑재 및 운전 하중을 고려한 설계
    • 배수관과의 탈/부착이 용이하도록 하부 시트 설계

    댐퍼

    • 수동 또는 자동 차단 댐퍼 부착

    필터

    • 2단 필터 시스템
    • 1차 G4 등급, 2차 F7~F9 등급 필터(EN779)

    코일

    • 냉각/가열용 코일
    • 동관/동핀 재질의 증발기 코일
    • 부식에 강한 헤리사이트 코팅
    • 냉각 매체 : HFC 냉매(R-404A, R-407C, R-134a), 냉각수
    • 가열 매체 : 증기, 고온수, 써멀오일

    물방울 제거기

    • SS316L 재질의 프레임
    • 풍속 0.48 에서 3.51 m/s의 100 % 효율
    • 풍속 2.5 m/s에서의 작은 압력손실(55 Pa)

    • 원심형, 양흡입식 송풍기
    • V-밸트 구동방식을 위한 안전한 팬커버 사용

    전동기

    • IE1 고효율 모터
    • 주철 케이싱
    • IP 55/56 보호 등급 모터
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase

    일반사항

    • 해양프로젝트에 적합한 맞춤형 설계

    구조(위에서 언급한것과 별도)

    • 최고의 신뢰도를 위한 고품질의 구성품
    • 덕트와의 연결이 쉽도록 각 댐퍼를 공기 조화 장치내에 설치 가능
    • SS316L 재질의 배수관과 플라스틱 워터트랩

    유지보수

    • 손쉬운 설치, 유지관리

    보증 및 서비스

    • 장비 운용 교육
    • 연장 가능한 36개월의 보증 기간, 연장 가능

    EN 1886(2006) 적합 증명서

    • Casing strength, D1(M) Grade
    • Casing air leakage, L1(M) Grade
    • Filter bypass leakage, F7/F9(M) Grade
    • Thermal transmittance, T2 Grade
    • Thermal bridge, TB3 Grade
  • 옵션

    케이싱

    • 외부 설치 시 보호용 지붕 시공

    팬 및 전동기

    • 전체 용접식 팬
    • 방폭용 팬
    • 플레넘 팬
    • 방폭용 모터

    추가 구성요소 및 인증

    • 대형 모터의 이동을 위한 리프팅 빔
    • 가습 시스템 : 증발식, 증기 발생식
    • SS316L 재질의 워터트랩
    • 각종 파이핑/밸브 조립
    • 다른 냉매 사용 가능
    • 전체 장비 혹은 각 구성품의 ATEX, IECEx 인증
  • 용량
    No. AHU TYPE AHU Dimension Air flow
    rate
    Static pressure Motor output Chilled water coil
    (kW)
    DX coil
    (R-407C, kW)
    W(mm) H(mm) m3/h Pa kW 4 Row 6 Row 8 Row 4 Row 6 Row 8 Row
    1 09/09 1,075 1,075 5,100 2,100 6 83 124 166 87 133 177
    2 12/12 1,380 1,380 10,400 2,850 15 148 221 295 158 239 319
    3 15/15 1,685 1,685 17,100 2,700 22 231 346 372 248 367 500
    4 18/15 1,990 1,685 22,600 2,700 30 276 415 553 298 452 602
    5 18/18 1,990 1,990 27,400 2,900 37 333 499 665 359 544 726
    6 24/18 2,600 1,990 36,900 2,800 45 442 663 884 478 726 967
    7 24/24 2,600 2,600 49,900 2,600 55 592 888 1,183 641 972 1,272
    8 30/24 3,210 2,600 62,800 2,350 75 738 1,107 1,476 801 1,214 1,618
    9 30/30 3,210 3,210 79,100 2,550 90 925 1,387 1,849 1,003 1,522 2,029
    10 38/30 3,980 3,210 99,600 2,500 110 1,156 1,734 2,312 1,255 1,904 2,541
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.
