루프탑 유닛

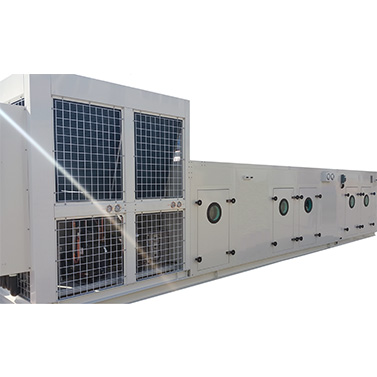

하이에어코리아의 루프탑 유닛은 산업 플랜트 같은 혹독한 환경에서 최적의 상태로 운전되도록 설계 되었으며 주로 옥상에 설치됩니다.
루프탑 유닛은 공기조화기와 공랭식 응축기가 결합된 형태로 싱글 패키지 에어컨이라고 부르기도 합니다.
하이에어코리아의 루프탑 유닛은 국제규격의 엄격한 요구 사항에 대응할 수 있는 맞춤형 장비입니다. 이 유닛은 최적화 된 크기, 고효율, 신뢰성 및 유지 보수성을 고려하여 설계되었습니다.
하이에어코리아의 루프탑 유닛은 화력발전소, 정유소 및 석유 화학플랜트 등과 다양한 플랜트 환경에서 운전되도록 특별히 제작되었습니다. 또한 사용기간을 연장하기위해 튼튼하고 좋은 구성품들을 사용하여 생산합니다.
이 제품은 고객의 요구사항을 만족시키기 위하여 고객과의 긴밀한 협조를 통하여 지속적으로 개선되고 있습니다.
하이에어코리아의 산업용 루프탑 유닛은 다양한 용도에 맞는 맞춤형 장비 입니다.
-

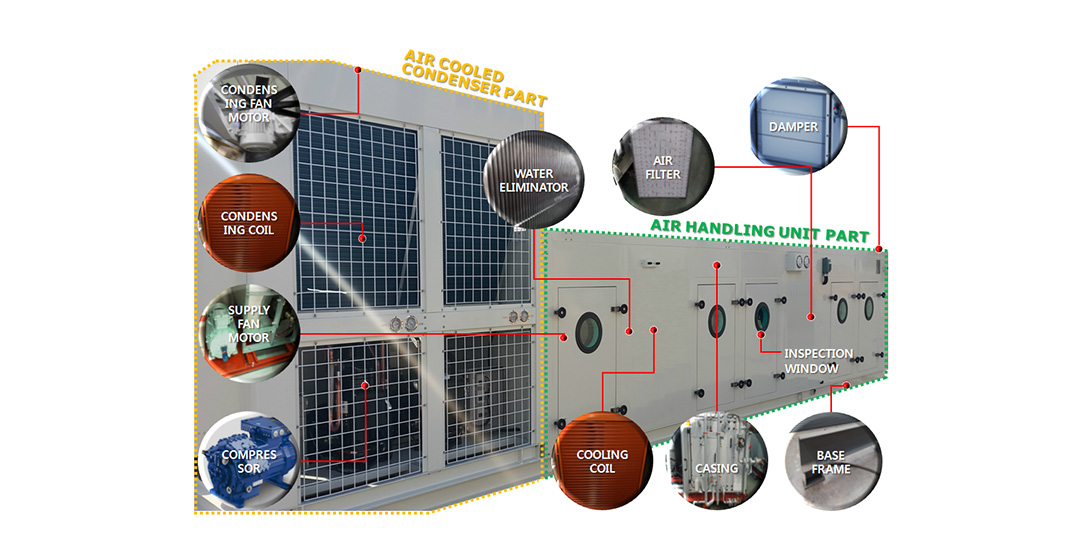

특징
케이싱
공조기 부분
- 0.6~1.2 mm 두께의 아연도금강판 이중 판넬과 에폭시 도장
- 50 mm의 암면 보온재
응축기 부분
- 구조 스틸 케이싱과 에폭시 도장
베이스프레임
- 탄소강 재질의 하부 시트
- 운송, 탑재 및 운전 하중을 고려한 설계
- 배수관과의 탈/부착이 용이하도록 하부 시트 설계
댐퍼
- 수동 또는 자동 차단 댐퍼 부착
필터
- 1단 프리필터(등급 MERV 6, 효율 AFI 85-90 %) ASHRAE 52.1 or 52.2
코일
- 냉방 및 난방용 코일 적용
- 동관/알루미늄 핀 재질의 증발기 코일
- 냉각 매체 : 플루오르화탄소 냉매(R-407C, R-134a), 냉수
- 가열 매체 : 증기, 온수, 전기히터(스테인리스 스틸 엘리먼츠로 제작)
물방울 제거기
- 알루미늄 재질
- 풍속 2.54~3.51 m/s 에서 100 % 효율
- 2.54 m/s 에서의 작은 압력 손실(55 Pa)
- 풍속 2.54 m/s 이상일 때 추천
팬
공조기 부분
- 원심형, 양흡입 식 송풍기
- 벨트 구동방식을 위한 안전한 팬커버 사용
응축기 부분
- 전동기와 직결형 축류팬, 보호 커버
전동기
- IE 2 고효율 전동기
- 주철 케이싱
- IP 54/55/56/65 보호 등급 전동기
- 전원 사양 : 380/400/415/440/460/480Vac, 50/60Hz, 3-phase
압축기
- 왕복동식 / 스크롤 / 스크류 방식
- IP 54/55/65 보호 등급 전동기
- 플루오르화탄소 냉매 적용 : R-407C, R-134a
- 전원 사양 : 380/400/415/440/460/480Vac, 50/60Hz, 3-phase
악세사리
- 열팽창 밸브, 솔레노이드 밸브
- 필터 드라이어, 액 분리기 , 유 분리기, 수액기, 사이트글라스, 압력계 등
-
옵션
케이싱
- SS304 또는 SS316L 재질의 이중판넬
- 25~40 mm 두께의 암면 보온재 적용
팬 전동기 및 압축기
- 방폭팬, 전동기
- 공기조화기용 프레넘 팬
- 방폭 압축기
- 환기용 팬 및 전동기
추가 구성품
- 2단 미디움 필터(등급 MERV 14, 효율 NBS 90-95 %) ASHRAE 52.1 or 52.2
- 차압 발신기 / 공기필터 또는 공기조화기 팬용 스위치
- 검사와 유지보수를 위한 점검창, 스위치가 있는 전등
- 전극봉식 가습기
- 전자식 팽창 밸브
- 퍼지 작동용 추가 댐퍼
- 부식방지 코팅 코일(헤리사이트 등)
- 동관, 동핀 재질의 코일
- SS304 또는 SS316L 재질로 만든 급기, 환기, 외기 댐퍼
- SS304 또는 SS316L 재질의 워터트랩
- 다른 냉매 사용 가능
권장하는 추가 유닛
- 모래여과가 필요한 경우 샌드 트랩 박스
- 화학성분 여과가 필요한 경우 케미칼 필터 유닛
-

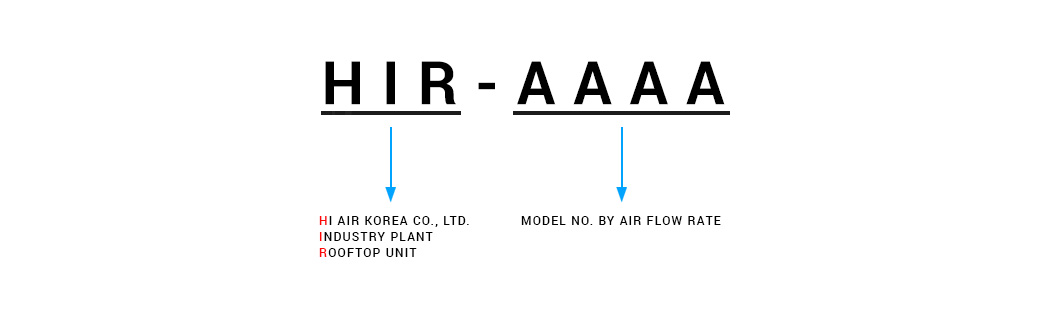

용량
MODEL NO. SUPPLY AIR FAN COOLING CAPACITY HEATING CAPACITY DIMENSION
(mm)㎥/min ㎥/hr Pa kcal/hr kW USRT kcal/hr kW L W H HIR-0083 83 4,950 1,800 24,000 28 8 14,000 17 6,800 1,300 1,300 HIR-0110 110 6,600 1,800 32,000 37 11 19,000 22 6,750 1,400 1,200 HIR-0165 165 9,900 1,800 47,000 55 16 28,000 33 7,000 1,700 1,300 HIR-0220 220 13,200 1,800 63,000 73 21 38,000 44 7,400 1,800 1,600 HIR-0275 275 16,500 1,800 78,000 91 26 47,000 55 7,200 1,900 1,450 HIR-0330 330 19,800 1,800 94,000 109 31 56,000 65 8,650 2,000 1,950 HIR-0385 385 23,100 1,800 110,000 127 37 66,000 76 8,650 2,150 1,850 HIR-0440 440 26,400 1,800 125,000 146 42 75,000 87 8,880 2,400 1,900 HIR-0550 550 33,000 1,800 156,000 182 52 93,000 109 9,000 2,750 1,850 HIR-0660 660 39,600 1,800 188,000 218 62 112,000 130 9,150 3,000 2,100 HIR-0770 770 46,200 1,800 219,000 254 73 131,000 152 10,600 3,150 2,350 HIR-0880 880 52,800 1,800 250,000 291 83 149,000 173 10,800 3,400 2,450 HIR-0990 990 59,400 1,800 281,000 327 93 168,000 195 11,300 3,550 1,600 HIR-1100 1,100 66,000 1,800 312,000 363 104 186,000 217 11,000 3,600 2,875 HIR-1210 1,210 72,600 1,800 344,000 400 114 205,000 238 10,850 4,000 2,800 HIR-1320 1,320 79,200 1,800 375,000 436 124 224,000 260 12,100 4,200 2,875 HIR-1430 1,430 85,800 1,800 406,000 472 135 242,000 282 11,100 4,300 2,950 HIR-1540 1,540 92,400 1,800 437,000 508 145 261,000 303 12,900 5,300 2,500 - The figures are based on below condition and can be changed as per the client's requirements.
- Outdoor conditions : 45.0 ℃ DB, 30.2 ℃ WB / Minimum -15.0 ℃
- Indoor conditions : 26.0 ℃ DB, 18.7 ℃ WB / Minimum 18.0 ℃
- The figures are based on below condition and can be changed as per the client's requirements.
-
