제어반

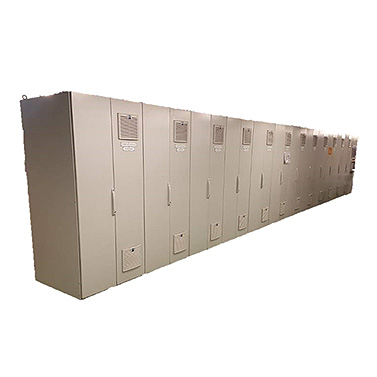

공조시스템 제어반
하이에어코리아의 공조시스템 제어반은 구조적, 기능적인 프로젝트 요구사항에 따라 설계/제작됩니다.
공조시스템 제어반은 고객이 해양 설비의 주 제어 시스템과 별도로 공조시스템만을 제어 또는 감시를 원할 경우 공급됩니다. 장비를 수동/자동으로 작동 및 정지할 수 있으며 비상 상황에서의 장비 긴급 정지, 온도/압력값 제어, 알람 표시, 데이터의 기록과 보존을 통해 시스템의 전반적인 동작 상태를 분석하는 기능을 합니다.
공조시스템 제어반은 프로그램 가능 논리 제어 장치를 기반으로 하는 운전 및 감시 시스템으로 구성되어 있습니다. 이러한 시스템은 사용자의 조작 없이도 자동으로 시스템 전체의 환경을 안전한 상태로 운전하게 합니다. 하이에어코리아에서는 약 460개의 아날로그 입력, 80개의 아날로그 출력, 2,700개의 디지털 입력, 950개의 디지털 출력의 입출력 신호들을 제어한 실적이 있으며 프로젝트 요구사항에 따라서 입출력 신호를 가감할 수 있습니다.
하이에어코리아의 공조 장비와 함께 공조시스템 제어반은 당신에게 완벽한 편의를 제공할 수 있는 시스템을 제공합니다.
- 특징
적용분야
- 해양 프로젝트에 적합한 맞춤형 설계
구조
- 다양한 판넬 크기와 설치 방식
- 국제 선급 규정을 만족하는 환경 친화적인 설계
-
프로그램 가능 논리 제어 장치 사용
- 중앙 제어 장치
- 전원 공급 장치
- 디지털 및 아날로그 입출력 장치
- 주변의 다른 시스템과 교신이 가능한 통신용 카드(컴퓨터의 인터넷 연결 시스템 또는 알에스485 규격)
- 사용자의 편의를 위한 휴먼 머신 인터페이스 사용
- 안전기능을 하는 비상 정지 버튼
- 고객의 요구에 따른 맞춤형 버튼과 스위치
- 방수방진 등급은 IP 44가 표준임
-
공급 전원
- 무정전 전원 장치에서 공급되는 교류 220/230 볼트
- 일반 또는 필수 전원 장치에서 공급되는 교류 220/230 볼트
-
기타 판넬 액세서리
- 냉각용 팬
- 판넬 내부 전등
- 비방폭 장비
제어 기능
-
프로세스 제어 기능
- 순차적으로 장비를 동작시킬 수 있는 자동 모드
- 장비 상태에 따른 자동 교체 운전 기능
- 장비 동작을 안전하게 하기 위한 로직 구성
- 압력/온도 값을 받아 장비 운전 상태 감시 및 장비 긴급 정지 기능
- 고객의 요구에 따라 경보 감시 기능 적용
-
상위 시스템과의 통신을 통한 다음과 같은 소통 가능
- 모든 장비의 작동 상태 전달 및 명령 수행 기능
- 상위 시스템에서 받는 장비의 작동, 정지 운전 형태 변경 명령 수행
- 상위 시스템에서 받는 장비의 경보 해제 기능
- 수동 조작 기능을 포함한 장비 유지/보수 기능
표준 제공 문서
- 제어 원칙
- 표준 제어도
- 단선 접속도
- 특성 요인도
- 시리얼 맵핑 목록
- 입출력 목록
- 제어반 배치도, 회로 구성도 및 단말 결선도
- 옵션
방수방진 등급
- IP 55
- 기타 요구 사항에 따라 적용
가외성의 적용 정도
- 중앙 제어 장치
- 통신 카드 및 연결 장치
- 입출력 장치
- 전원 공급 장치
방폭 등급
- 스파크 방지 방폭 등급
- 폭발봉쇄 + 안전증방폭 등급
- 기타 요구 사항에 따라 적용
판넬 문 형태
- 문 수량
- 문 개폐 방향
부속품
- 응축 방지 히터 및 온도센서
- 프로그램 가능 논리 제어 장치용 소프트웨어 및 노트북 컴퓨터
- 참고
실적 프로젝트
- 1) HHI TOTAL AKPO FPSO
- 2) DSME TOTAL PAZFLOR FPSO
- 3) SHI INPEX CPF(SEMI-SUBMERSIBLE)
- 4) DSME INPEX FPSO
- 5) HHI TOTAL MOHO NORD FPU
- 6) TOTAL KAOMBO FPSO
- 7) SHI PETRONAS FLNG #2
- 8) HHI SAIPEM JANGRIK FPU
- 9) SHI SHELL PRELUDE FLNG
- 10) HHI BP QUAD FPSO
- 11) SHI TEEKAY FPSO
- 12) SHI STATOIL FSU #1, #2
- 13) HHI TOTAL USAN FPSO
- 14) HHI DAEWOO SHWE PLATFORM
- 15) HHI BP PLUTONIO FPSO
- 16) HHI TOTAL BONGKOT PLATFORM
- 17) HHI TOTAL BADAMYAR PLATFORM
- 18) DSME PIONEERING SPIRIT(CONSTRUCTION VESSEL)
- 19) DSME HEEREMA AEGIR(CONSTRUCTION VESSEL)
- 20) HHI BARZAN PLATFORM
- 21) SHI DRILLSHIP(80 SHIPS)
- 22) DSME DRILLSHIP(80 SHIPS)
- 23) HHI DRILLSHIP(20 SHIPS)
- 24) SAKHALIN ARKUTUN DAGI PLATFORM

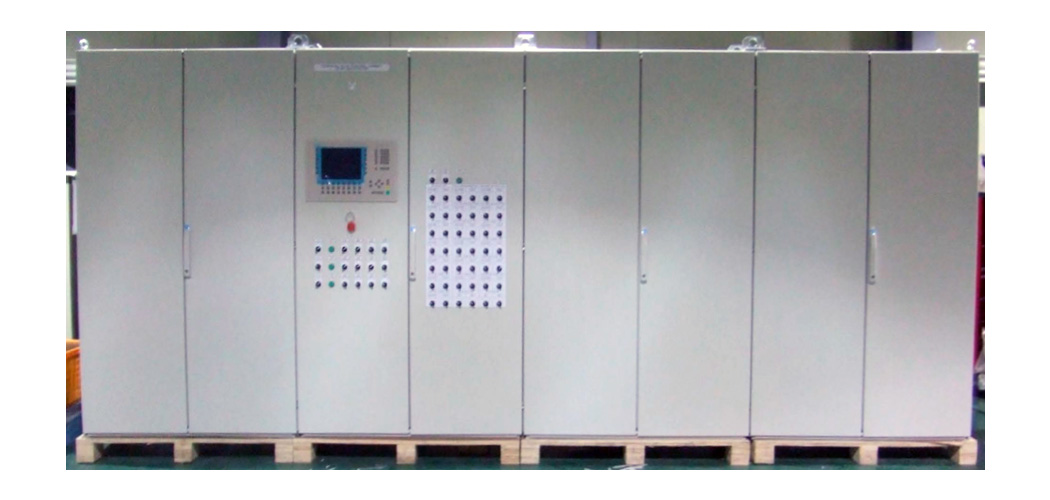

1 TOTAL AKPO FPSO
- 제어반 크기
- Essential Hull & LQ : 6,000(W) X 2,000(H) X 500(D) mm
- Non-essential Hull & LQ : 4,800(W) X 2,000(H) X 500(D) mm
- Topside : 1,600(W) X 2,000(H) X 600(D) mm
- 논리제어장치 : Siemens Simatic S7-400 series
- 이중화 중앙 제어 장치
- 휴먼 머신 인터페이스 : Siemens 6AV series
- 방수방진 등급 : IP 55
- 입/출력 신호 수량 :
아날로그 입력 아날로그 출력 디지털 입력 디지털 출력 총합 81 22 1,410 469 1,982 - 다른 제어 시스템과의 연결 : Redundant Modbus TCP/IP
- 공조시스템 내부 논리제어장치와 입/출력 장치의 연결 : Redundant Ethernet IP
- 이중화된 내부 전원 공급 장치

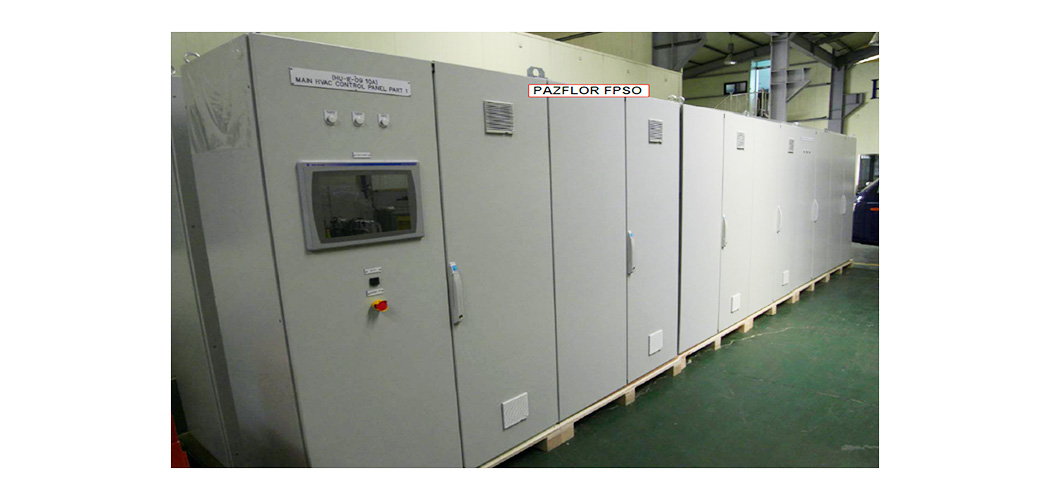

2 TOTAL PAZFLOR FPSO
- 제어반 크기
- Hull & LQ : 7,200(W) X 2,000(H) X 600(D) mm
- Laboratory : 2,200(W) X 2,000(H) X 600(D) mm
- FWD Deckhouse : 1,600(W) X 2,000(H) X 600(D) mm
- Topside P1 : 5,600(W) X 2,000(H) X 600(D) mm
- Topside P8 : 5,600(W) X 2,000(H) X 600(D) mm
- Topside S1 : 5,600(W) X 2,000(H) X 600(D) mm
- 논리제어장치 : Allen-Bradley ControlLogix 1756 series
- 이중화 중앙 제어 장치
- 휴먼 머신 인터페이스 : Rockwell 2711 series
- 방수방진 등급 : IP 44
- 입/출력 신호 수량 :
아날로그 입력 아날로그 출력 디지털 입력 디지털 출력 총합 229 32 1,715 510 2,518 - 다른 제어 시스템과의 연결 : Redundant Modbus TCP/IP
- 공조시스템 내부 논리제어장치와 입/출력 장치의 연결 : Redundant Ethernet IP
- 이중화된 내부 전원 공급 장치

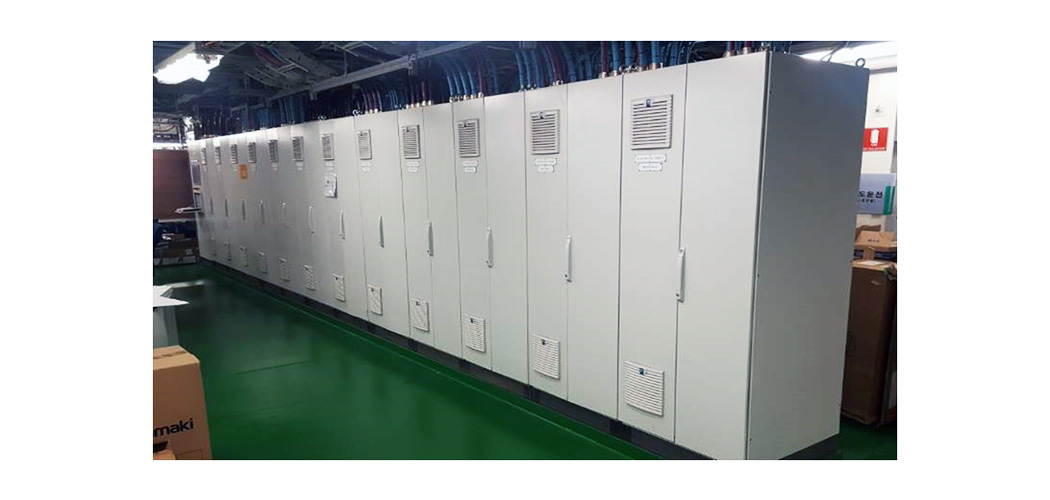

3 INPEX CPF/FPSO
- 제어반 크기 : 10,400(W) X 2,000(H) X 800(D) mm
- 논리제어장치 : Allen-Bradley ControlLogix 1756 series
- 이중화 중앙 제어 장치
- 휴먼 머신 인터페이스 : Allen-Bradley 2711 series
- 방수방진 등급 : IP 55
- 입/출력 신호 수량 :
아날로그 입력 아날로그 출력 디지털 입력 디지털 출력 총합 472 97 1,680 233 2,579 - 다른 제어 시스템과의 연결 : Redundant Modbus TCP/IP
- 공조시스템 내부 논리제어장치와 입/출력 장치의 연결 : Redundant Ethernet IP
- 이중화된 내부 전원 공급 장치

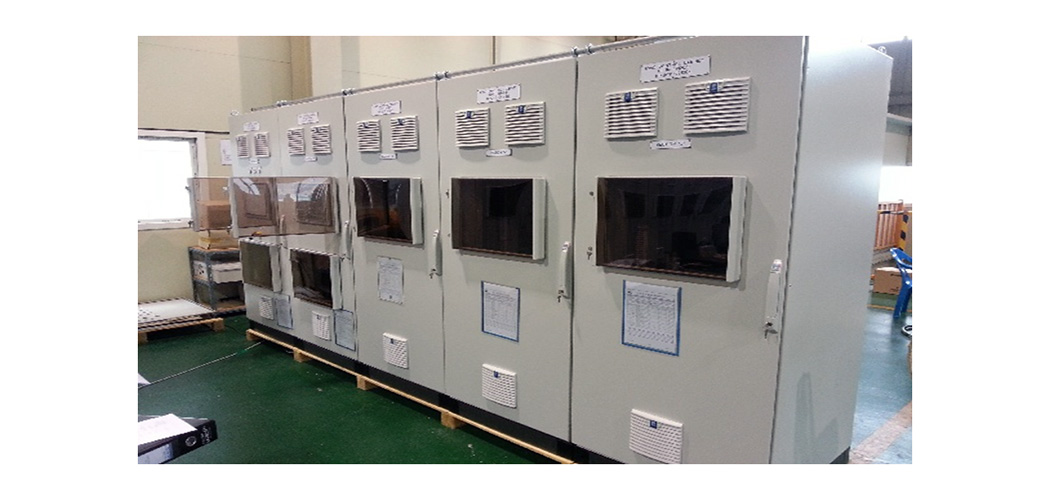

4. TOTAL MOHO NORD
- 제어반 크기
- LQ : 6,450(W) X 2,000(H) X 800(D) mm
- FPU Topside : 4,800(W) X 2,000(H) X 800(D) mm
- TLP Topside : 2,420(W) X 2,000(H) X 800(D) mm
- 논리제어장치 : Allen-Bradley ControlLogix 1756 series
- 이중화 중앙 제어 장치
- 휴먼 머신 인터페이스 : Allen-Bradley 2711 series
- 방수방진 등급 : IP 44
- 입/출력 신호 수량 :
아날로그 입력 아날로그 출력 디지털 입력 디지털 출력 총합 413 125 1,354 514 2,406 - 다른 제어 시스템과의 연결 : Redundant Modbus TCP/IP
- 공조시스템 내부 논리제어장치와 입/출력 장치의 연결 : Redundant Ethernet IP
- 이중화된 내부 전원 공급 장치
- 문서
추가자료 필요 시 영업 담당자에게 문의 바랍니다.
