패키지 에어컨

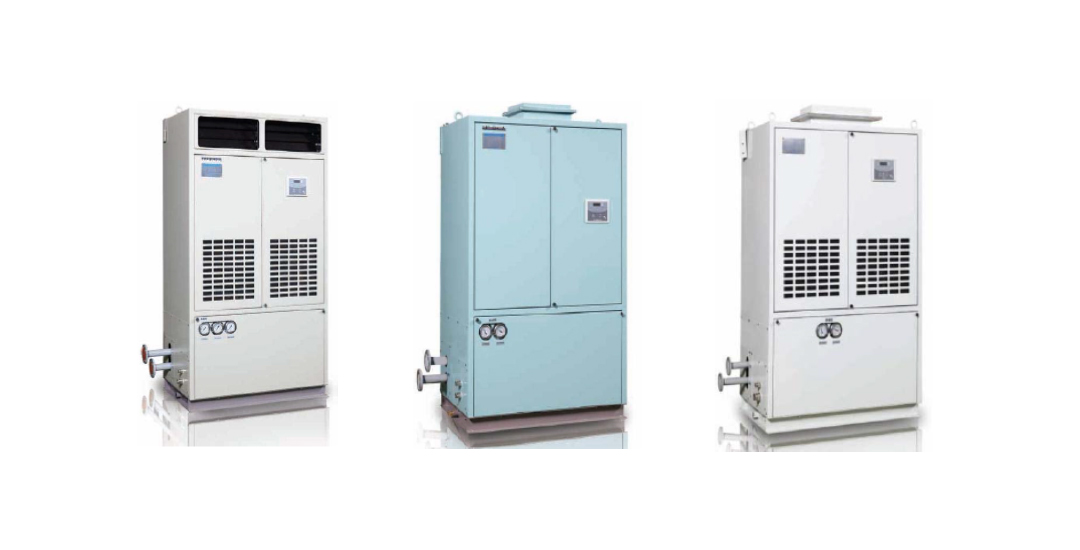

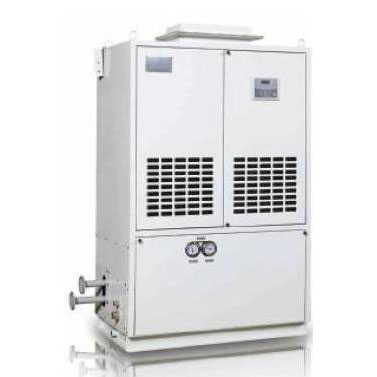

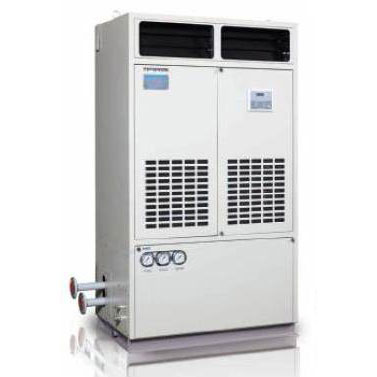

하이에어코리아의 패키지 에어컨은 중형 크기에 적합하며 콤팩트한 일체형 공조기로서 매우 신뢰성이 있는 성능을 제공합니다.

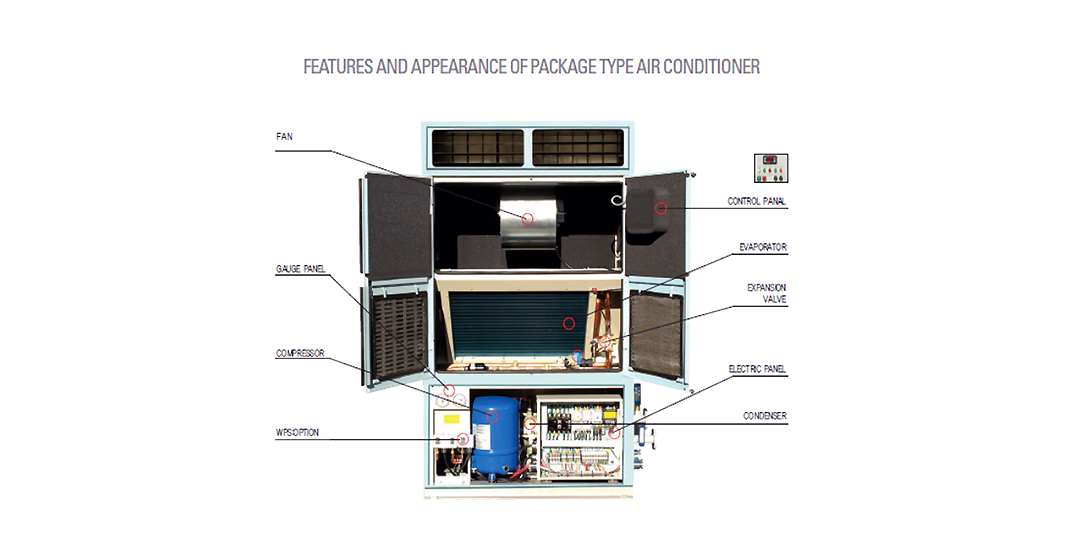

패키지 에어컨은 간편한 설치를 위해 압축기, 응축기, 팬, 모터, 냉난방 코일, 그리고 조작반이 일체형으로 제작됩니다.

간결하고 소형으로 설계된 일체형장비로 엔진 제어실, 작업장, 조리실과 같이 중앙 공조시스템과 분리하여 국부적인 냉난방을 필요로 하는 공간에 편리하게 사용할 수 있습니다.

하이에어코리아의 패키지 에어컨은 고품질의 부품을 사용하여 완벽한 공기조화의 솔루션과 성능을 제공합니다.

  • 특징

    일반사항

    • 3 USRT부터 20 USRT까지 다양한 용량별 제품
    • 해상용에 적합한 맟춤 설계

    구조

    • 협소한 선박에 적합하게 설계된 간결하고 컴팩트한 제품
    • 탄소강(SS275) 소재의 싱글 스킨 구조
    • 폴리우레탄폼 보온재
    • 최고의 신뢰성을 위한 고품질 부품 사용
      • 저소음, 저진동의 전동기 직결형 원심형 팬
      • 세척 가능한 필터 적용
      • 동관/알루미늄 핀 재질의 증발기 코일
      • 스크롤 압축기 적용
      • 쉘 앤 튜브 형식의 청수용 응축기
    • 냉각 매체 : HFC 냉매(R-404A, R-407C, R-134a), 냉각수
    • 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
    • 제어반 : 온도 표시창, 시동/정지 버튼 및 운전표시등이 전면부에 설치됨
    • 모든 조립이 공장에서 완료 후 냉매 충전되어, 엄격한 품질 기준에 의한 테스트 진행

    유지보수

    • 간편한 설치와 유지보수
  • 옵션
    • 스테인레스 스틸(SS304 또는 SS316L) 케이싱 및 도장
    • 암면 보온재
    • 공기 입/출구의 카운터프랜지 및 플렉시블닥트
    • 공기 입/출구의 댐파
    • 전기 히터 / 스팀 히터
    • 동관/동핀 재질의 증발기
    • 해수용 응축기(Cu/Ni 튜브적용)
    • 냉각수 입출구 온도계 설치
    • 자동 해수 밸브
    • 다른 냉매 사용 가능
    • 저소음형 패키지 에어컨
      • - 팬의 회전수를 변경할 수 있는 BLDC 전동기를 채택
      • - 기존 제품 보다 약 10 dB(A) 소음이 개선 됨
      • - HIP-5WG 모델 기준 : 기존 70 dB(A)에서 60 dB(A)로 개선
  • 용량

    LINE UP

    CAPACITY & DIMENSIONS(STANDARD)

    (Design basis : Air inlet 27 ℃ RH 50 %, Air outlet 15 ℃ RH 90 %)_R-407C / Fresh water 36 ℃

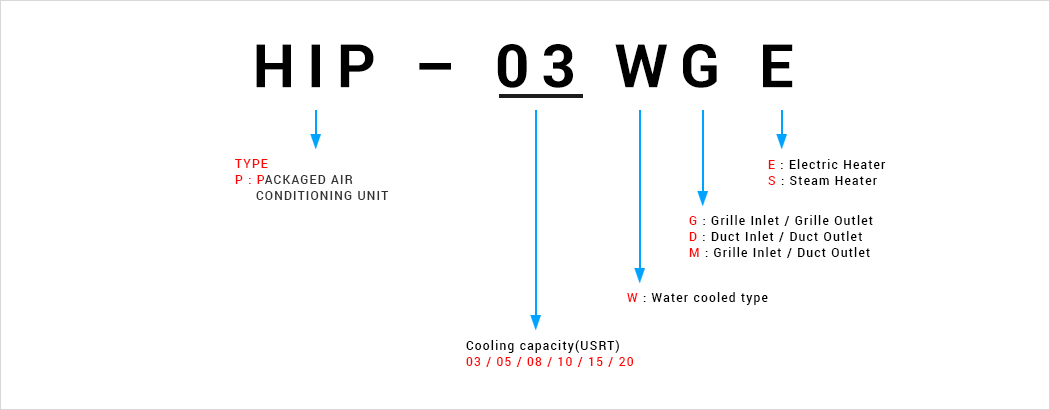

    MODEL CAPACITY AIR FLOW RATE Ext. STATIC PRESSURE POWER INPUT DIMENSION
    (mm)
    MIN.SERVICE SPACE
    (mm)
    (kW) (㎥/h) (Pa) (kW) WIDTH HEIGHT DEPTH FRONT RIGHT LEFT REAR
    WATER COOLED GRILLE INLET / GRILLE OUTLET
    HIP-03WG* 10.5 1,800 N/A 2.8 1,000 1,750 600 1,000 1,000 300 300
    HIP-05WG* 17.4 2,400 N/A 4.6 1,000 1,750 600 1,000 1,000 300 300
    HIP-08WG* 25.6 3,360 N/A 7.1 1,200 1,930 700 1,000 1,000 300 300
    HIP-10WG* 34.9 5,100 N/A 9.4 1,400 2,100 750 1,000 1,100 300 300
    HIP-15WG* 52.3 7,200 N/A 14.5 1,600 2,100 900 1,000 1,300 300 300
    HIP-20WG* 69.7 9,600 N/A 20.0 1,700 2,430 900 1,000 1,400 300 300
    WATER COOLED DUCT INLET / DUCT OUTLET
    HIP-03WD* 10.5 1,800 350 3.1 1,000 1,520 600 1,000 1,000 300 300
    HIP-05WD* 17.4 2,400 350 4.9 1,000 1,520 650 1,000 1,000 300 300
    HIP-08WD* 25.6 3,360 350 8.2 1,200 1,800 700 1,000 1,000 300 300
    HIP-10WD* 34.9 5,100 350 11.1 1,400 2,000 750 1,000 1,100 300 300
    HIP-15WD* 52.3 7,200 350 16.8 1,600 2,150 900 1,000 1,300 300 300
    HIP-20WD* 69.7 9,600 350 22.2 1,700 2,100 900 1,000 1,400 300 300
    WATER COOLED GRILLE INLET / DUCT OUTLET
    HIP-03WM* 10.5 1,800 350 3.1 1,000 1,520 600 1,000 1,000 300 300
    HIP-05WM* 17.4 2,400 350 4.9 1,000 1,520 650 1,000 1,000 300 300
    HIP-08WM* 25.6 3,360 350 8.2 1,200 1,800 700 1,000 1,000 300 300
    HIP-10WM* 34.9 5,100 350 11.1 1,400 2,000 750 1,000 1,100 300 300
    HIP-15WM* 52.3 7,200 350 16.8 1,600 2,150 900 1,000 1,300 300 300
    HIP-20WM* 69.7 9,600 350 22.2 1,700 2,150 900 1,000 1,400 300 300
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.

    2 MERCHANT_PACKAGED AIR CONDITIONING UNIT DOWNLOAD
    1 Sample drawing DOWNLOAD
