COOLING

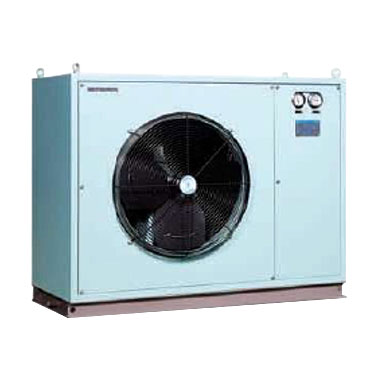

공냉식 콘덴싱 유닛
하이에어코리아는 부식성이 강한 환경에 사용하도록 특별히 설계된 공냉식 콘덴싱 유닛을 다양한 용량에 맞게 제작하여 제공합니다.
제품에 적용 가능한 많은 선택 사양이 있습니다.
맞춤형 설계로 콘덴서코일의 핀 재질을 동으로 하거나 추가로 특수 코팅이 가능하고, 경량화된 제품으로 방폭 구역에 적합하게 제작이 가능합니다.
하이에어코리아 공냉식 콘덴싱 유닛은 고품질 마감 처리하여 선실과 전기장비실 모두에 설치할 수 있고 실내에 설치된 팬코일 유닛과 조합하여 사용하도록 설계되었습니다.
하이에어코리아 공냉식 콘덴싱 유닛은 어떤 환경에 설치가 되어도 적합하도록 놀라운 다양성을 제공합니다.
-
특징
일반사항
- 다양한 용량별 제품
- 해상 환경에 적합한 맞춤형 디자인
구조
- 협소한 선박에 적합하게 설계된 간결하고 컴팩트한 제품
- 탄소강(SS275) 소재에 에폭시 도장 적용
-
최고의 신뢰성을 위한 고품질의 부품 사용
- 팬과 모터를 직결한 축류팬 및 보호용 커버 적용
- 다중 패스 방식의 동관 및 알루미늄 핀으로 제작된 콘덴싱 코일
- 밀폐형 왕복동식 압축기 적용
- HFC 냉매 적용 : R-404A, R-407C, R-134a
- 전원 사양 : 380/440/690Vac, 50/60Hz, 3-phase
- 전면부에 고, 저압 압력 게이지 부착
- 제어반은 실내기(팬코일 유닛)에 설치됨
- 공장에서 모든 조립 완료 후 엄격한 품질 기준에 의한 시험 진행
유지보수
- 간편한 설치와 유지보수
-
옵션
- 스테인레스 스틸(SS304 또는 SS316L) 케이싱과 에폭시 도장 적용
- 동관/동핀 재질의 콘덴싱 코일 적용
- 콘덴싱 코일에 혜리사이트 및 내자외선 코팅 적용
- 압축기 : 스크롤 또는 스크류 방식
- 공기 토출구 부위에 플렉시블 덕트 연결
- 방폭 구역용 제품
- 팬코일 유닛과 연결 후 냉각 성능 시험
-
용량
CAPACITY & DIMENSIONS
- (ACCU design basis : Outdoor temp. 35 ℃)
- (FCU design basis : Air inlet 27 ℃ RH 50 %, Air outlet 15 ℃ RH 90 %)

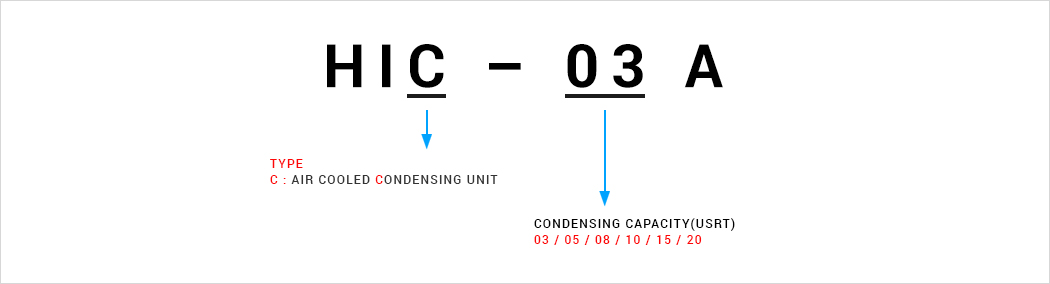

MODEL CAPACITY FAN DIA. AIR FLOW RATE POWER
INPUTDIMENSION
(mm)MIN.SERVICE SPACE
(mm)kW mm ㎥/h kW WIDTH HEIGHT DEPTH FRONT RIGHT LEFT REAR HIC-03A 13.1 500 x 1EA 5,400 2.9 1,000 800 700 1,000 500 500 500 HIC-05A 21.7 600 x 1EA 7,200 4.7 1,400 1,075 650 1,000 500 500 500 HIC-08A 32.4 650 x 1EA 8,900 7.5 1,400 1,075 800 1,000 500 500 500 HIC-10A 43.8 600 x 2EA 12,000 10.4 1,850 1,400 1,050 1,000 500 500 500 HIC-15A 66.1 650 x 2EA 18,000 15.3 1,850 1,500 1,050 1,000 500 500 500 HIC-20A 87.5 700 x 2EA 24,000 19.3 1,850 1,500 1,250 1,000 500 500 500 - 문서
