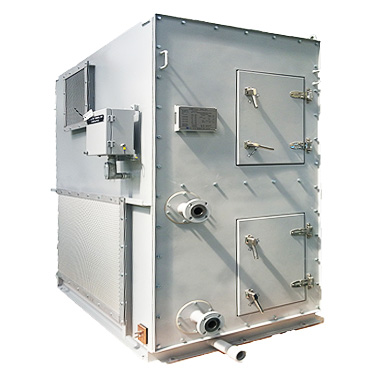

큐비클 쿨러(원전용)

원자력 발전소의 공조 시스템은 신뢰할 수 있는 하이에어코리아의 큐비클 쿨러로 완성될 수 있습니다.

하이에어코리아는 원자력 발전소의 까다로운 실내 공조 시스템의 요구 사항에 따라 다양한 유형의 큐비클 쿨러를 개발했습니다.

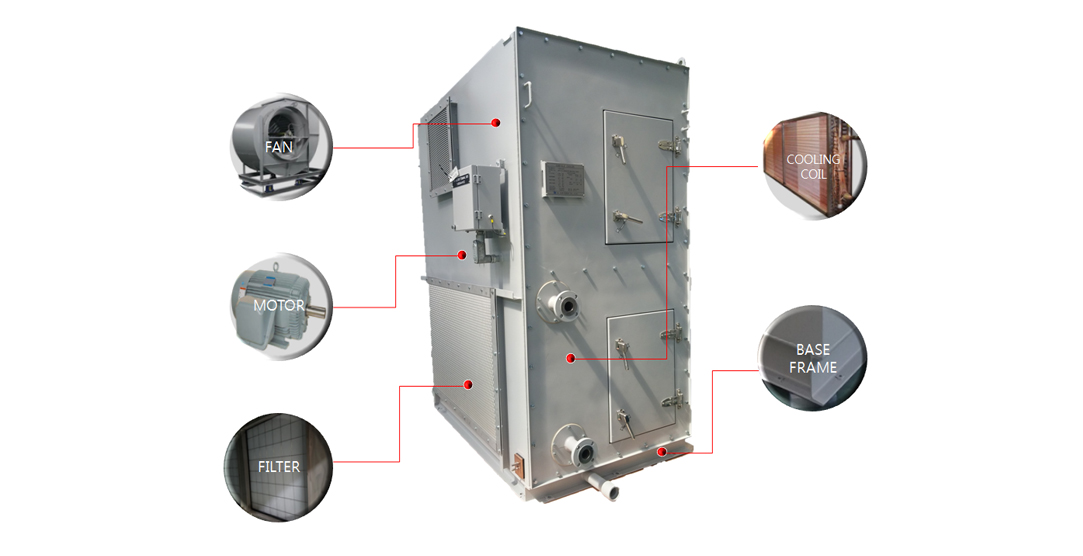

큐비클 쿨러는 필터, 송풍기, 냉각 코일 및 소형의 케이싱으로 구성됩니다.

다른 하이에어코리아의 공조 설비와 함께 큐비클 쿨러는 고객의 환경에 적합한 양질의 공조 시스템을 완성하는데 유용한 장비입니다.

  • 특징

    케이싱

    • 0.8 mm 두께의 아연도금강판 내벽과 3.2~4.5 mm 두께의 탄소강 외벽의 이중 패널 사이에 25mm 두께의 유리섬유 보온재 사용
    • 각 구역은 지진 가속도를 포함하여 지정된 설계 하중을 충족시킬 수 있도록 설계되었고, 조립 또는 유지 보수가 필요한 곳에 액세스 패널 설치
    • 케이싱 설계 압력은 ASME N509의 요구 사항에 따라 팬 차단 압력의 1.25 배 이상

    하부 프레임

    • 탄소강 재질의 하부 시트
    • 운송, 탑재 및 운전 하중을 고려한 설계
    • 배수관의 탈/부착이 용이하도록 설계

    송풍기

    • 원심형
    • ASME AG-1에 따라 설계, 제작 및 시험
    • 탄소강(SS400) 재질의 케이싱과 임펠러
    • 후곡/양흡입배폭형 및 비과부하 임펠러 사용
    • V-벨트 구동, 팬 벨트 가드 포함
    • 블레이드는 후곡형으로 형상은 에어포일 또는 판형 적용

    전동기

    • 고효율 적용
    • 주철

    케이싱

    • 방수방진 등급 : IP 54/55
    • 전원 : 480Vac, 60Hz, 3-phase
    • 과부하율 : 1.15
    • 본체구조 : 전폐외선형(IC 411) 적용
    • NEMA 등급 : B

    냉각코일

    • ASME AG-1에 따라 설계, 제작 및 시험
    • 동관 / 알루미늄 핀
    • 냉각 매체: 냉수
    • 냉수 냉각코일은 AHRI 인증 제품 사용

    필터

    • 프레임은 작동 압력에 견딜 수 있도록 설계
    • UL 900 인증 제품
  • 용량

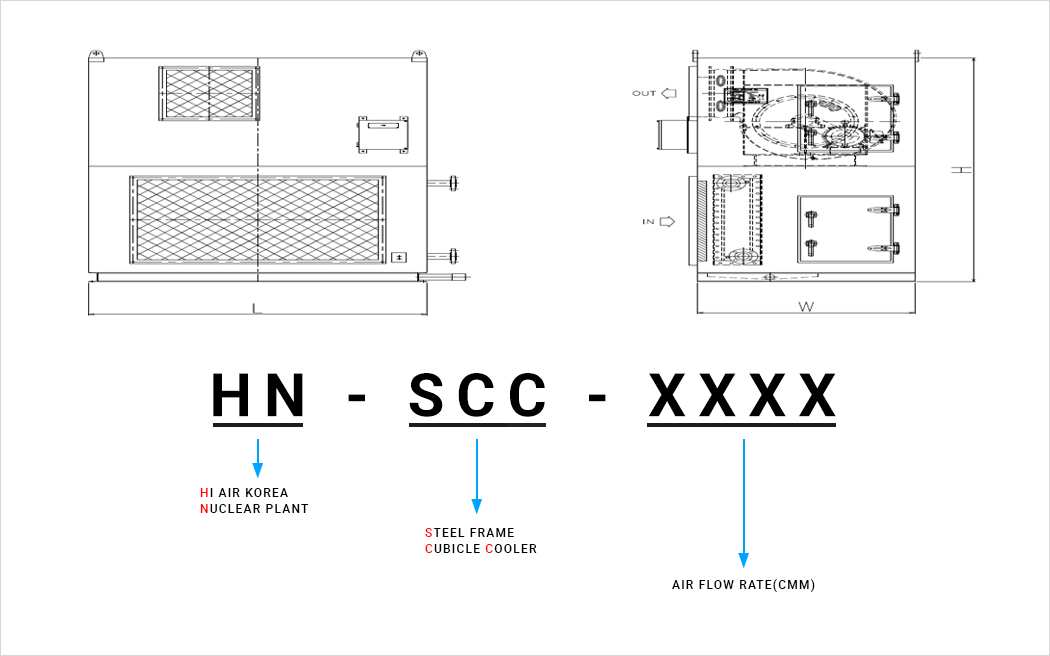

    MODEL NO. SUPPLY FAN
    AIR FLOW RATE
    EXTERNAL
    STATIC
    PRESSURE
    COOLING CAPACITY DIMENSION WEIGHT
    m3/min Pa kcal/hr kW USRT W
    (mm)
    H
    (mm)
    L
    (mm)
    kg
    HN-SCC-0040 40 400 3,030 3.5 1 1,520 1,980 970 750
    HN-SCC-0070 70 450 6,050 7.0 2 2,100 2,100 970 760
    HN-SCC-0100 100 400 9,080 10.5 3 2,100 2,100 970 790
    HN-SCC-0140 140 600 12,100 14.0 4 2,200 2,100 970 800
    HN-SCC-0200 200 600 15,130 17.5 5 2,300 2,200 970 900
    HN-SCC-0300 300 700 30,300 35.0 10 2,300 2,300 1,100 1,200
    HN-SCC-0520 520 800 45,450 52.5 15 2,300 2,300 2,000 2,000
    HN-SCC-0850 850 1,320 90,900 105.0 30 2,300 2,300 2,500 2,400
