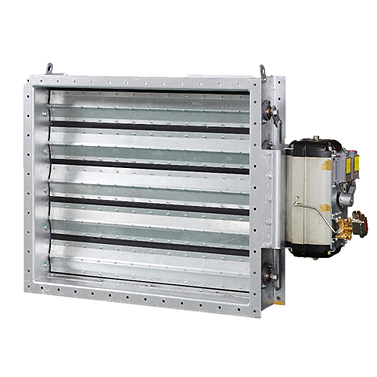

자동 풍량조절댐퍼

• 설계 기준
  1. 1. DA of ASME AG-1 (KEPIC MH)
  2. 2. IEEE 323
  3. 3. IEEE 344 (KEPIC END 2000)
  4. 4. IEEE 382 (KEPIC END 3700)
  5. 5. AMCA 500-D
• 설계 압력 : 10 in. W.G.
• ASME AG-1, 부록 DA-I 에 의한 누설 등급
  • 블레이드(시트) : 0 (버터플라이 타입만 해당) 또는 Ⅱ
  • 프레임 : A 또는 B
• 댐퍼 작동 장치 형식
  • 공압식 작동 장치, 스프링 복귀 방식 (PSR)
  • 전기식 작동 장치, 스프링 복귀 방식 (ESR)
• 기능 : 차단 또는 조절
• 댐퍼 블레이드 형상
  • 대향 블레이드(OB)
  • 평행 블레이드 (PB)
  • 버터플라이 블레이드 (BY)
