공조기기
공기 조화 장치
하이에어코리아의 공기 조화 장치는 산업플랜트의 혹독한 환경에서 최적의 운전이 되도록 설계되었습니다.
하이에어코리아 산업플랜트 공기조화기는 화력 발전소, 정유소 및 석유 화학 플랜트, 담수화 플랜트 및 상업용 건물 등 다양한 용도에 맞게 크기, 효율성, 신뢰성 및 유지 보수를 고려하여 특별히 제작 되었습니다.
하이에어코리아의 산업용 공기조화기는 불괘한 냄새 및 부식성 유기화학 가스를 걸러 내고, 건축 용도에 따라 소독된 공기를 공급하거나 실내에 양압을 유지 시킵니다. 이 제품은 고객의 요구사항을 만족시키기 위하여 고객과의 긴밀한 협조를 통하여 지속적으로 개선되고 있습니다.
하이에어코리아의 산업용 공기조화기는 다양한 용도에 맞는 맞춤형 장비입니다.
-

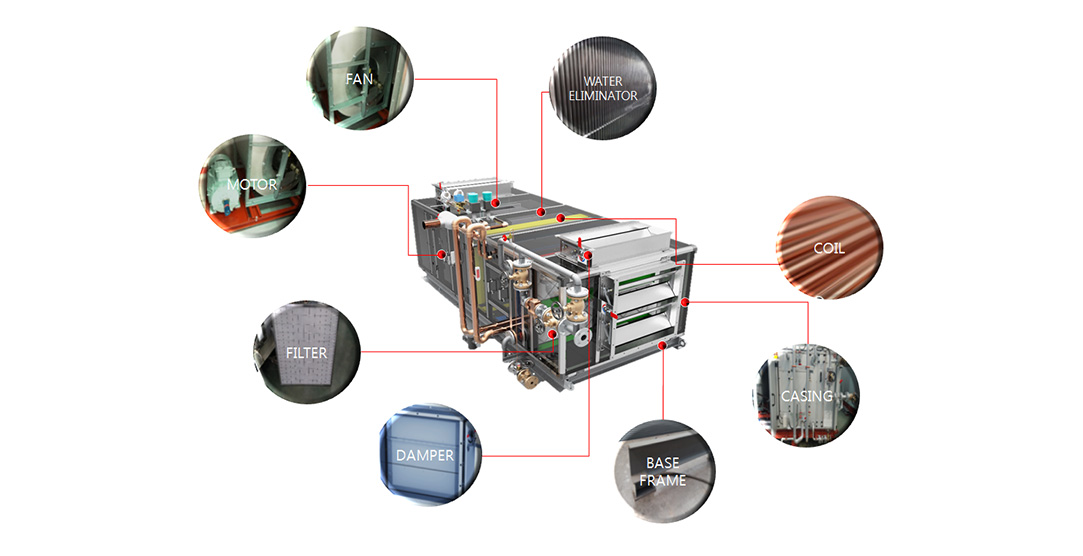

특징
케이싱
- 0.6~1.2 mm 두께의 아연도금강판 이중 판넬
- 50 mm의 암면 보온재
베이스 프레임
- 탄소강 재질의 하부 시트
- 운송, 탑재 및 운전 하중을 고려한 설계
- 배수관과의 탈/부착이 용이하도록 하부 시트 설계
댐퍼
- 수동 또는 자동 차단 댐퍼 부착
필터
- 2단계 필터 시스템
- 1단 프리필터(등급 MERV 5~6, 효율 AFI 80~90 %)
- 2단 미디움필터(등급 MERV 13~14, 효율 NBS 80~95 %)
코일
- 냉방 및 난방용 코일 적용
- 동관/알루미늄 핀 재질의 증발기 코일
- 냉각 매체 : 플루오르화탄소 냉매(R-407C, R-134a), 냉수
- 가열 매체 : 증기, 온수, 전기히터
가습기
- 가습 방법 : 기화식 / 전극봉식 / 스팀 분사식
송풍기
- 원심형, 양흡입 식 송풍기
- 벨트 구동방식을 위한 안전한 팬커버 사용
전동기
- IE 1 고효율 전동기
- 주철 케이싱
- IP 54/55/56/65 보호 등급 전동기
- 전원 사양 : 380/400/415/440/460/480Vac, 50/60Hz, 3-phase
-
옵션
케이싱
- SS304 또는 SS316L 재질의 이중판넬
- 25~40 mm 두께의 암면 보온재 적용
팬 & 전동기
- 방폭용 팬, 전동기
- 플레넘 팬
- 환기용 팬, 전동기
추가 구성 요소
- 공급, 회수 및 외기 측 댐퍼 재질 SS304 또는 SS316L
- 1단 프리필터(등급 MERV7~8), 2단 미디움필터(등급 MERV15)
- 동관, 동핀 냉방 코일과 부식방지 코팅
- SS304 또는 SS316L 재질의 워터트랩
- 알루미늄 물방울 제거기(통과 속도가 2.54 m/s 이상일 때 추천)
- 검사와 유지보수를 위한 점검창, 스위치가 있는 전등
- 다른 냉매 사용 가능
-

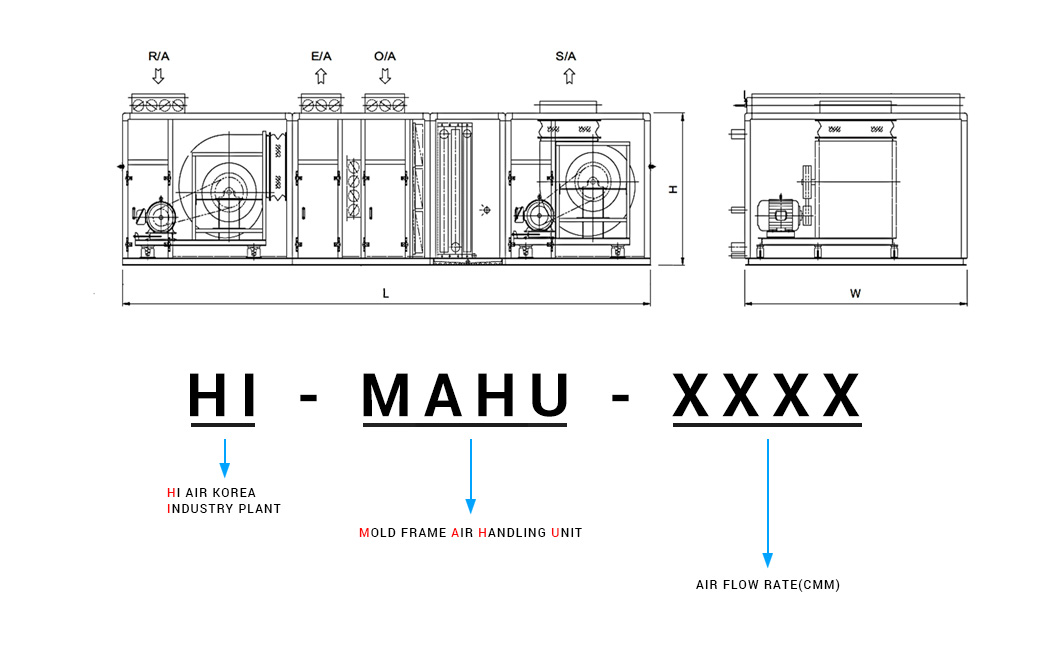

용량
MODEL NO. SUPPLY AIR FAN RETURN AIR FAN COOLING CAPACITY HEATING CAPACITY DIMENSION
(mm)WEIGHT ㎥/min Pa ㎥/min Pa kcal/hr kW usRT kcal/hr kW L W H kg HI-MAHU-0083 83 800 70 400 24,000 28 8 14,000 17 4,800 1,200 1,150 1,450 HI-MAHU-0110 110 800 94 400 32,000 37 11 19,000 22 4,850 1,400 1,200 1,950 HI-MAHU-0165 165 800 140 400 47,000 55 16 28,000 33 5,100 1,700 1,300 2,200 HI-MAHU-0220 220 800 187 400 63,000 73 21 38,000 44 5,300 1,700 1,450 2,550 HI-MAHU-0275 275 900 234 450 78,000 91 26 47,000 55 5,300 1,900 1,450 3,000 HI-MAHU-0330 330 900 281 450 94,000 109 31 56,000 65 5,500 2,100 1,600 3,300 HI-MAHU-0385 385 900 327 450 110,000 127 37 66,000 76 5,800 2,150 1,850 3,750 HI-MAHU-0440 440 900 374 450 125,000 146 42 75,000 87 5,950 2,500 1,850 4,500 HI-MAHU-0550 550 900 468 450 156,000 182 52 93,000 109 6,150 2,750 1,850 4,950 HI-MAHU-0660 660 1,000 561 500 188,000 218 62 112,000 130 6,300 3,000 2,100 5,400 HI-MAHU-0770 770 1,000 655 500 219,000 254 73 131,000 152 6,810 3,150 2,250 6,450 HI-MAHU-0880 880 1,000 748 500 250,000 291 83 149,000 173 7,000 3,400 2,450 7,000 HI-MAHU-0990 990 1,000 842 500 281,000 327 93 168,000 195 7,500 3,550 1,600 8,150 HI-MAHU-1100 1,100 1,000 935 500 312,000 363 104 186,000 217 7,550 3,900 2,600 9,500 HI-MAHU-1210 1,210 1,100 1,029 550 344,000 400 114 205,000 238 7,050 4,000 2,800 10,500 HI-MAHU-1320 1,320 1,100 1,122 550 375,000 436 124 224,000 260 7,300 4,200 2,800 11,500 HI-MAHU-1430 1,430 1,100 1,216 550 406,000 472 135 242,000 282 7,300 4,300 2,950 12,400 HI-MAHU-1540 1,540 1,100 1,309 550 437,000 508 145 261,000 303 7,500 4,500 2,950 13,700 -
The figures can be changed as per the client's requirements.
- Cooling coil Inlet condition 27.0 ℃ DB, 21.0 ℃ WB, outlet condition 14.2 ℃ DB, 13.2 ℃ WB
-
The figures can be changed as per the client's requirements.
-
