축류형 송풍기

하이에어코리아 주식회사의 축류 송풍기는 고효율의 견고함을 위해 특별히 설계 되었습니다. 다양한 용량과 종류로 모든 목적에 맞게 적용이 가능합니다.

축류형 송풍기들은 크기, 효율성, 신뢰성 및 유지 보수를 고려하여 제작 되었습니다. 축류 송풍기는 세계 표준의 가장 까다로운 요구 사항을 준수 할 수 있는 비용 대비 효율적인 대안 입니다.

하이에어코리아 주식회사의 축류 송풍기는 다양한 육상 조건에서 작동하도록 특별히 제작 되었습니다. 축류 송풍기를 사용하면 원심 송풍기보다 작은 공간과 비용으로 기계 환기를 통해 원하는 실내 조건을 유지 할 수 있습니다.

  • 특징

    일반사항

    • 하이에어코리아의 축류 송풍기는 다양한 부품의 조합으로 제작 됩니다. 최상의 성능, 송풍기 효율성 및 소음 수준을 위해 블레이드 각을 조정할 수 있습니다.
    • 축류 송풍기의 임펠러 허브 및 날개는 알루미늄 합금으로 제조됩니다.

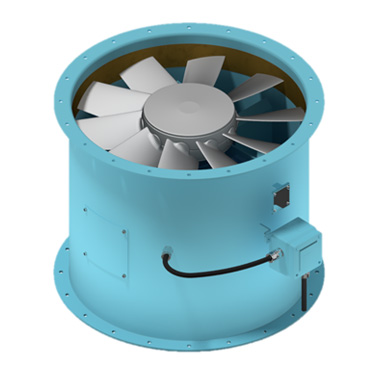

    AWA/HWA

    • AWA / HWA(고정식 축류 송풍기) 는 덕트 사이 설치용으로 설계된 층류의 흐름을 만들어주는 가이드 베인이 배열 되어 있는 견고한 구조의 송풍기입니다.
    • 표준 범위는 임펠러 직경이 300 ~ 2,000mm 이고 허브 직경이 150 ~ 800mm 인 16 가지 크기로 구성됩니다.
    • HWA 는 고효율의 타입으로서 AWA 와 다른 임펠러 디자인과 고정밀 기술이 적용됩니다.

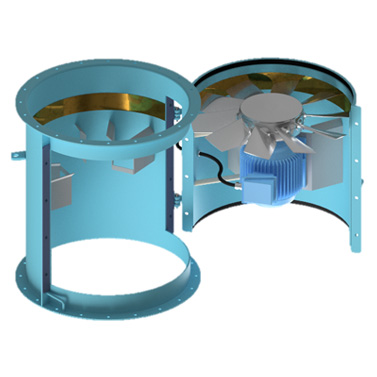

    AKA/HKA

    • AKA / HKA(도어 개폐형 축류 송풍기) 는 덕트 사이 설치용으로 설계된 층류의 흐름을 만들어 주는 가이드 베인이 배열 되어 있는 견고한 구조의 팬으로서 모터의 유지 보수를 쉽게하기 위해 특별히 설계된 견고한 구조의 송풍기입니다.
    • 표준 범위는 임펠러 직경이 500 ~ 2,000mm 이고 허브 직경이 280 ~ 800mm 인 13 가지 크기로 구성됩니다.
    • HKA 는 고효율의 타입으로서 AKA 와 다른 임펠러 디자인과 고정밀 기술이 적용됩니다.
  • 옵션
    • 방진 마운트
    • 보호 스크린이 있는 콘
    • 플럭시블 연결 닥트
    • 닥트 연결부
    • 카운터 플랜지
    • 보호 스크린이 있는 카운터 플랜지
    • 버섯형 통풍기
    • 스파크 방지 트랙
    • 방폭 설계
    • 스테인리스 통풍기 케이싱
    • EN 14986 설계
  • 용량

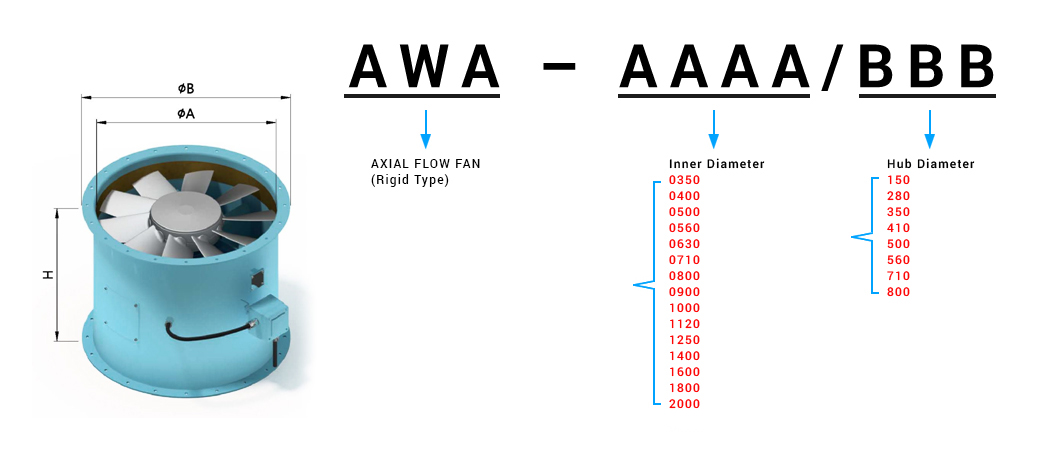

    AWA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    AWA-0300 305 424 400
    AWA-0350 360 460 520
    AWA-0400 400 498 520
    AWA-0500 500 622 620
    AWA-0560 560 682 620
    AWA-0630 630 752 620
    AWA-0710 710 832 710
    830
    AWA-0800 800 922 830
    930
    AWA-0900 900 1,022 930
    AWA-1000 1,000 1,152 900
    1,120
    AWA-1120 1,120 1,272 900
    1,120
    AWA-1250 1,250 1,402 1,120
    AWA-1400 1,400 1,552 1,120
    AWA-1600 1,600 1,752 1,230
    1,500

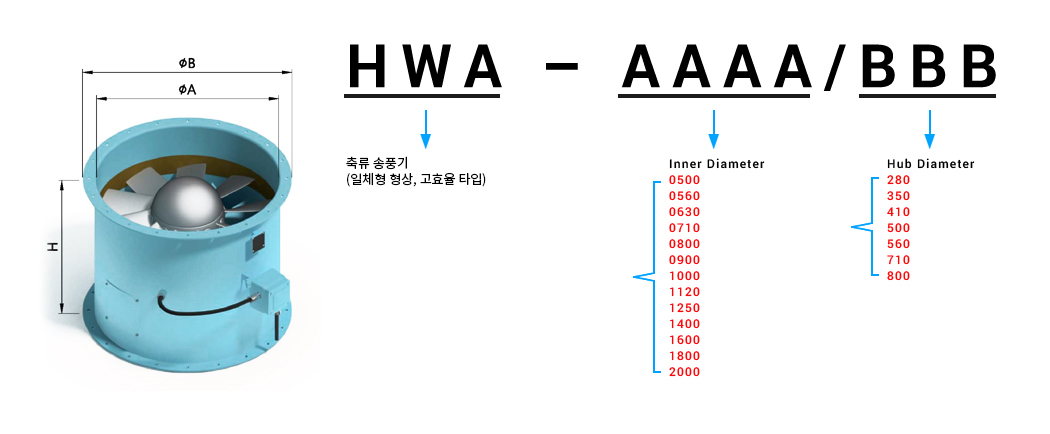

    HWA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    HWA-0500 500 622 710
    HWA-0560 560 682 710
    HWA-0630 630 752 830
    HWA-0710 710 832 830
    HWA-0800 800 922 930
    HWA-0900 900 1,022 930
    HWA-1000 1,000 1,152 900
    HWA-1120 1,120 1,272 900
    HWA-1250 1,250 1,402 1,120
    HWA-1400 1,400 1,552 1,120
    HWA-1600 1,600 1,752 1,230

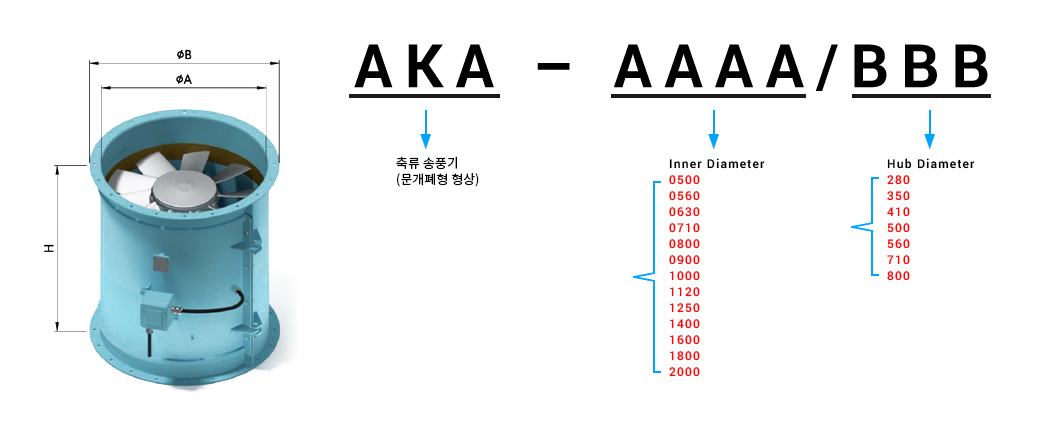

    AKA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    AKA-0400 400 498 710
    AKA-0500 500 622 710
    830
    AKA-0560 560 682 830
    AKA-0630 630 752 830
    AKA-0710 710 832 930
    1150
    AKA-0800 800 922 930
    1,150
    AKA-0900 900 1,022 1,150
    1,230
    AKA-1000 1,000 1,152 1,230
    1,500
    AKA-1120 1,120 1,272 1,230
    1,500
    AKA-1250 1,250 1,402 1,230
    1,500
    AKA-1400 1,400 1,552 1,500
    AKA-1600 1,600 1,752 1,700

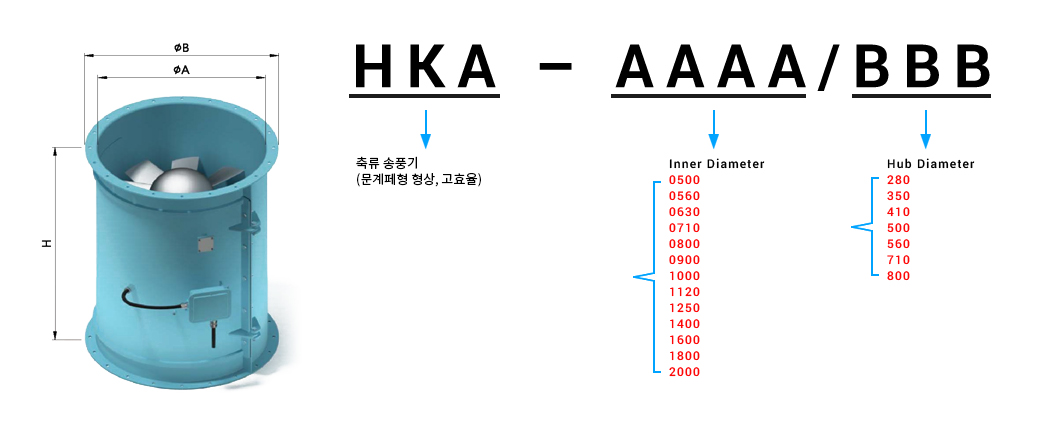

    HKA

    Unit : [mm]

    SPEC' ØA ØB H
    MODEL (I.D) (O.D)
    HKA-0500 500 622 830
    HKA-0560 560 682 1,150
    HKA-0630 630 752 1,150
    HKA-0710 710 832 1,150
    HKA-0800 800 922 1,150
    HKA-0900 900 1,022 1,500
    HKA-1000 1,000 1,152 1,500
    HKA-1120 1,120 1,272 1,230
    HKA-1250 1,250 1,402 1,500
    HKA-1400 1,400 1,152 1,500
    HKA-1600 1,600 1,752 1,700
  • 문서

    추가자료 필요 시 영업 담당자에게 문의 바랍니다.
